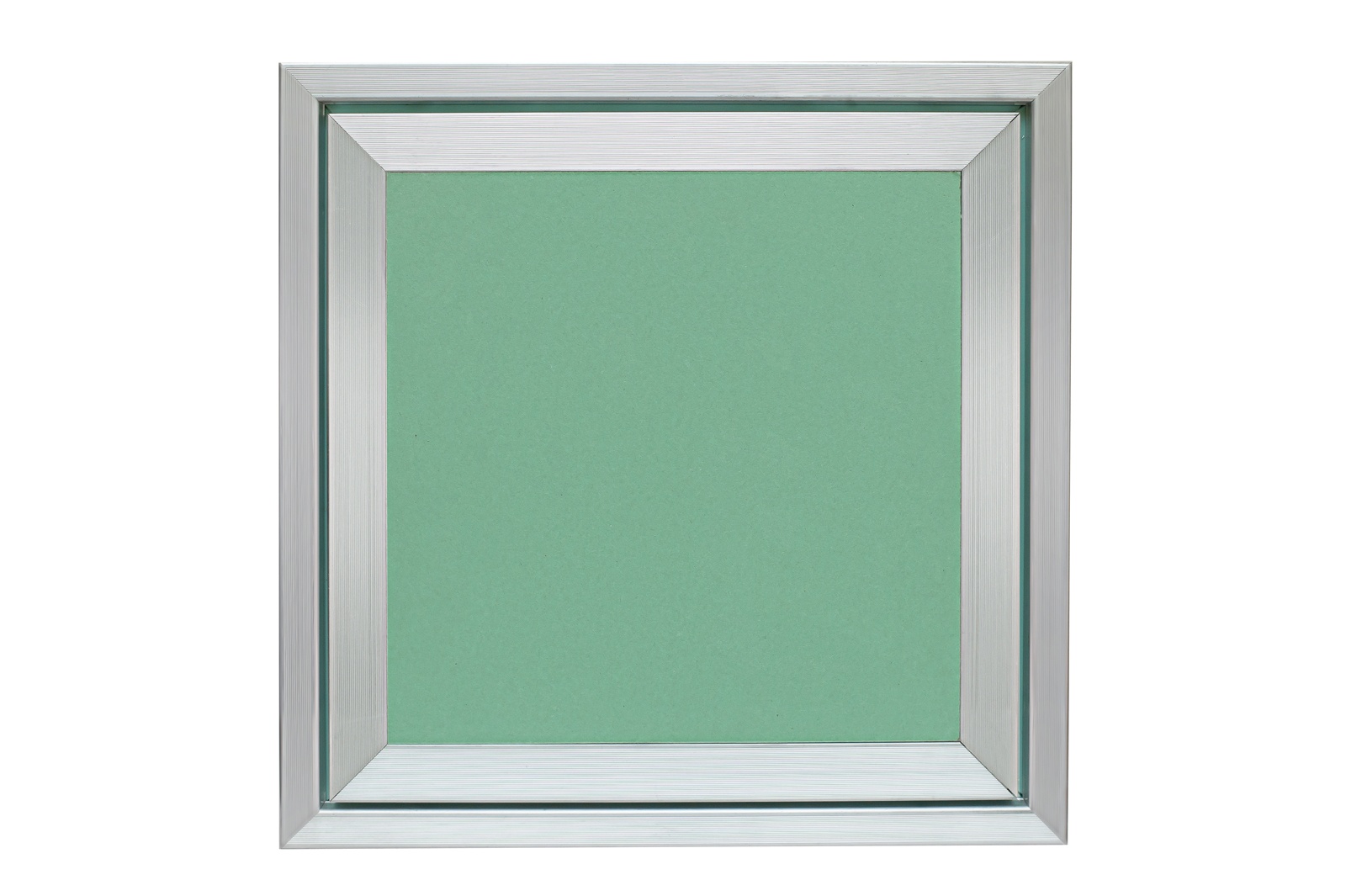

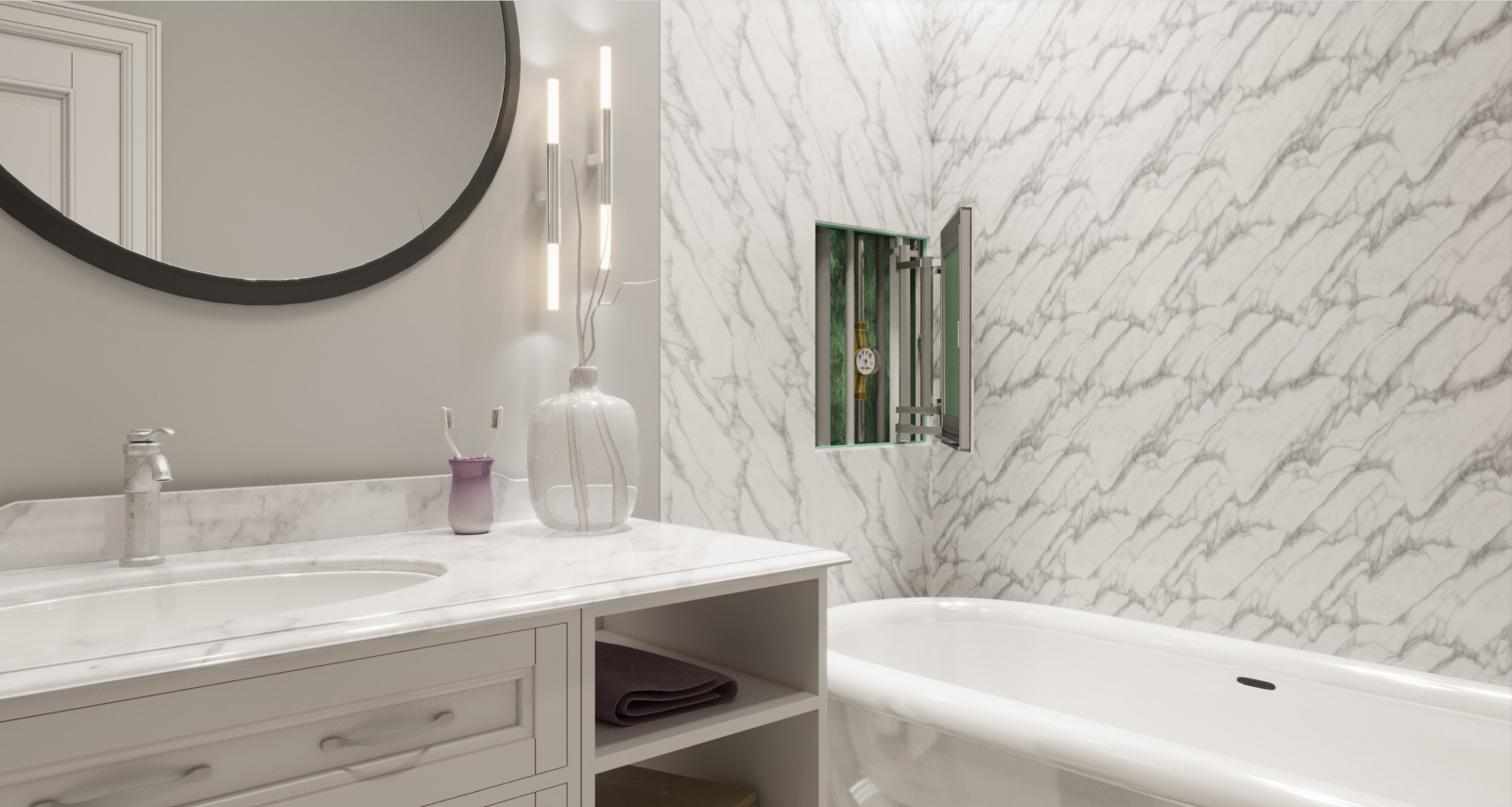

Люк под плитку "Механик"
Нажимной люк под плитку, открываемый по траектории
- Обзор
- Подбор
- Размеры
- Как установить
- Техдокументация
- Тип
- люк под плитку
- Место установки
- в стену
- Механизм
- на петле
- Метод открывания
- от нажатия
- Уплотнитель
- от влаги / от запахов
- Гарантия
- 5 лет
Область применения
Подходит для установки в стены и перегородки из листовых и кладочных материалов, предназначенных для облицовки кафельными материалами
Используемые Материалы
Рама и дверца
- Изготавливается с применением закладных и лазерной сварки
- Усиленный алюминиевый профиль
- Вставка в дверцу из влагостойкого гипсокартона толщиной 10 мм
Уплотнитель
- Силиконовый уплотнитель препятствует проникновению пыли и неприятных запахов
Нажимной замок
- Замок срабатывает от нажатия на дверцу люка.
- Ответка с магнитом удерживает дверцу в закрытом состоянии.
- При необходимости, можно открыть дверцу с помощью ручки-присоски.

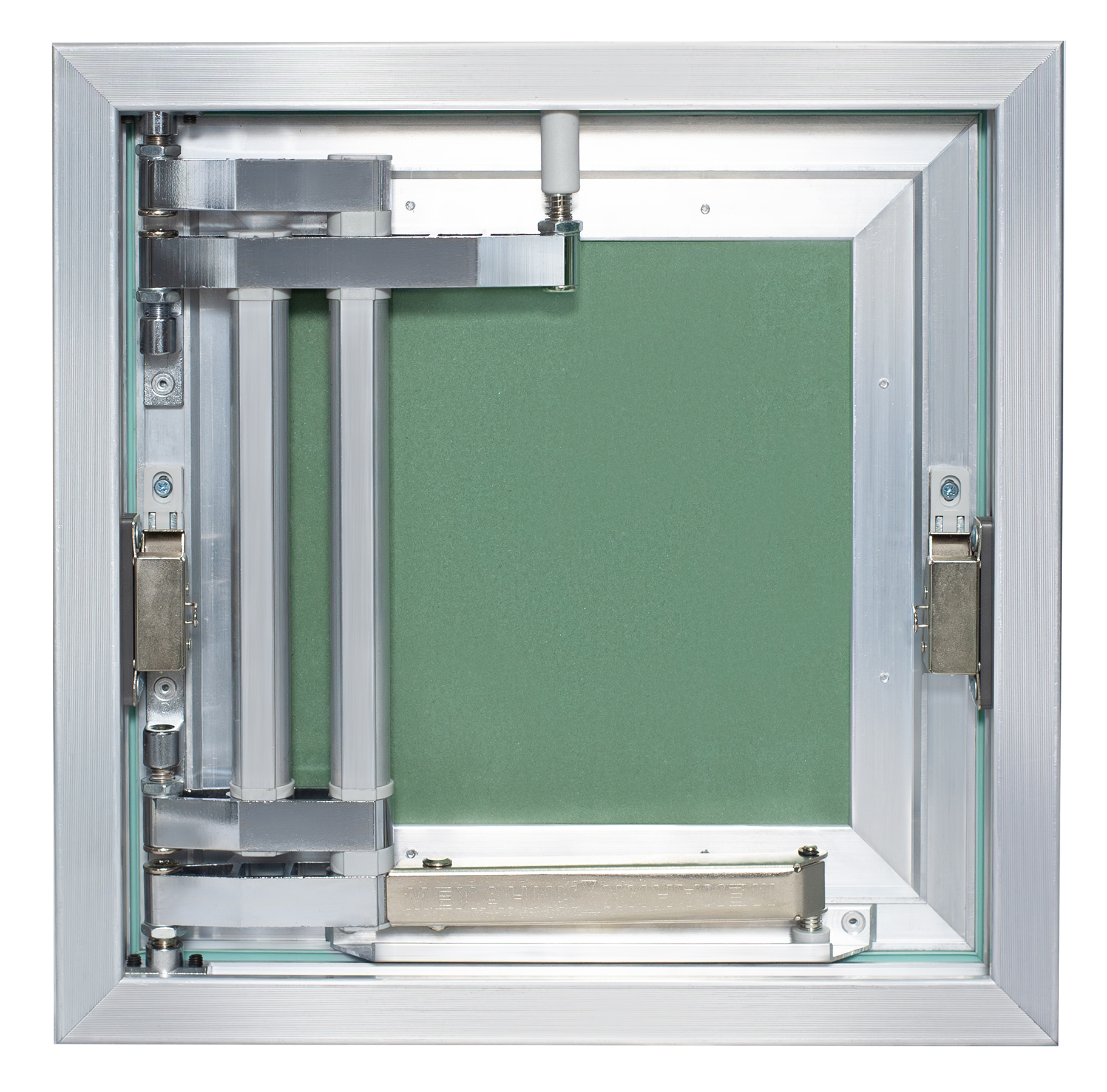

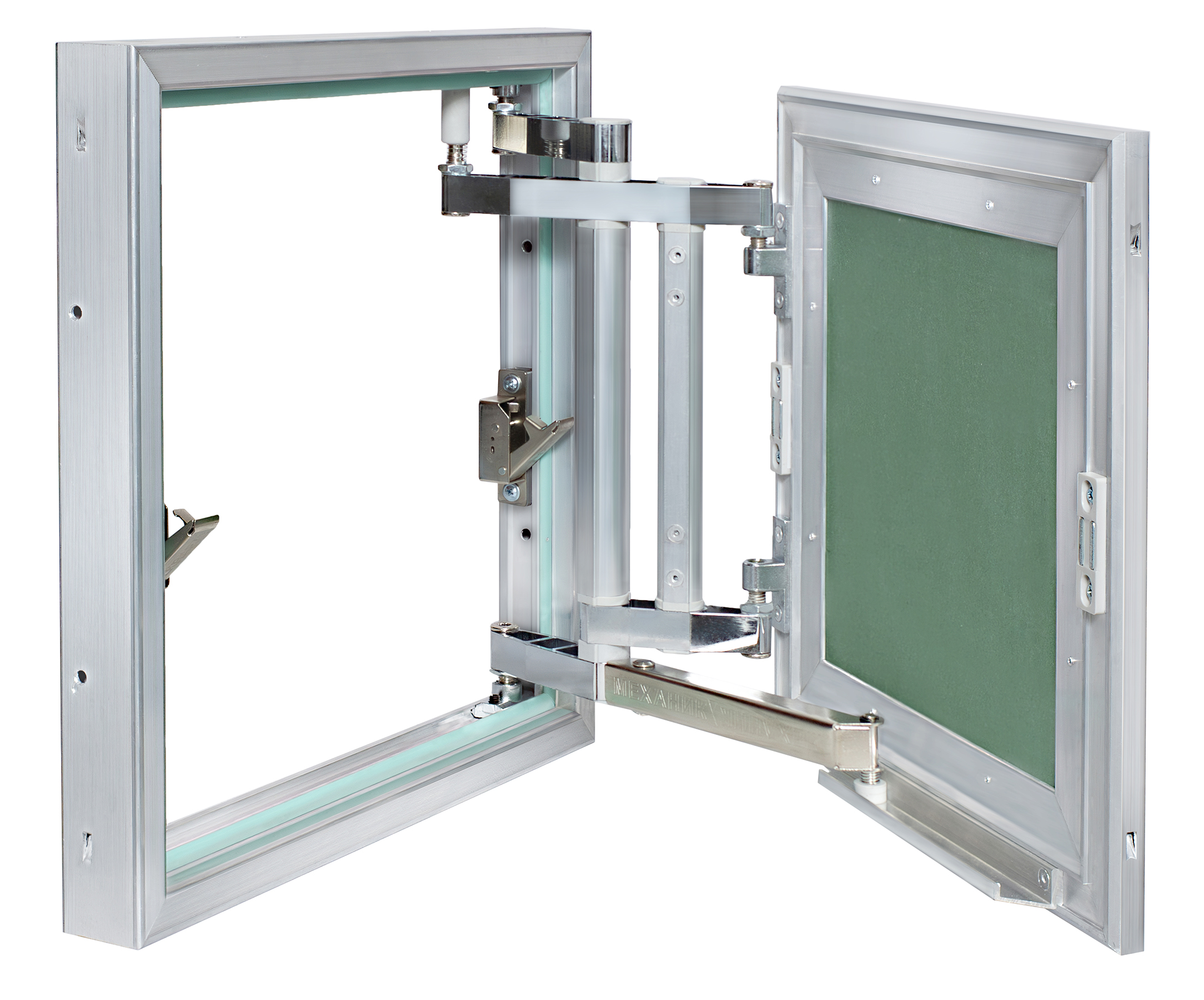

ТЕХНОЛОГИЧНАЯ ПЕТЛЯ

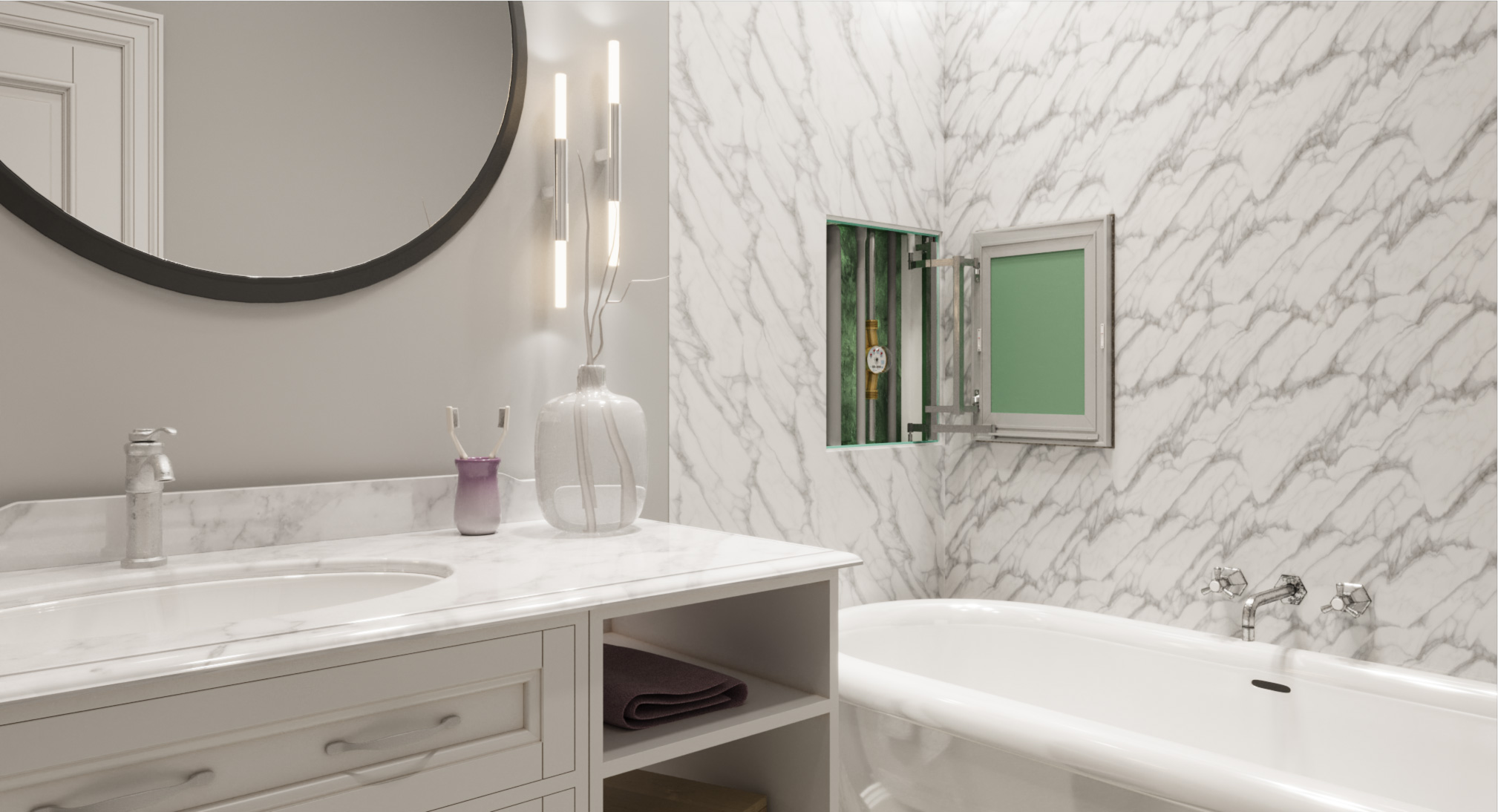

Открывается по траектории
- После нажатия на дверцу люка, дверца легко открывается по заданной траектории.
- Не нужно задумываться, как вы откроете люк. Он сам подскажет и сделает все за вас.
Регулируется
- Двухзвенная пространственная петля
- Регулировка дверцы в трех плоскостях - по вертикали, горизонтали и диагонали.
Подбор люка
Укажите размер проема:
Варианты
- Стандартные размеры
Стандартные размеры
Рекомендованные розничные цены
Открыть в Telegram-боте
| Модель | Габариты, мм | Размер дверцы, мм | Внутренний проем, мм | Грузоподъем- ность, кг | Вес, кг | Розничная цена, руб | Купить | |
|---|---|---|---|---|---|---|---|---|
| Механик 400*400 | 400x400x45 | 348x348 | 296x340 | 7 | 5.47 | 11'750 |
|
|
| Механик 400*500 | 400x500x45 | 348x448 | 296x440 | 10 | 6.21 | 12'350 |
|
|
| Механик 400*600 | 400x600x45 | 348x548 | 296x540 | 13 | 6.95 | 12'930 |
|
|
| Механик 400*700 | 400x700x45 | 348x648 | 296x640 | 16 | 7.69 | 13'520 |
|
|
| Механик 400*800 | 400x800x45 | 348x748 | 296x740 | 19 | 8.62 | 15'370 |
|
|
| Механик 400*900 | 400x900x45 | 348x848 | 296x840 | 22 | 9.37 | 16'040 |
|
|
| Механик 400*1000 | 400x1000x45 | 348x948 | 296x940 | 22 | 10.1 | 16'640 |
|
|
| Механик 500*400 | 500x400x45 | 448x348 | 396x340 | 13 | 6.06 | 12'190 |
|
|
| Механик 500*500 | 500x500x45 | 448x448 | 396x440 | 15 | 6.87 | 12'790 |
|
|
| Механик 500*600 | 500x600x45 | 448x548 | 396x540 | 18 | 7.67 | 13'380 |
|
|
| Механик 500*700 | 500x700x45 | 448x648 | 396x640 | 21 | 8.47 | 14'450 |
|
|
| Механик 500*800 | 500x800x45 | 448x748 | 396x740 | 23 | 9.47 | 15'930 |
|
|
| Механик 500*900 | 500x900x45 | 448x848 | 396x840 | 28 | 10.27 | 16'530 |
|
|
| Механик 500*1000 | 500x1000x45 | 448x948 | 396x940 | 33 | 11.08 | 17'120 |
|
|
| Механик 500*1200 | 500x1200x45 | 448x1148 | 396x1140 | 38 | 12.68 | 18'320 |
|
|
| Механик 600*400 | 600x400x45 | 548x348 | 496x340 | 11 | 6.66 | 12'630 |
|
|
| Механик 600*500 | 600x500x45 | 548x448 | 496x440 | 13 | 7.52 | 13'240 |
|
|
| Механик 600*600 | 600x600x45 | 548x548 | 496x540 | 15 | 8.39 | 14'290 |
|
|
| Механик 600*700 | 600x700x45 | 548x648 | 496x640 | 18 | 9.25 | 14'990 |
|
|
| Механик 600*800 | 600x800x45 | 548x748 | 496x740 | 21 | 10.32 | 16'390 |
|
|
| Механик 600*900 | 600x900x45 | 548x848 | 496x840 | 23 | 11.18 | 17'000 |
|
|
| Механик 600*1000 | 600x1000x45 | 548x948 | 496x940 | 28 | 12.05 | 17'590 |
|
|
| Механик 600*1200 | 600x1200x45 | 548x1148 | 496x1140 | 38 | 13.78 | 18'800 |
|
|
Схема установки
Открыть в Telegram-ботеСхема монтажа в стену из гипсокартонных перегородок

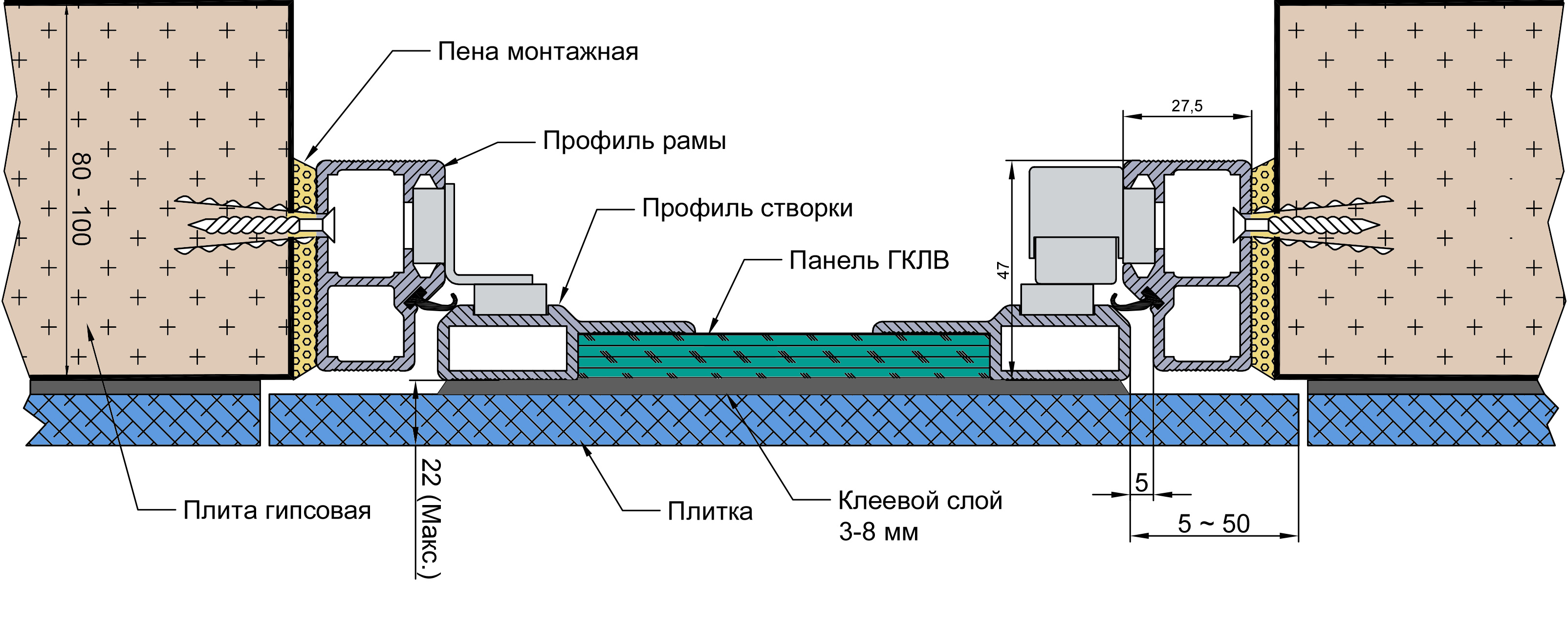

Схема монтажа в стену из блочных материалов

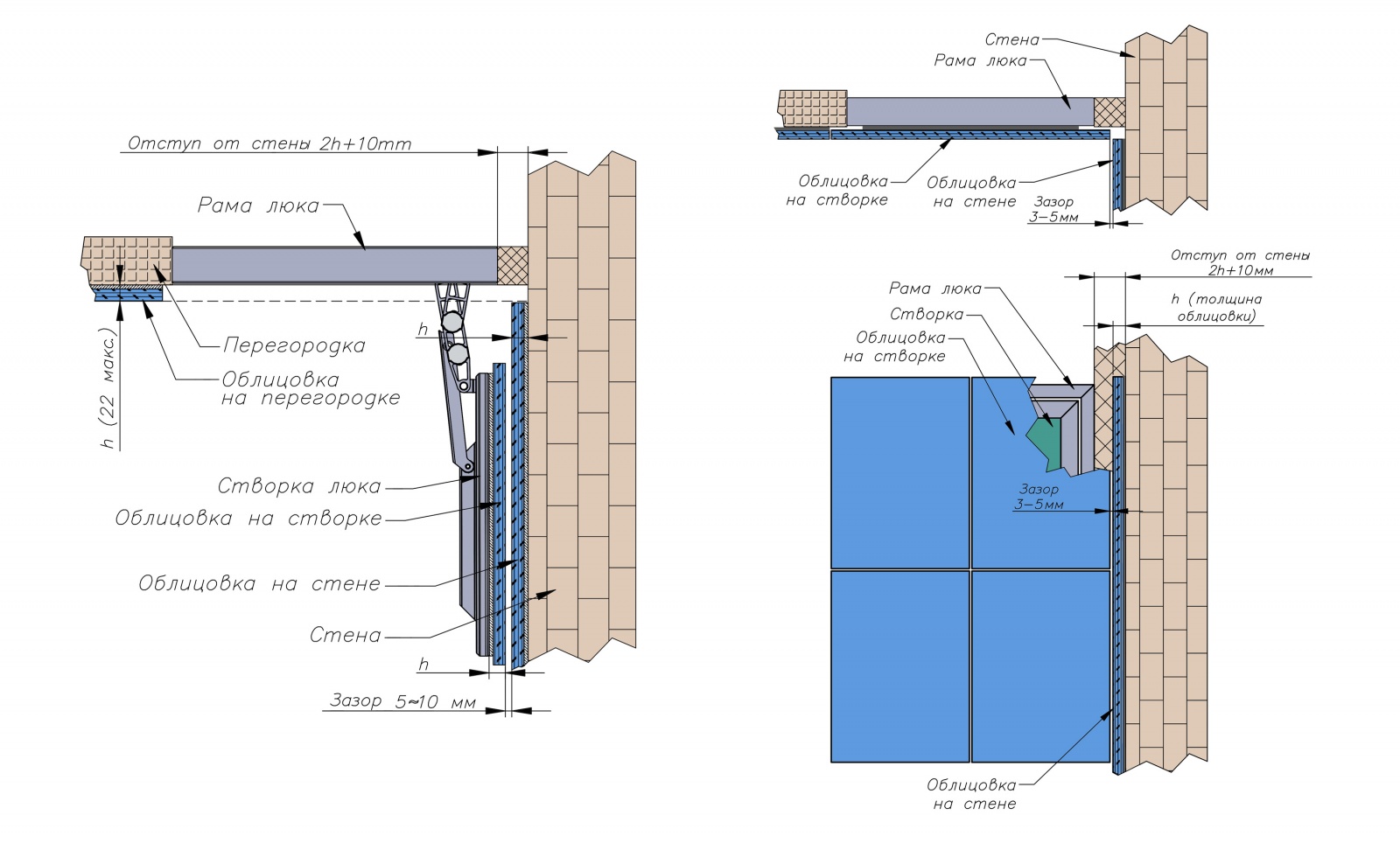

Схема монтажа в угол стены
Инструкция по установке
Открыть в Telegram-боте

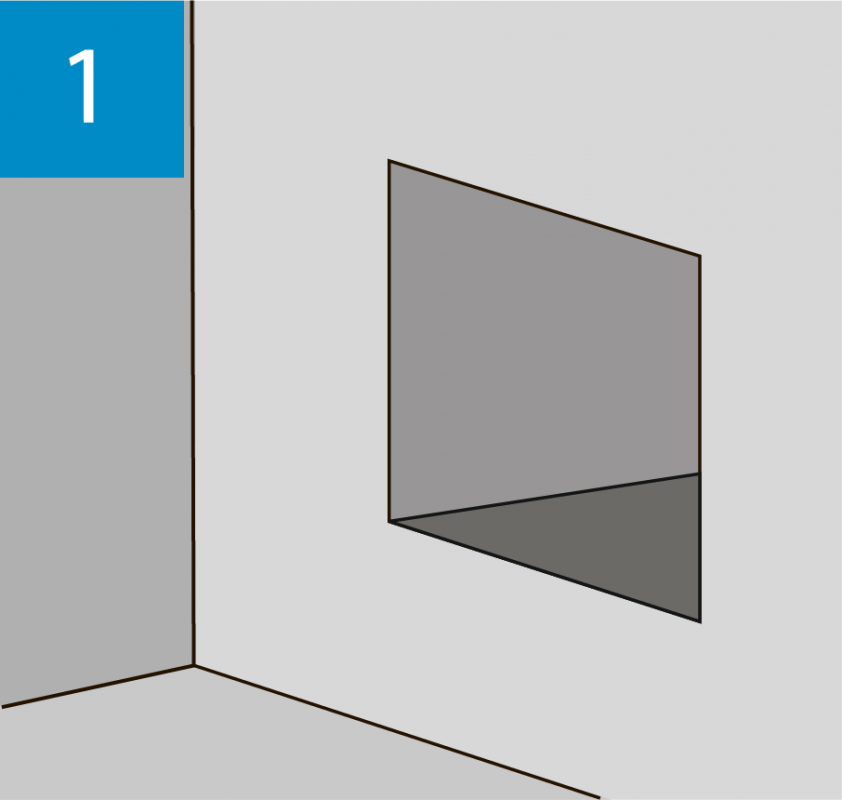

Подготовьте проем для люка в стене
Распакуйте люк, ознакомьтесь с техническими рекоммендациями, указанными в паспорте изделия
Установите люк в подготовленный проем.
Внимание! Люк должен находиться в проеме свободно, не зажат
Внимание! Люк должен находиться в проеме свободно, не зажат

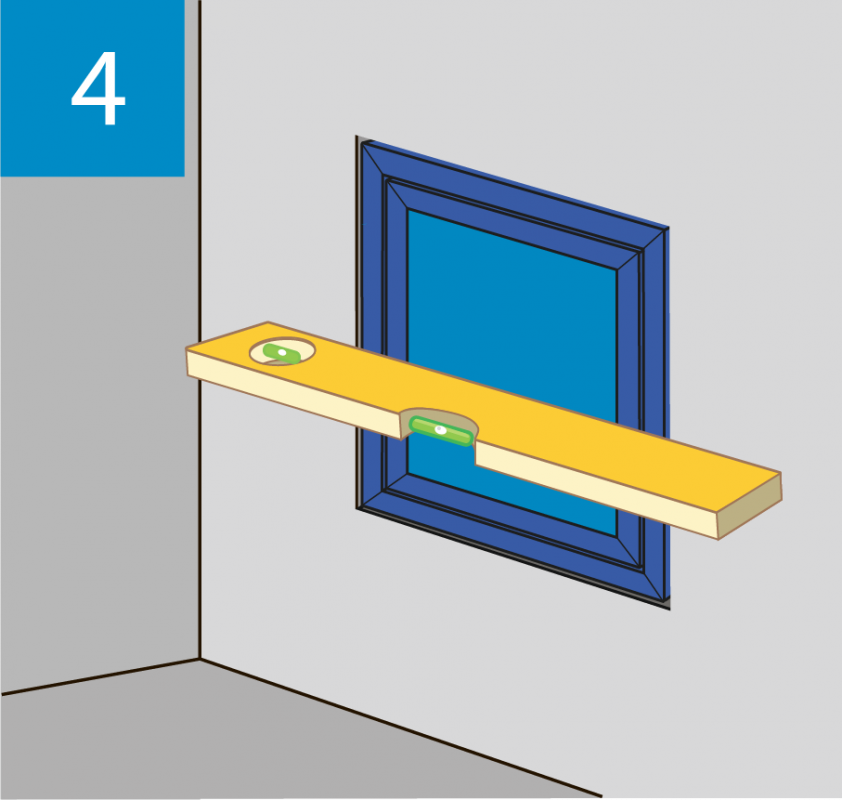

Выровняйте положение рамы в проеме с помощью
строительного уровня
Надежно закрепите люк в проёме с помощью метизов.
Внимание! Не вынимайте транспортировочный стопор замка
Внимание! Не вынимайте транспортировочный стопор замка

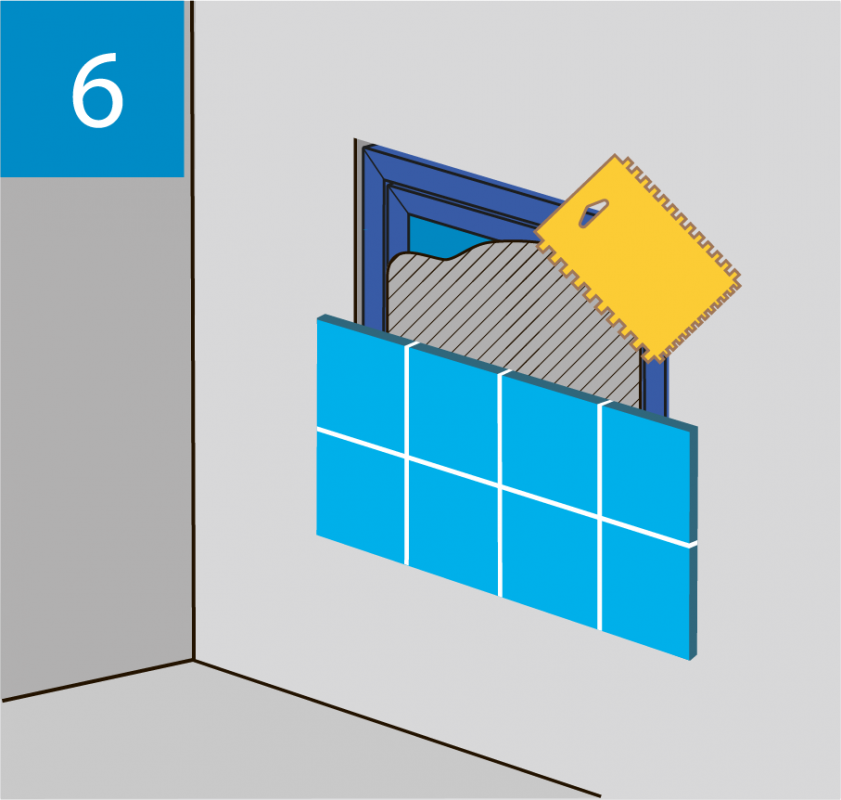

Приклейте плитку на стену и дверцу люка
Затрите межплиточные швы на дверце и заполните силиконовым герметиком шов по периметру дверцы
После высыхания герметика, прорежьте шов
малярным ножом под углом 45 градусов
Откройте люк с помощью присоски и выньте транспортировочный стопор из магнитно-нажимного замка
-
mehanik-photo.zip
(61.02 Мб)
Фотографии люка "Механик" в высоком разрешении
-
mehanik-passport.pdf
(3.23 Мб)
Паспорт люка "Механик"
