Люк под покраску "Мастер"

Письмо директору

Для стен и потолков

1 дверца - размеры до 750*1500 мм

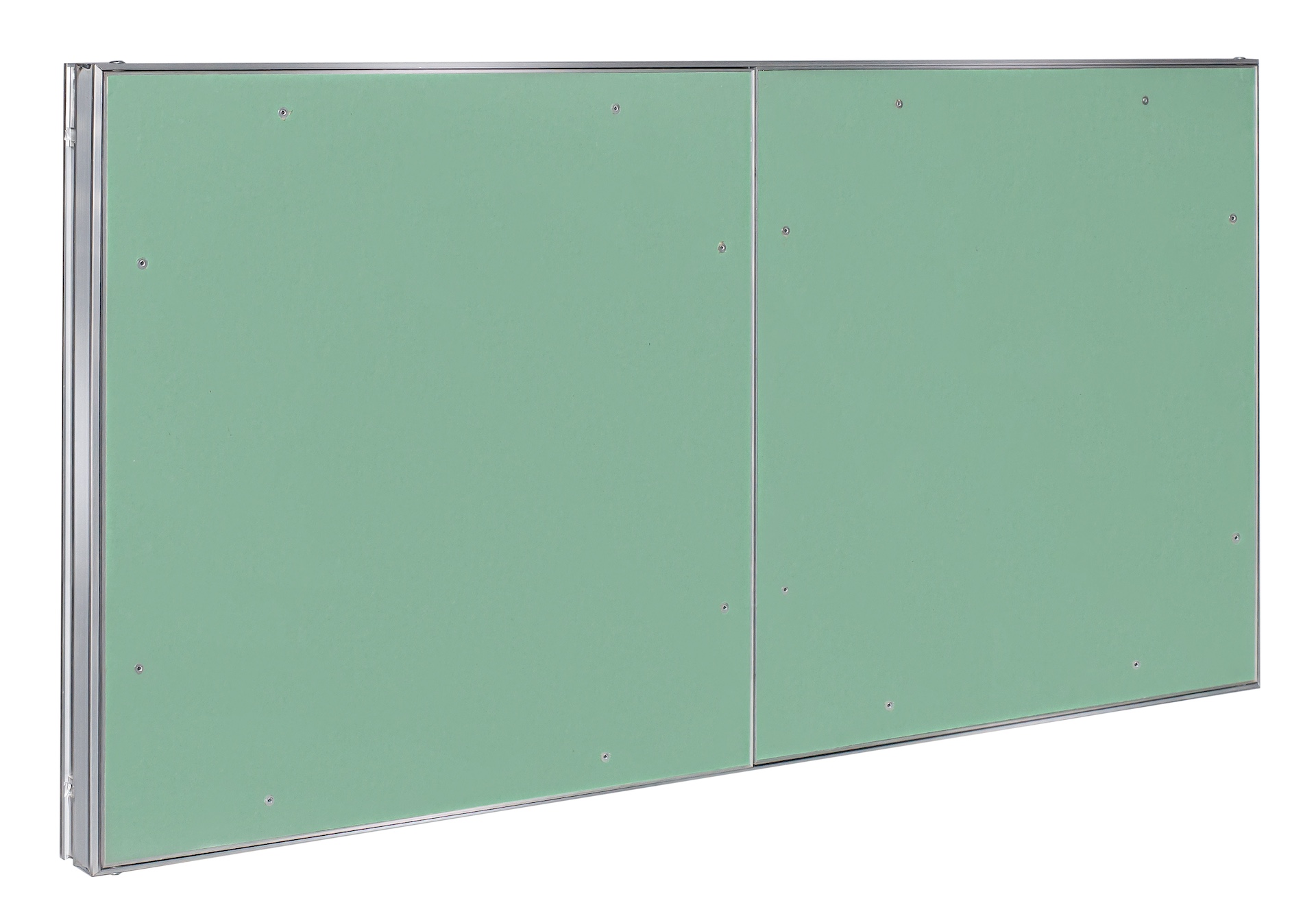

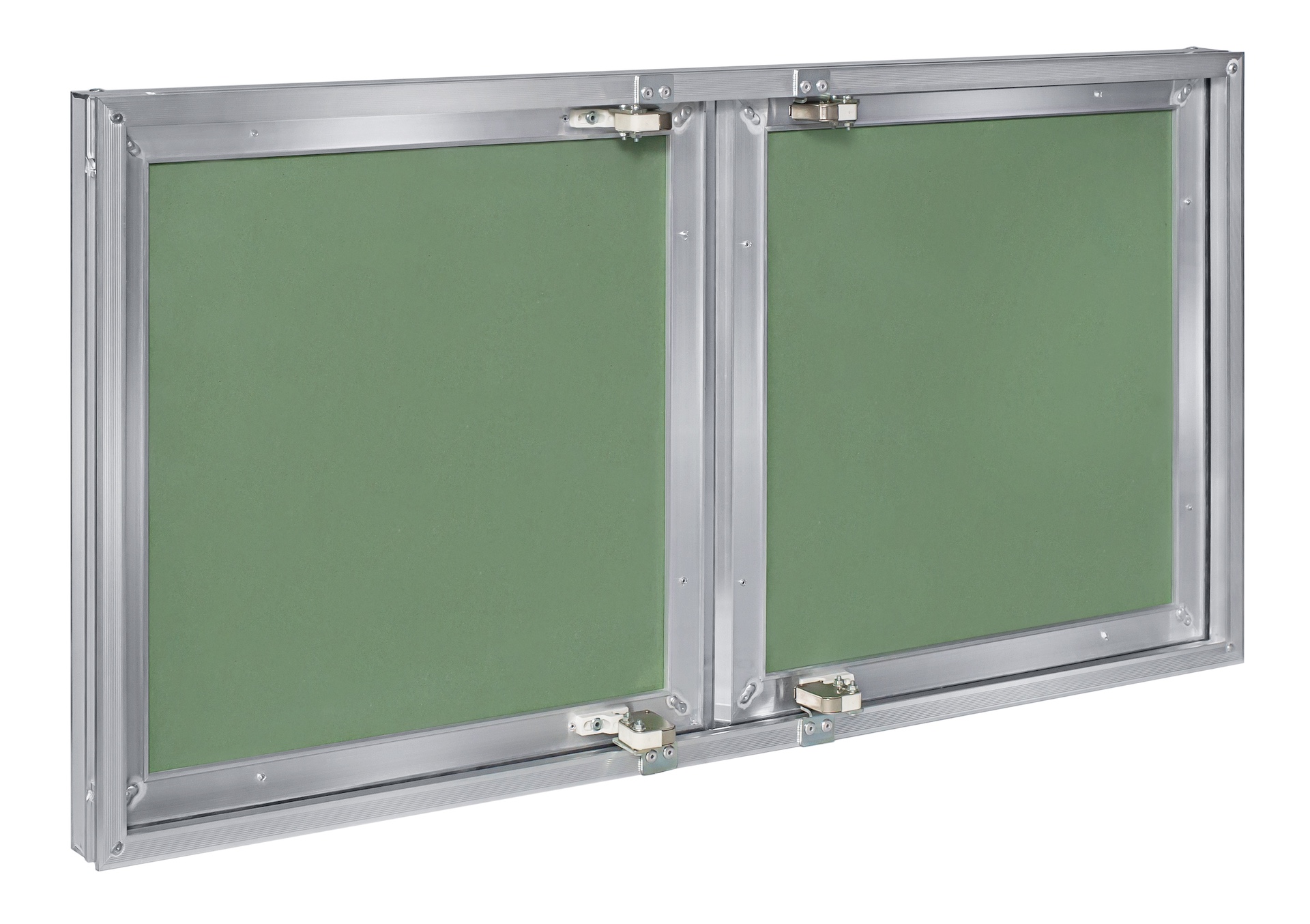

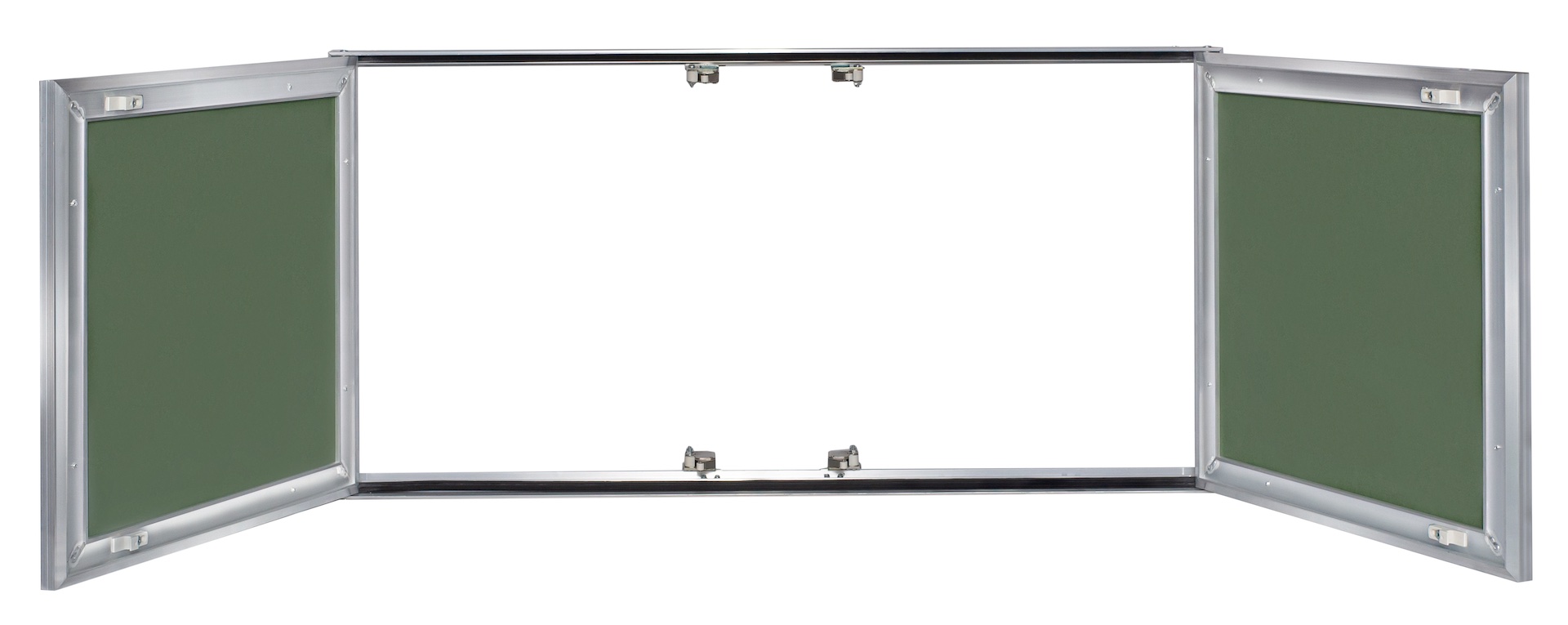

2 дверцы - размеры до 1500*1500 мм

  • Обзор
  • Калькулятор
  • Стандартные размеры
  • Размеры и цены
  • Как установить

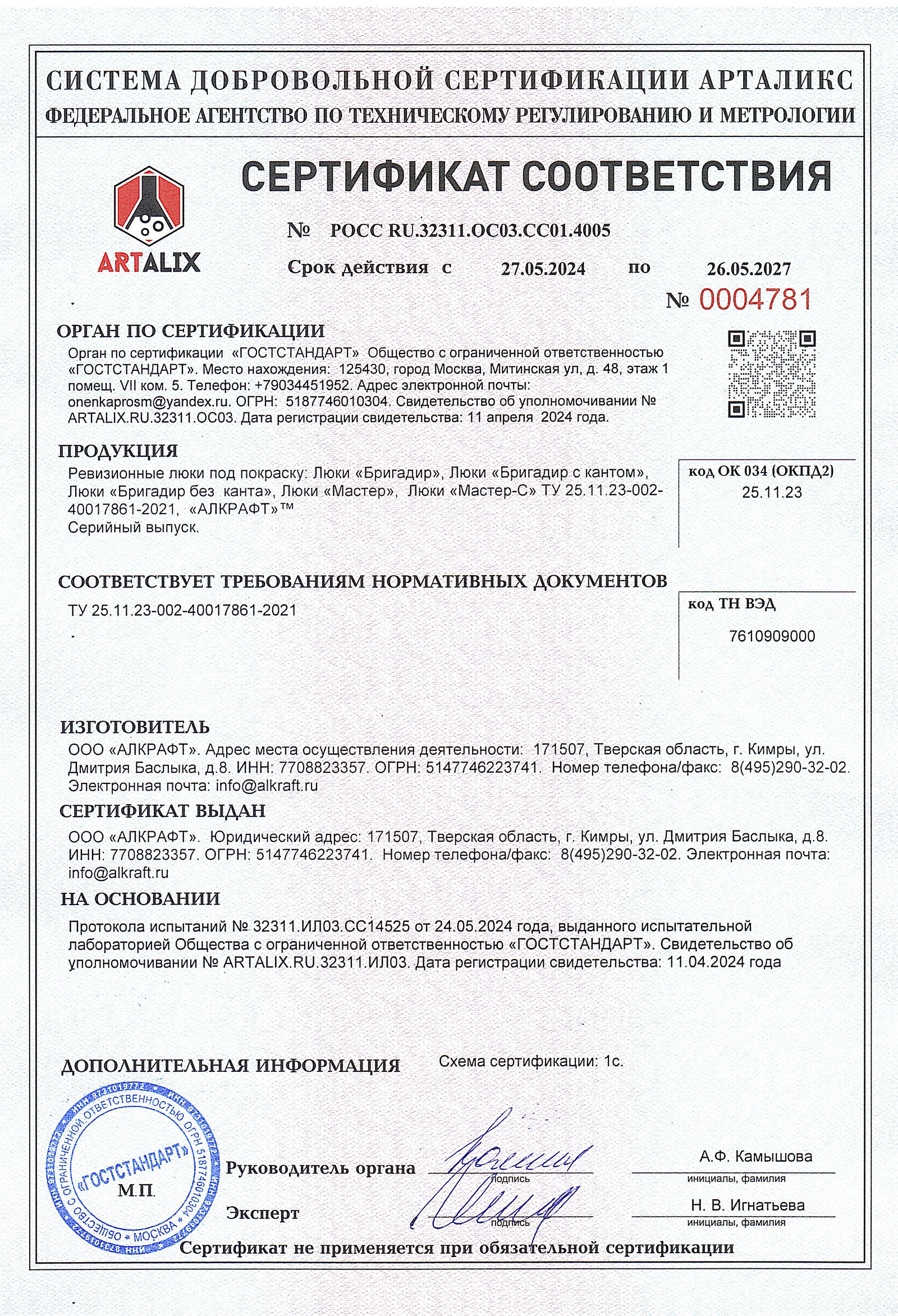

  • Сертификаты
  • Загрузки (4)
Открыть в Telegram
  • В стену / потолок из любых материалов
  • Сварной
  • Нажимной замок
  • Крышка люка из ГКЛВ Knauf – 12,5 мм
  • С уплотнителем
  • Рама из алюминиевого профиля/оцинкованной стали
  • На петле
  • Под покраску

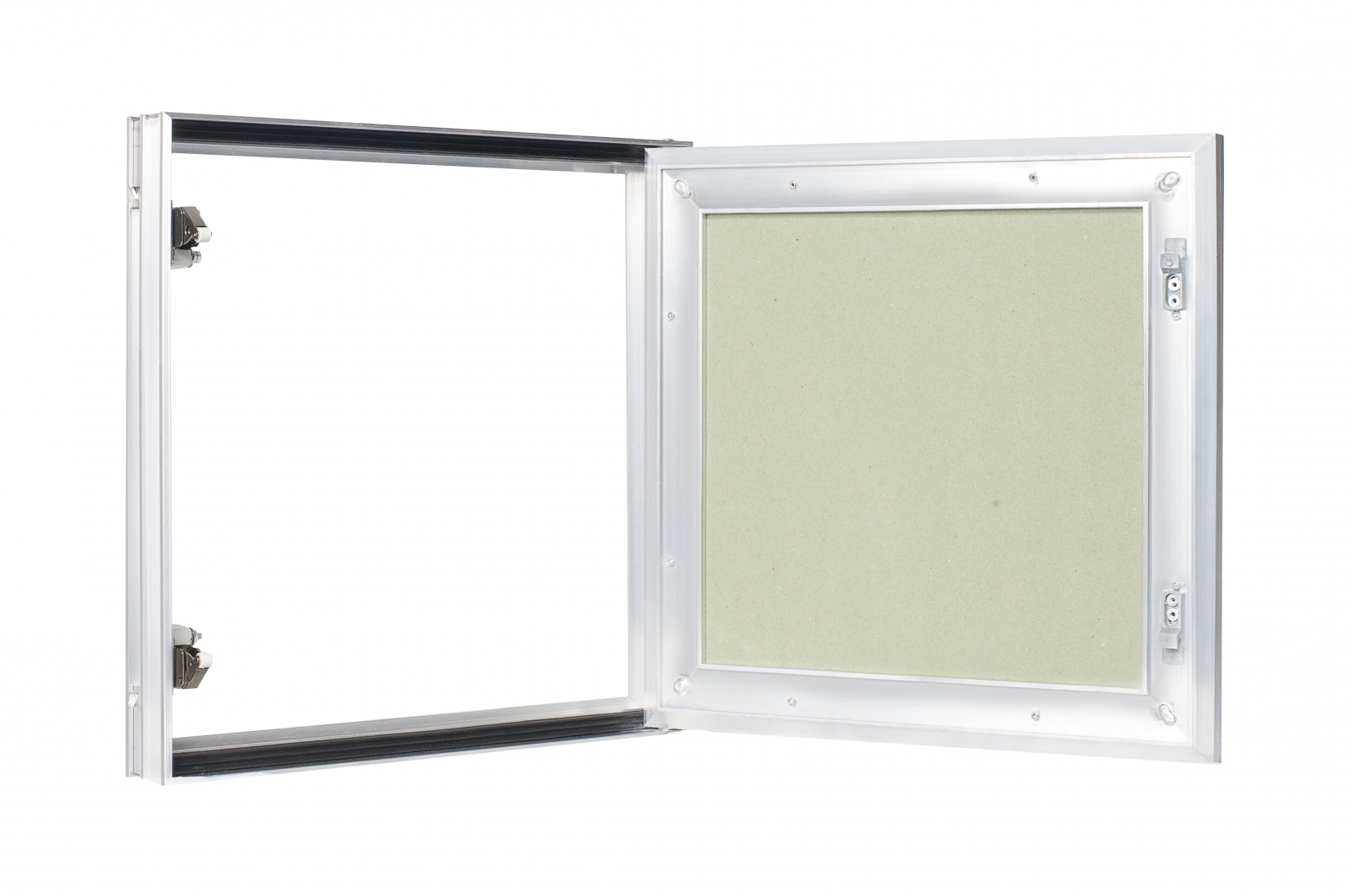

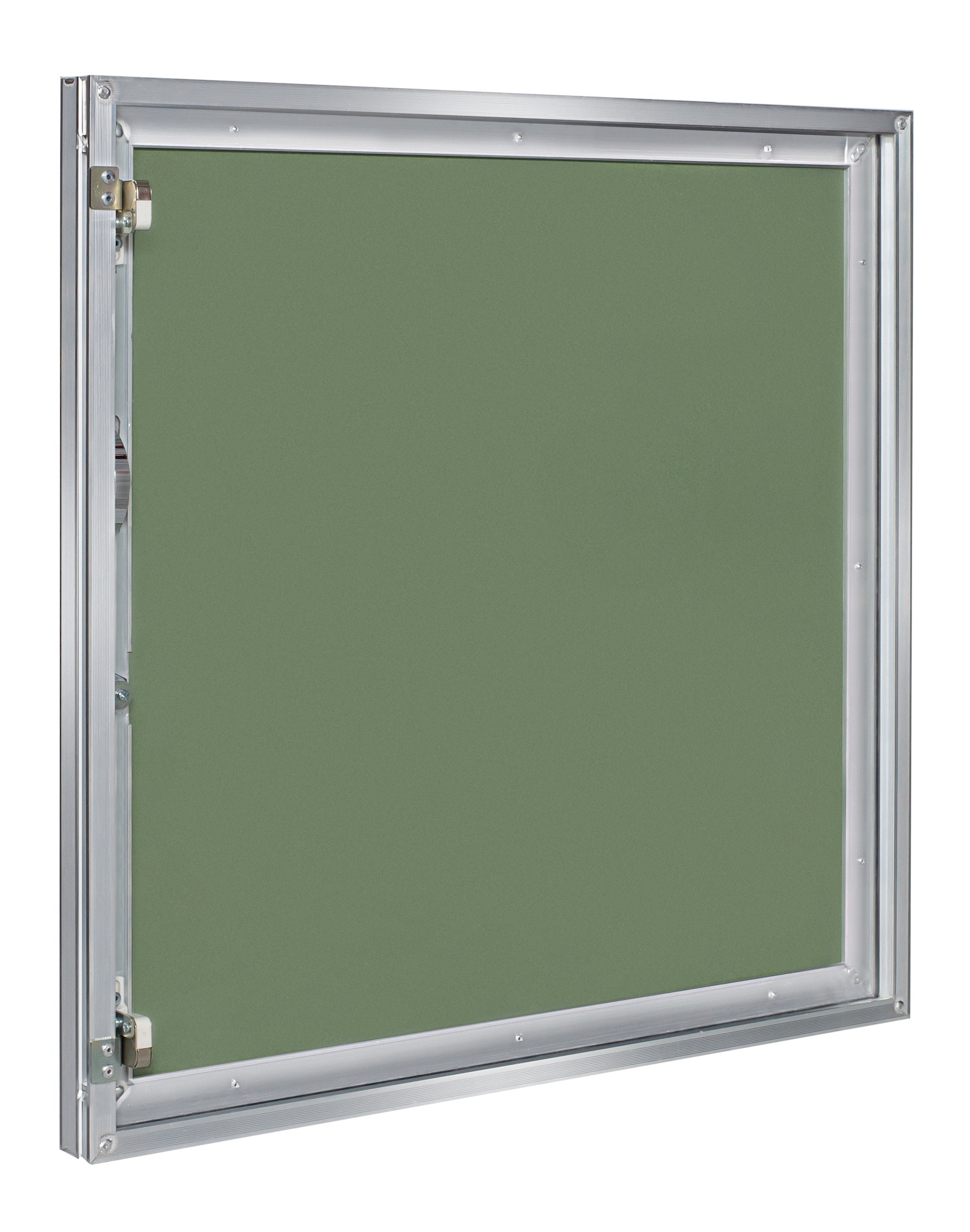

Первоклассный люк под покраску. Жесткий алюминиевый профиль. Нажимные замки. Изготавливается в двух вариантах: со съемной крышкой или на петле. Самый крепкий люк под покраску. Люк снабжен страховочным тросом, чтобы дверца люка случайно не выпала при открывании. Подойдет и в стену, и в потолок. Никаких сложностей в установке.



особенности люка под покраску "Мастер".

  • Пожалуй, самый крепкий люк под покраску за счет высокопрочного алюминиевого профиля, соединенного с помощью аргонно-дуговой сварки. Дверца люка выполнена из влагостойкого гипсокартона толщиной 12,5мм.
  • Люк без проблем можно установить в проемы стен и потолков, выполненных из различных материалов: бетон, кирпич, пеноблок, гипсокартон, дерево и т.д.
  • Глубина профиля люка всего 40мм. А глубина люка вместе с замком 47мм.
  • Уплотнительная лента по периметру люка предотвращает попадание влаги, запахов, грязи и пыли.
  • Люк открывается и закрывается нажатием на дверцу люка. Не требуется дополнительных ручек, присосок, замков и т.п.
  • Минимальный размер люка 200х200мм. Маскимальный размер одностворчатого люка 600х1200мм. Максимальный размер двустворчатого люка 1500х1500мм.
Дополнения

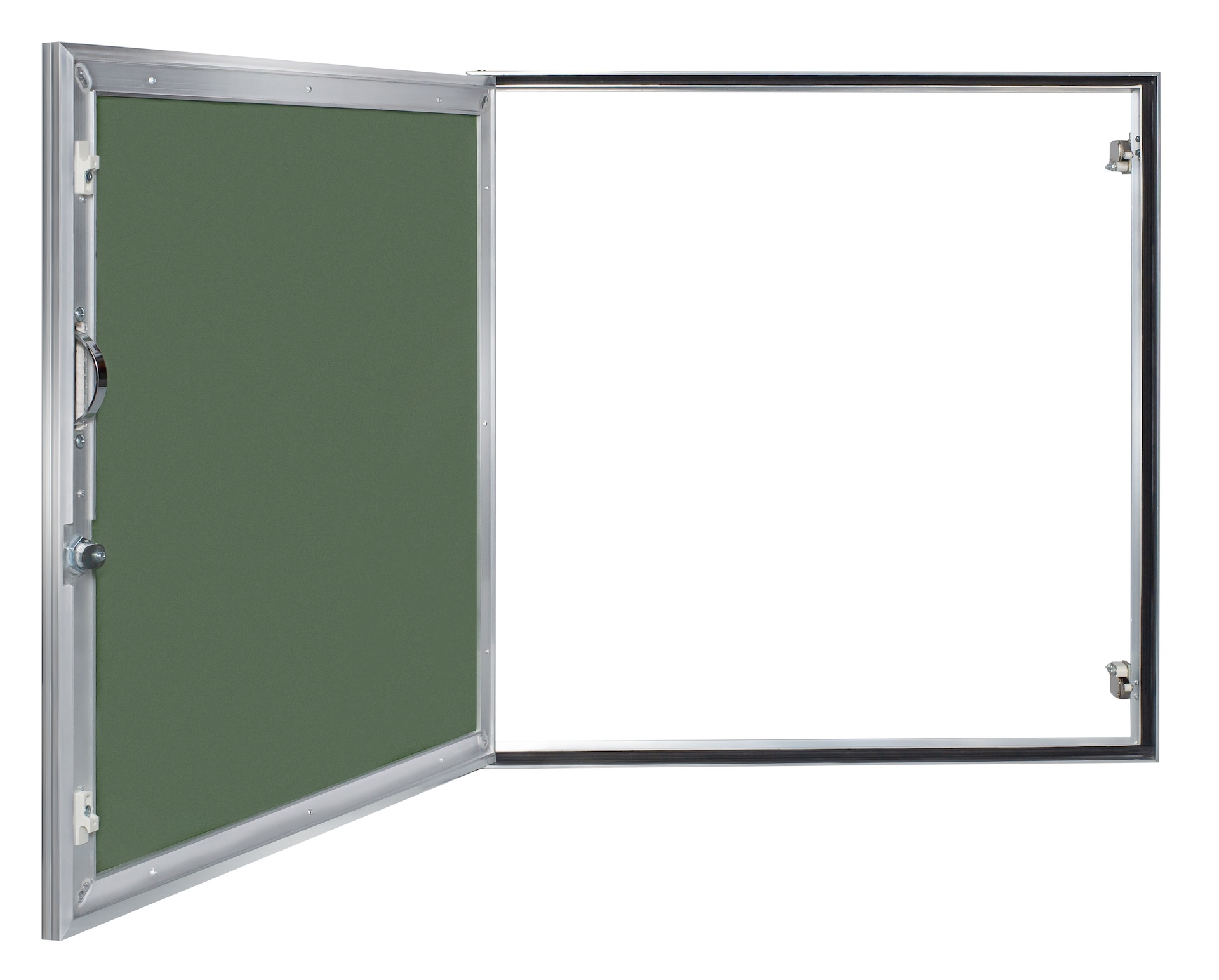

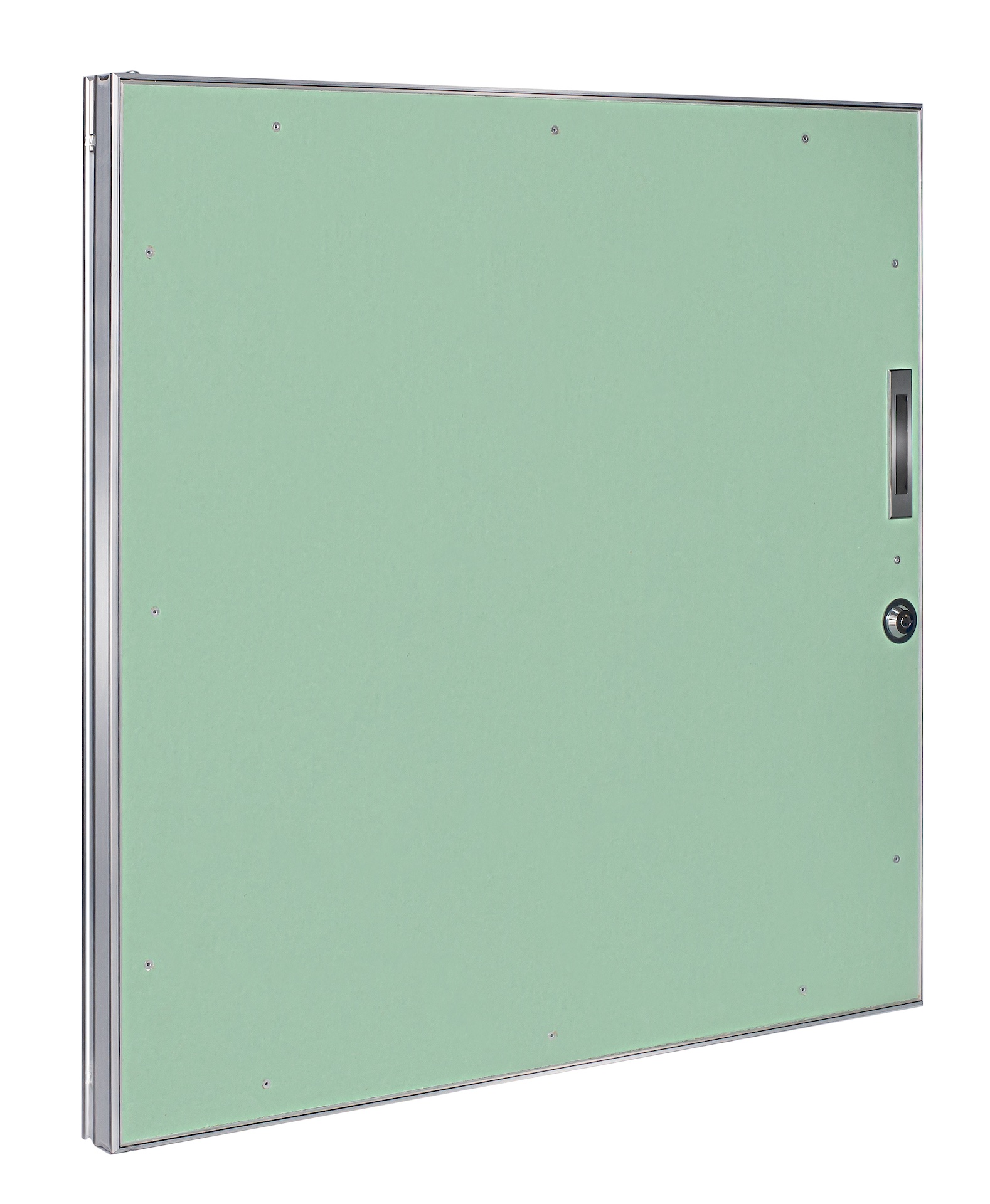

Скрытая ручка
  • Для люков в стену
  • В закрытом положении ручка выглядит как ровная пластина
  • Ручка переворачивается при надавливании на край внутренней пластины
Скрытая ручка
  • Для люков в стену
  • Ручка изготавливается из алюминия
  • Поверхность дверцы не загрязняется как при открывании от нажатия
Трубчатый замок
  • Устанавливаются как на 1-дверные, так и на 2-дверные люки
  • Может быть установлено 2 замка (сверху и снизу дверцы)
  • Возможно использование универсального мастер-ключа
Рассчитать в Telegram

Калькулятор

x

Варианты

Рекомендованные розничные цены

Открыть в Telegram

Внимание:

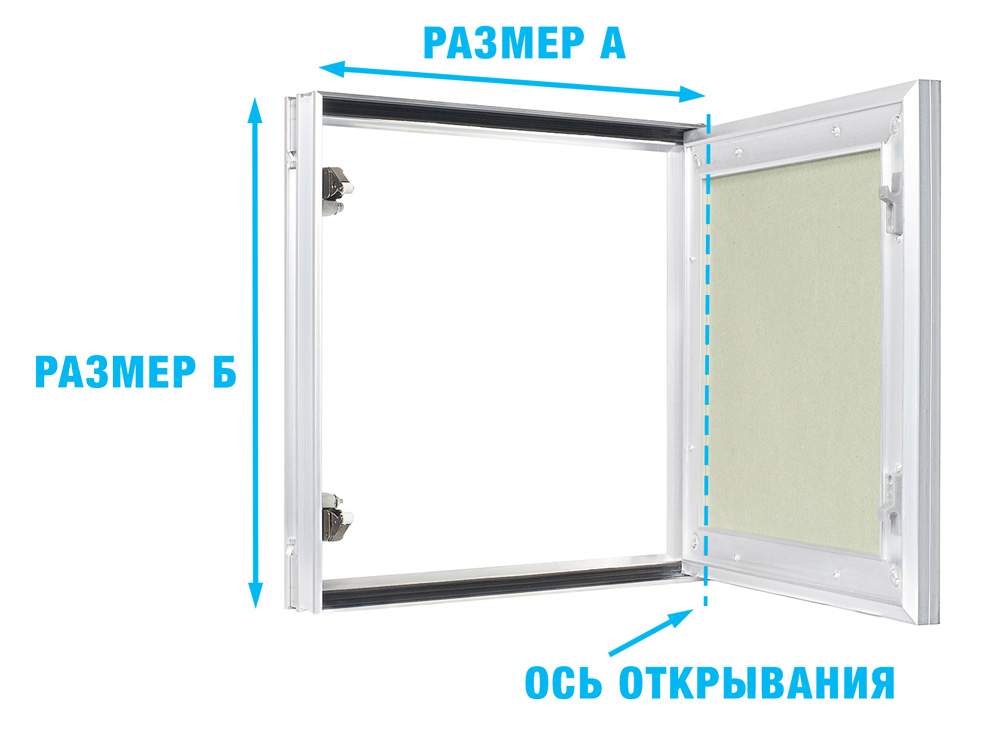

В размерах изделия второй размер является осью открывания дверцы люка.



Модель Внутренний проем, ммГабариты, ммВес, кг Розничная цена, руб
Мастер 200х200 165х165200х2000.84 2'040
Мастер 200х300 165х265200х3001.12 2'200
Мастер 200х400 165х365200х4001.4 2'400
Мастер 300х300 265х265300х3001.5 2'420
Мастер 300х400 265х365300х4001.86 2'590
Мастер 300х500 265х465300х5002.24 2'940
Мастер 300х600 265х565300х6002.64 3'130
Мастер 400х400 365х365400х4002.56 2'820
Мастер 400х500 365х465400х5002.8 3'130
Мастер 400х600 365х565400х6003.24 3'330
Мастер 500х500, потолочный 465х465500х5003.34 3'390
Мастер 500х600, потолочный 465х565500х6003.86 3'530
Мастер 600х600, потолочный 565х565600х6004.5 3'810
  • В потолок, 1 дверца
  • В потолок, 2 дверцы
  • В стену

Рекомендованные розничные цены

Дополнения к дверце люка

  • Страховочная цепочка 340 руб.
  • Страховочные цепочки (2шт) 680 руб.
    *Рекомендуем для люков высотой более 600мм
  • Трубчатый замок 1'190 руб.
  • Трубчатый замок (2шт) 2'380 руб.
  • Почтовый замок 980 руб.
  • Почтовый замок (2шт) 1'960 руб.
  2 замка
  2 замка + усиление дверцы
  3 замка + усиление дверцы
  4 замка + двойное усиление дверцы
  усиленная петля
Размеры
рамы, мм		 Ширина, мм
200 250 300 350 400 450 500 550 600 650 700 750
С
Т
О
Р
О
Н
А

П
Е
Т
Л
И
(мм)
200 2820 2920 3040 3150 3270
250 2920 3040 3160 3280 3390 3510
300 3040 3160 3310 3400 3520 3640 3760
350 3150 3280 3400 3520 3640 3760 3880 4000
400 3280 3410 3530 3650 3830 3900 4020 4140 4260
450 3600 3730 3850 3970 4100 4220 4350 4470 4590
500 3720 3840 3970 4090 4220 4350 4550 4590 4720
550 3840 3960 4090 4220 4340 4470 4590 4720 4850
600 3960 4080 4210 4340 4460 4590 4720 4850 5070
650 4600 4730 4860 4990 5120 5250 5380 5510 5630 5760
700 4760 4890 5020 5150 5280 5410 5540 5670 5800 5930 6060
750 4910 5040 5180 5310 5440 5570 5700 5830 5960 6090 6230 6360
800 5080 5210 5340 5470 5610 5740 5870 6000 6140 6270 6400 6540
850 5460 5590 5720 5860 5990 6120 6260 6390 6530 6660 6790 6930
900 5610 5740 5880 6010 6150 6290 6420 6560 6690 6830 6960 7100
950 5760 5900 6040 6170 6310 6450 6580 6720 6860 6990 7130 7260
1000 5920 6060 6190 6330 6470 6610 6750 6880 7020 7160 7300 7430
1050 6070 6210 6350 6490 6630 6770 6910 7050 7180 7320 7460 7600
1100 6240 6380 6520 6660 6800 6940 7080 7220 7360 7500 7640 7780
1150 6390 6530 6670 6820 6960 7100 7240 7380 7520 7660 7810 7950
1200 7000 7180 7360 7540 7720 7900 8080 8260 8440 8620 8800 8980
1250 7160 7340 7520 7700 7880 8070 8250 8430 8610 8790 8970 9150
1300 7310 7500 7680 7860 8040 8230 8410 8590 8770 8960 9140 9320
1350 7470 7650 7840 8020 8200 8390 8570 8760 8940 9120 9310 9490
1400 7630 7820 8000 8190 8370 8560 8740 8930 9110 9300 9480 9670
1450 7790 7970 8160 8340 8530 8720 8900 9090 9280 9460 9650 9840
1500 7940 8130 8320 8500 8690 8880 9070 9250 9440 9630 9820 10010
Размер дверцы: [Ширина, мм] - 8 и [Сторона петли, мм] - 8
Размер внутреннего проема: [Ширина, мм] - 35 и [Сторона петли, мм] - 35
Глубина люка: 40 мм

Усиление дверцы

Это страховка дверцы люка от провисания, при установки в проём потолка.

Стандартное


Добавляется одна дополнительная направляющая:
  1. поперек дверцы (посередине)

Двойное (Т-образное)


Добавляются две дополнительные направляющие:
  1. поперек дверцы (посередине)
  2. вдоль оси открывания

Рекомендованные розничные цены

Дополнения к дверце люка

  • Страховочная цепочка 340 руб.
  • Страховочные цепочки (2шт) 680 руб.
    *Рекомендуем для люков высотой более 600мм
  • Трубчатый замок 1'190 руб.
  • Трубчатый замок (2шт) 2'380 руб.
  • Почтовый замок 980 руб.
  • Почтовый замок (2шт) 1'960 руб.
  2 замка на каждой дверце
  2 замка на каждой дверце + усиление дверцы
  4 замка на каждой дверце + усиление дверцы
  4 замка на каждой дверце + двойное усиление дверцы
  усиленная петля
Размеры
рамы, мм		 Ширина, мм
400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
С
Т
О
Р
О
Н
А

П
Е
Т
Л
И
(мм)
200 5400 5520 5630 5740 5860 5970 6090 6200 6320 6430 6550 6660 6780 6890 7010 7120 7270 7390 7500 7620 7730 7850 7960
250 5570 5690 5800 5920 6040 6150 6270 6390 6500 6620 6730 6850 6960 7080 7200 7310 7460 7580 7700 7810 7930 8040 8160
300 5750 5860 5980 6100 6210 6330 6450 6570 6680 6800 6920 7040 7150 7270 7390 7500 7660 7770 7890 8010 8130 8240 8360
350 5920 6040 6160 6270 6390 6510 6630 6750 6870 6980 7100 7220 7340 7460 7580 7700 7850 7970 8080 8200 8320 8440 8560
400 6090 6210 6330 6450 6570 6690 6810 6930 7050 7170 7290 7410 7530 7650 7770 7890 8040 8160 8280 8400 8520 8640 8760
450 6270 6390 6510 6630 6750 6870 6990 7110 7230 7350 7470 7590 7710 7830 7960 8080 8230 8350 8470 8590 8720 8840 8960
500 6440 6560 6680 6800 6930 7050 7170 7290 7410 7540 7660 7780 7900 8020 8150 8270 8420 8550 8670 8790 8910 9030 9160
550 6610 6730 6860 6980 7100 7230 7350 7470 7600 7720 7840 7970 8090 8210 8340 8460 8620 8740 8860 8990 9110 9230 9360
600 6780 6910 7030 7160 7280 7410 7530 7650 7780 7900 8030 8150 8280 8400 8520 8650 8810 8930 9060 9180 9310 9430 9550
650 7990 8120 8250 8370 8500 8620 8750 8870 9000 9120 9250 9380 9500 9630 9750 9880 10040 10160 10290 10410 10540 10670 10790
700 8240 8370 8490 8620 8750 8870 9000 9130 9250 9380 9510 9630 9760 9890 10020 10140 10300 10430 10560 10680 10810 10940 11060
750 8490 8610 8740 8870 9000 9130 9250 9380 9510 9640 9770 9890 10020 10150 10280 10410 10570 10700 10820 10950 11080 11210 11340
800 8770 8900 9030 9150 9280 9410 9540 9670 9800 9930 10060 10190 10320 10450 10580 10710 10870 11000 11130 11260 11390 11510 11640
850 9010 9140 9270 9400 9540 9670 9800 9930 10060 10190 10320 10450 10580 10710 10840 10970 11130 11260 11400 11520 11660 11790 11920
900 9260 9390 9520 9660 9790 9920 10050 10180 10310 10440 10580 10710 10840 10970 11100 11230 11400 11530 11660 11790 11930 12060 12190
950 9510 9640 9770 9900 10040 10170 10300 10440 10570 10700 10830 10970 11100 11230 11370 11500 11670 11800 11930 12060 12200 12330 12460
1000 9750 9890 10020 10150 10290 10420 10560 10690 10830 10960 11090 11230 11360 11490 11630 11760 11930 12060 12200 12330 12470 12600 12730
1050 10000 10140 10270 10410 10540 10680 10810 10950 11080 11220 11350 11490 11620 11760 11890 12030 12200 12330 12470 12600 12740 12870 13010
1100 10280 10420 10550 10690 10830 10960 11100 11230 11370 11510 11640 11780 11920 12050 12190 12330 12500 12630 12770 12900 13040 13180 13310
1150 10530 10660 10800 10940 11080 11210 11350 11490 11630 11760 11900 12040 12180 12310 12450 12590 12760 12900 13040 13170 13310 13450 13590
1200 12060 12230 12410 12580 12760 12930 13110 13290 13460 13640 13810 13990 14160 14340 14510 14690 14900 15070 15250 15430 15600 15780 15950
1250 12300 12480 12660 12830 13010 13190 13360 13540 13720 13890 14070 14250 14420 14600 14780 14950 15160 15340 15520 15690 15870 16050 16220
1300 12550 12730 12910 13080 13260 13440 13620 13800 13970 14150 14330 14510 14680 14860 15040 15220 15430 15610 15790 15960 16140 16320 16500
1350 12800 12980 13160 13330 13510 13690 13870 14050 14230 14410 14590 14770 14940 15120 15300 15480 15700 15870 16050 16230 16410 16590 16770
1400 13080 13260 13440 13620 13800 13980 14160 14340 14520 14700 14880 15060 15240 15420 15600 15780 16000 16180 16360 16540 16720 16900 17080
1450 13320 13510 13690 13870 14050 14230 14410 14590 14780 14960 15140 15320 15500 15680 15860 16050 16260 16440 16620 16800 16990 17170 17350
1500 13570 13750 13940 14120 14300 14480 14670 14850 15030 15210 15400 15580 15760 15940 16130 16310 16530 16710 16890 17070 17260 17440 17620
Размер дверцы: [Ширина, мм] - 8 и [Сторона петли, мм] - 8
Размер внутреннего проема: [Ширина, мм] - 35 и [Сторона петли, мм] - 35
Глубина люка: 40 мм

Усиление дверцы

Это страховка дверцы люка от провисания, при установки в проём потолка.

Стандартное


Добавляется одна дополнительная направляющая:
  1. поперек дверцы (посередине)

Двойное (Т-образное)


Добавляются две дополнительные направляющие:
  1. поперек дверцы (посередине)
  2. вдоль оси открывания

Рекомендованные розничные цены

Дополнения к дверце люка

  • Скрытая ручка 1'760 руб.
    *Необходим механизм запирания
  • Трубчатый замок 1'190 руб.
  • Трубчатый замок (2шт) 2'380 руб.
  • Почтовый замок 980 руб.
  • Почтовый замок (2шт) 1'960 руб.
  1 дверца
  2 дверцы
Размеры
рамы, мм		 Ширина, мм
200 250 300 350 400 450 500 550 600 650 700 750 800
С
Т
О
Р
О
Н
А

П
Е
Т
Л
И
(мм)
200 2850 2970 3090 3210 3320 4930 5040 5160 5280 5390 5510 5630 5740
250 2970 3090 3210 3330 3450 5100 5220 5330 5450 5570 5690 5810 5920
300 3090 3210 3330 3450 3570 5270 5390 5510 5630 5750 5870 5990 6100
350 3220 3340 3460 3580 3710 5440 5560 5680 5800 5920 6040 6160 6280
400 3340 3460 3580 3710 3830 5610 5730 5860 5980 6100 6220 6340 6460
450 3460 3580 3700 3830 3950 5790 5910 6030 6150 6280 6400 6520 6640
500 3570 3700 3820 3950 4070 5960 6080 6210 6330 6450 6580 6700 6830
550 3690 3820 3940 4070 4200 6130 6250 6380 6500 6630 6750 6880 7010
600 3810 3930 4060 4190 4320 6300 6430 6550 6680 6810 6930 7060 7190
650 3930 4050 4180 4310 4440 6470 6600 6730 6850 6980 7110 7240 7370
700 4040 4170 4300 4430 4560 6640 6770 6900 7030 7160 7290 7420 7550
750 4160 4290 4420 4550 4680 6810 6940 7080 7200 7340 7470 7600 7730
800 4290 4420 4550 4680 4820 7000 7140 7270 7400 7530 7660 7790 7920
Размер дверцы: [Ширина, мм] - 8 и [Сторона петли, мм] - 8
Размер внутреннего проема: [Ширина, мм] - 35 и [Сторона петли, мм] - 35
Глубина люка: 40 мм

Схема установки

Открыть в Telegram

Инструкция по установке

Открыть в Telegram
Люк под покраску "Мастер" (Алкрафт) инструкция по установке
Подготовьте проем для люка в стене
Люк под покраску "Мастер" (Алкрафт) инструкция по установке
Убедитесь, что дверца люка открывается в нужную сторону
Люк под покраску "Мастер" (Алкрафт) инструкция по установке
Установите люк в подготовленный проём и выровняйте его положение с помощью строительного уровня. Внимание! Люк должен находиться в проеме свободно, не зажат
Люк под покраску "Мастер" (Алкрафт) инструкция по установке
Закрепите раму в проёме с помощью метизов
Люк под покраску "Мастер" (Алкрафт) инструкция по установке
Закройте дверцу люка, прогрунтуйте ее и зашпаклюйте щель по периметру рамы
Люк под покраску "Мастер" (Алкрафт) инструкция по установке

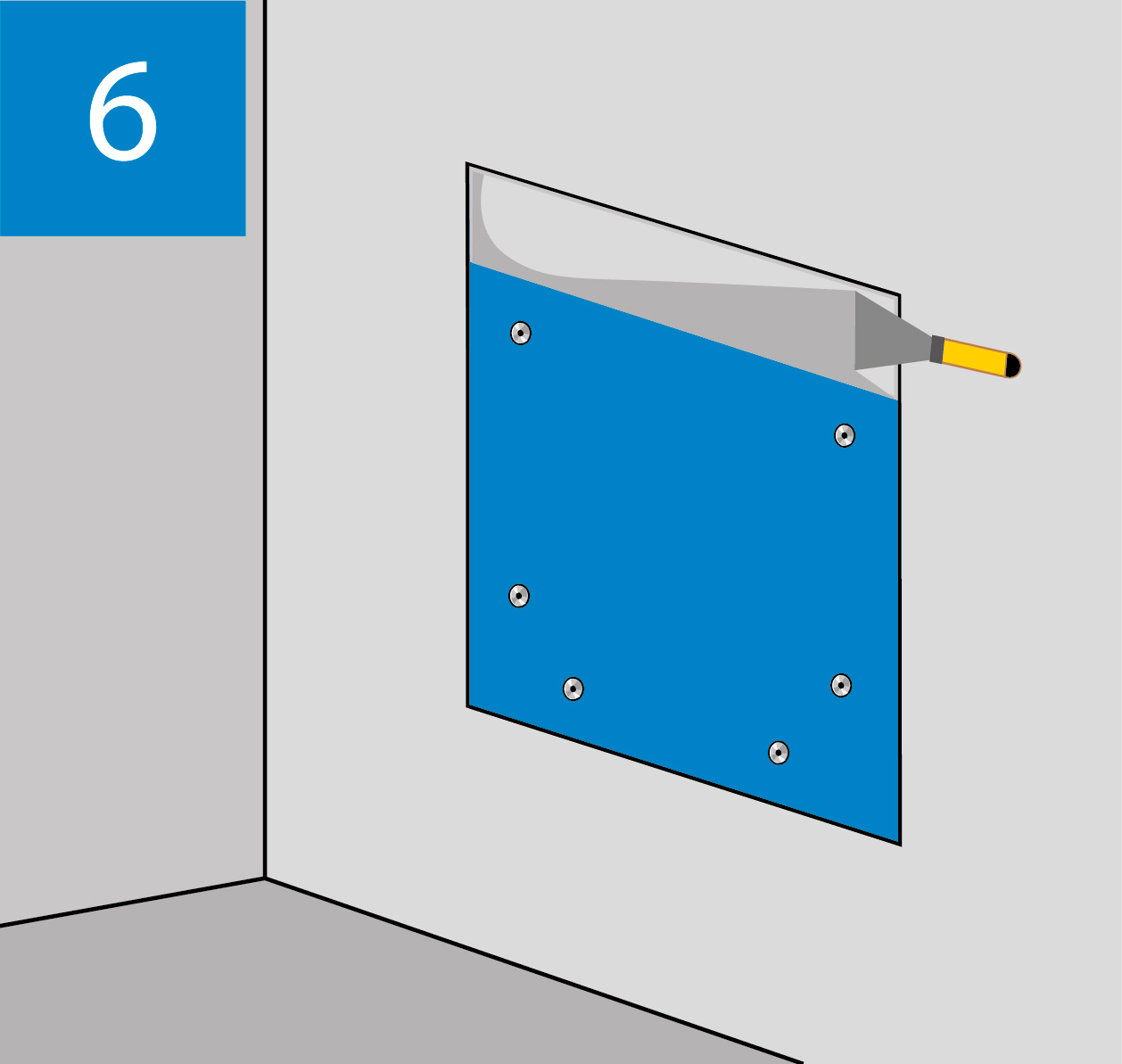

Зашпаклюйте дверцу, теперь она готова к финишной отделке: покраска, обои и т. п.
Люк под покраску "Мастер" (Алкрафт) инструкция по установке
Прорежьте малярным ножом линию открывания дверцы
Люк под покраску "Мастер" (Алкрафт) инструкция по установке
Оформите дверцу люка вместе со всей стеной
Люк под покраску "Мастер" (Алкрафт) инструкция по установке
Люк открывается от нажатия. Изделие готово к использованию
Открыть в Telegram
  • master.zip (7,29 Мб)
    Фотографии люка "Мастер" в высоком разрешении
  • master-vertical.zip (9,01 Мб)
    Фотографии люка "Мастер" в высоком разрешении (вертикальные)
  • master-horizontal.zip (11,04 Мб)
    Фотографии люка "Мастер" в высоком разрешении (горизонтальные)
  • master-passport.pdf (2,4 Мб)
    Паспорт люка "Мастер"
