Люк под плитку "Архитектор" : Алкрафт

Обзор
Размеры
Как установить
Техдокументация

Посмотреть в Telegram

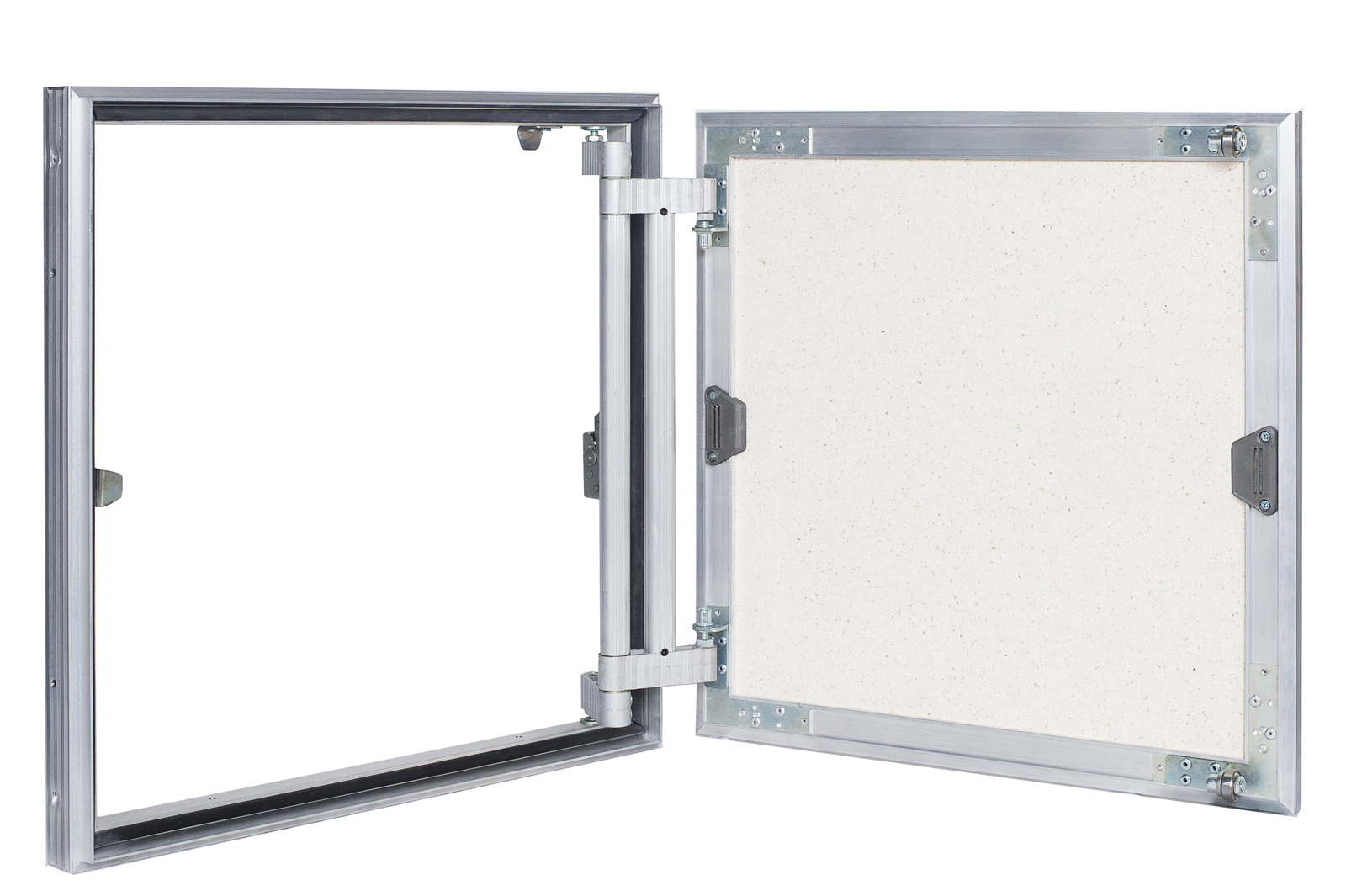

Люк под плитку "Архитектор" (Алкрафт) в интерьере

Модификации люка

Облегченная

Ширина 1-дверного люка до 500 мм
Ширина 2-дверного люка до 950 мм
Глубина люка 46 мм
Вставка в дверцу люка из ГКЛ 9,5 мм
Существенная экономия в весе люка

Усиленная

Ширина 1-дверного люка от 500 мм
Ширина 2-дверного люка от 950 мм
Глубина люка 58 мм
Вставка в дверцу люка из ГКЛ 12,5 мм
Обеспечивается необходимая жесткость и прочность конструкции для больших размеров

3D - Регулировка дверцы

Конструкция люка позволяет регулировать положение створки по вертикали, горизонтали и диагонали в пределах +/-3 мм для обеспечения равномерных зазоров между облицовочной плиткой на стене (перегородке) и на створке люка.

По вертикали

В верхней и нижней части крепления петли к раме ослабьте гайки винтов петли, повернув их ключом на 17 против часовой стрелки.
Поверните один из винтов шестигранником против часовой стрелки, а противоположный винт по часовой стрелке на такое же количество оборотов.
Затяните гайки винтов петли ключом на 17.

По горизонтали

В верхней и нижней части крепления петли к раме ослабьте пару установочных винтов, повернув их шестигранником против часовой стрелки.
Аккуратно сдвиньте петлю на нужное расстояние.
Зафиксируйте винты шестигранником.

По диагонали

В верхней или нижней части крепления петли к раме ослабьте пару установочных винтов, повернув их шестигранником против часовой стрелки.
Аккуратно перемещайте дверцу для выравнивания зазоров и достижения правильного положения.
Зафиксируйте винты шестигранником.

Преимущества

Нажимной замок с магнитной ответкой

Запатентованный замок, срабатывающий от нажатия, устанавливается со стороны петли. Только не забудьте вынуть фиксатор замка, чтобы он начал работать
Ответка с магнитом удерживает дверцу в закрытом состоянии. При необходимости, можно открыть дверцу с помощью присоски
от 800 высоты устанавливается 2 замка

Запатентованный замок, срабатывает от нажатия

2 замка устанавливается на люки с высотой 800 и более

Магнитая ответка удерживает дверцу в закрытом состоянии

Без сварки

Люк изготавливается без применения сварки. Жесткость конструкции обеспечивают специальные закладные внутри рамы и на углах дверцы.

Уплотнитель

Резиновый уплотнитель препятствует проникновению пыли и неприятных запахов

Стандартные размеры
Заказные размеры

Стандартные размеры

Рекомендованные розничные цены

Открыть в Telegram

Модификация	Ширина люка	Глубина люка	Вставка в дверцу люка	Преимущества
Облегченная	до 500 мм	46 мм	ГКЛ 9,5 мм	Существенная экономия в весе и стоимости люка
Усиленная	от 500 мм	58 мм	ГКЛ 12,5 мм	Обеспечивается необходимая жесткость и прочность конструкции

Модель	Модификация	Габариты, мм	Размер дверцы, мм	Внутренний проем, мм	Грузоподъем- ность, кг	Вес, кг	Розничная цена, руб	Заказать
Архитектор 200х300	Облегченная	200х300х46	138x238	115x235	5.0	2,6	7'710	Заказать
Архитектор 200х400	Облегченная	200х400х46	138x338	115x335	9.0	3,2	8'160	Заказать
Архитектор 200х500	Облегченная	200х500х46	138x438	115x435	11.0	3,7	8'630	Заказать
Архитектор 200х600	Облегченная	200х600х46	138x538	115x535	14.0	4,3	9'080	Заказать
Архитектор 250х300	Облегченная	250х300х46	188x238	165x235	5.0	3	7'870	Заказать
Архитектор 250х400	Облегченная	250х400х46	188x338	165x335	8.0	3,5	8'330	Заказать
Архитектор 250х500	Облегченная	250х500х46	188x438	165x435	11.0	4,1	8'790	Заказать
Архитектор 300х300	Облегченная	300х300х46	238x238	215x235	5.0	3,2	8'040	Заказать
Архитектор 300х400	Облегченная	300х400х46	238x338	215x335	8.0	3,8	8'500	Заказать
Архитектор 300х500	Облегченная	300х500х46	238x438	215x435	10.0	4,5	8'960	Заказать
Архитектор 300х600	Облегченная	300х600х46	238x538	215x535	13.0	5,1	9'420	Заказать
Архитектор 300х700	Облегченная	300х700х46	238x638	215x635	15.0	5,8	9'890	Заказать
Архитектор 300х800	Облегченная	300х800х46	238x738	215x735	18.0	6,4	10'740	Заказать
Архитектор 300х900	Облегченная	300х900х46	238x838	215x835	21.0	7,1	11'610	Заказать
Архитектор 400х300	Облегченная	400х300х46	338x238	315x235	6.0	3,6	8'400	Заказать
Архитектор 400х400	Облегченная	400х400х46	338x338	315x335	7.0	4,4	8'880	Заказать
Архитектор 400х500	Облегченная	400х500х46	338x438	315x435	10.0	5,1	9'350	Заказать
Архитектор 400х600	Облегченная	400х600х46	338x538	315x535	13.0	5,8	9'820	Заказать
Архитектор 400х700	Облегченная	400х700х46	338x638	315x635	15.0	6,5	10'290	Заказать
Архитектор 400х800	Облегченная	400х800х46	338x738	315x735	18.0	7,3	11'580	Заказать
Архитектор 400х900	Облегченная	400х900х46	338x838	315x835	20.0	8,1	12'130	Заказать
Архитектор 400х1000	Облегченная	400х1000х46	338x938	315x935	20.0	8,8	12'620	Заказать
Архитектор 500х400	Усиленная	500х400х58	448x348	425x345	12.0	4,9	10'530	Заказать
Архитектор 500х500	Усиленная	500х500х58	448x448	425x445	14.0	5,7	11'050	Заказать
Архитектор 500х600	Усиленная	500х600х58	448x548	425x545	16.0	6,5	11'550	Заказать
Архитектор 500х700	Усиленная	500х700х58	448x648	425x645	19.0	7,4	12'630	Заказать
Архитектор 500х800	Усиленная	500х800х58	448x748	425x745	21.0	8,2	13'680	Заказать
Архитектор 500х900	Усиленная	500х900х58	448x848	425x845	25.0	9	14'190	Заказать
Архитектор 500х1000	Усиленная	500х1000х58	448x948	425x945	30.0	9,8	14'700	Заказать
Архитектор 500х1200	Усиленная	500х1200х58	448x1148	425x1145	34.0	11,4	15'760	Заказать
Архитектор 600х400	Усиленная	600х400х58	548x348	525x345	10.0	5,4	10'890	Заказать
Архитектор 600х500	Усиленная	600х500х58	548x448	525x445	12.0	6,3	11'420	Заказать
Архитектор 600х600	Усиленная	600х600х58	548x548	525x545	14.0	7,3	12'500	Заказать
Архитектор 600х700	Усиленная	600х700х58	548x648	525x545	16.0	8,1	13'120	Заказать
Архитектор 600х800	Усиленная	600х800х58	548x748	525x745	19.0	9	14'070	Заказать
Архитектор 600х900	Усиленная	600х900х58	548x848	525x845	21.0	9,9	14'590	Заказать
Архитектор 600х1000	Усиленная	600х1000х58	548x948	525x945	25.0	10,8	15'110	Заказать
Архитектор 600х1200	Усиленная	600х1200х58	548x1148	525x1145	32.0	12,6	16'170	Заказать

Заказные размеры

Рекомендованные розничные цены

Облегченная
модификация
Усиленная
модификация

	1-дверные
	2-дверные

Размеры рамы, мм		Ширина, мм
Размеры рамы, мм		200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
В Ы С О Т А (мм)
	300	10000	10230	10450	10690	10970	11140	19780	20010	20240	20490	20720	20960	21190	21710	23010	23400	23630
	350	10320	10550	10780	11000	11240	11470	20310	20540	20780	21010	21260	21490	22000	23300	23710	23940	24180
	400	10640	10870	11100	11330	11630	11790	20930	21070	21420	21550	21780	22300	23600	24010	24250	24480	24720
	450	10960	11190	11420	11650	11880	12120	21360	21600	21840	22080	22600	23900	24300	24550	24790	25030	25270
	500	11280	11520	11750	11980	12300	12450	21990	22130	22480	22880	24190	24600	24840	25080	25330	25570	25820
	550	11600	11840	12070	12300	12540	12780	22410	22650	23180	24480	24890	25130	25380	25620	25880	26120	26360
	600	11930	12160	12390	12630	12950	13110	23050	23460	24910	25170	25430	25670	25920	26160	26420	26660	26900
	650	12250	12480	12720	12950	13190	13420	23740	25050	25460	25710	25960	26210	26460	26700	26950	27200	27450
	700	12570	12800	13040	13280	13620	13900	25460	25740	26150	26250	26490	26750	27000	27240	27490	27740	27990
	750	12890	13130	13360	13600	13990	14630	26030	26280	26530	26780	27030	27280	27530	27780	28030	28290	28530
	800	13710	13950	14210	14580	15350	15590	27650	27760	28180	28260	28520	28770	29010	29260	29520	29770	30300
	850	14040	14280	14660	15320	15670	15910	28030	28290	28540	28790	29040	29300	29550	29800	30060	30600	30850
	900	14360	14730	15390	15760	16120	16240	28710	28810	29240	29320	29580	29840	30090	30340	30880	31130	31390
	950	14810	15470	15830	16080	16330	16570	29090	29340	29590	29860	30110	30360	30630	31160	31420	31670	31930
	1000	15550	15900	16150	16410	16790	16900	29780	29870	30310	30390	30650	30900	31440	31700	31960	32210	32480
	1050	15980	16230	16470	16720	16980	17230	30130	30400	30660	30910	31180	31720	31980	32230	32500	32760	33020
	1100	16320	16570	16820	17080	17330	17570	30690	30960	31220	31480	32010	32280	32540	32810	33070	33320	33590
	1150	16640	16890	17140	17400	17650	17900	31220	31490	31750	32290	32550	32820	33080	33350	33610	33870	34140
	1200	16960	17210	17460	17730	17980	18230	31940	32010	32800	32820	33080	33350	33620	33880	34150	34410	34680
	1250	17270	17530	17790	18040	18310	18560	32280	32820	33080	33350	33620	33880	34150	34420	34690	34950	35220
	1300	17590	17860	18110	18370	18630	18890	33080	33350	33610	33880	34150	34420	34690	34950	35230	35490	35770
	1350	17910	18180	18430	18690	18960	19350	33600	33870	34150	34410	34690	34950	35230	35490	35770
	1400	18250	18520	18780	19050	19440	19710	34160	34430	34700	34970	35250	35520	35790	36060	36340
	1450	18570	18840	19100				34690	34960	35240
	1500	18890	19160	19560				35220	35490	35770

Определение габаритов изделия

Модификация	Глубина люка	Формула размера дверцы	Формула внутреннего проема
Облегченная	46 мм	[Ширина, мм] - 62 мм [Высота, мм] - 62 мм	[Ширина, мм] - 85 мм [Высота, мм] - 65 мм
Усиленная	58 мм	[Ширина, мм] - 52 мм [Высота, мм] - 52 мм	[Ширина, мм] - 75 мм [Высота, мм] - 55 мм

	1-дверные
	2-дверные

Размеры рамы, мм		Ширина, мм
Размеры рамы, мм		400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
В Ы С О Т А (мм)
	400	11840	11970	12270	12380	12700	21070	21290	21770	23050	23430	23640	23850	24070	24280	24490	24710	24960
	450	12070	12270	12480	12690	12910	21550	22040	23310	23700	23910	24130	24340	24560	24770	25000	25210	25450
	500	12460	12580	12890	12980	13330	13560	23580	23960	24170	24390	24610	24820	25050	25260	25480	25700	25940
	550	12670	12870	13080	13290	13660	14390	14710	24440	24660	24880	25100	25320	25540	25760	25980	26180	26440
	600	13060	13180	13500	13730	14630	14810	15020	24920	25140	25360	25580	25800	26020	26240	26460	26680	27210
	650	13270	13480	13830	14570	14910	15120	15330	25400	25620	25840	26060	26280	26500	26730	26950	27450	27700
	700	13670	13920	14790	14990	15370	15430	15650	25880	26110	26330	26550	26770	27000	27220	27710	27940	28200
	750	14010	14760	15070	15290	15530	15730	15950	26360	26580	26810	27030	27260	27480	27990	28210	28430	28680
	800	15460	15680	16030	16110	16500	16550	16770	27790	28010	28240	28460	28690	29200	29420	29650	29870	30120
	850	15760	15980	16200	16420	16650	16870	17080	28260	28490	28730	28950	29450	29680	29910	30130	30360	30620
	900	16190	16270	16660	16710	17130	17180	17400	28750	28970	29200	29700	29940	30170	30400	30630	30860	31110
	950	16360	16580	16800	17020	17260	17480	17700	29220	29450	29960	30190	30420	30650	30880	31110	31340	31610
	1000	16800	16880	17270	17330	17750	17790	18010	29700	30210	30440	30670	30900	31130	31380	31610	31840	32100
	1050	16970	17190	17410	17640	17870	18100	18320	30450	30690	30930	31160	31390	31630	31860	32090	32330	32590
	1100	17290	17510	17740	17960	18200	18430	18790	30960	31200	31430	31670	31900	32150	32380	32610	32850	33110
	1150	17580	17810	18030	18260	18510	18870	19100	31440	31680	31920	32160	32390	32630	32860	33100	33350	33610
	1200	17880	18110	18540	18570	19190	19180	19410	31920	32160	32400	32640	32870	33110	33360	33590	33830	34100
	1250	18190	18420	18650	19010	19270	31920	32160	32400	32640	32880	33130	33360	33600	33840	34080	34320	34590
	1300	18480	18720	19090	19320	19560	32390	32630	32870	33110	33360	33600	33840	34080	34320	34570	34810	35080
	1350	18780	19160	19390	19630	19870	32870	33110	33360	33600	33840	34080	34340	34580
	1400	19240	19490	19720	19950	20200	33370	33620	33860	34100	34360	34600	34840	35090
	1450	19550	19780	20020	20260	20510
	1500	19850	20090	20320	20560	20820

Определение габаритов изделия

Модификация	Глубина люка	Формула размера дверцы	Формула внутреннего проема
Облегченная	46 мм	[Ширина, мм] - 62 мм [Высота, мм] - 62 мм	[Ширина, мм] - 85 мм [Высота, мм] - 65 мм
Усиленная	58 мм	[Ширина, мм] - 52 мм [Высота, мм] - 52 мм	[Ширина, мм] - 75 мм [Высота, мм] - 55 мм

Схема установки

Открыть в Telegram

Схема установки люка под плитку "Архитектор" в стену из гипсокартонных перегородок

Схема установки люка под плитку "Архитектор" в стену из кладочных материалов

Схема установки люка под плитку "Архитектор" усиленной модификации в стену из гипсокартонных перегородок

Схема установки люка под плитку "Архитектор" усиленной модификации в стену из кладочных материалов

Инструкция по установке

Открыть в Telegram

Подготовьте проем для люка

Распакуйте люк, ознакомьтесь с техническими рекоммендациями, указанными в паспорте изделия

Установите люк в подготовленный проем. Внимание! Люк должен находиться в проеме свободно, не зажат

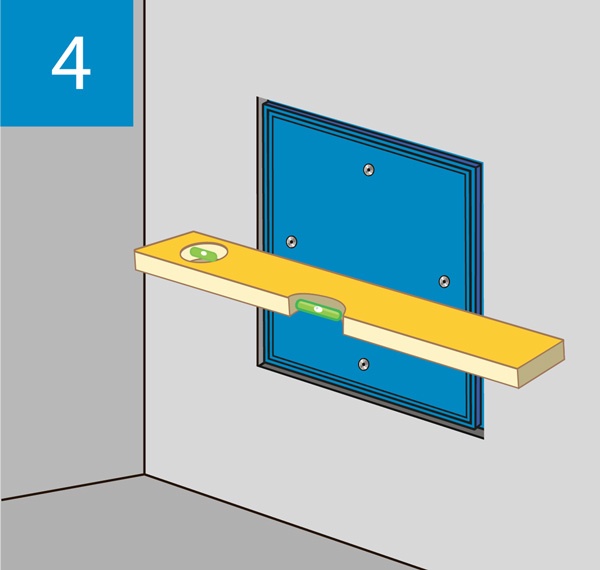

Выровняйте положение люка в проеме с помощью строительного уровня

Надежно закрепите люк в проёме с помощью метизов. Внимание! Не вынимайте транспортировочный стопор

Приклейте плитку на стену и дверцу люка

Затрите межплиточные швы на дверце и заполните силиконовым герметиком шов по периметру дверцы

После высыхания герметика прорежьте шов малярным ножом под углом в 45 градусов

Откройте люк с помощью присоски и выньте транспортировочный стопор из магнитно-нажимного замка. Изделие готово к использованию

Допустимый свес плитки:

Сверху - до 50 мм
Снизу - до 50 мм
Со стороны петли - до 50 мм
С противоположной от петли стороны:
ширина люка до 400 - до 15 мм
ширина люка от 400 - до 20 мм

arhitektor-passport.pdf (4,96 Мб)
Паспорт люка "Архитектор"

Люк под плитку "Архитектор"

Подбор люка

Варианты

Стандартные размеры

Заказные размеры

Определение габаритов изделия

Определение габаритов изделия

Схема установки

Инструкция по установке

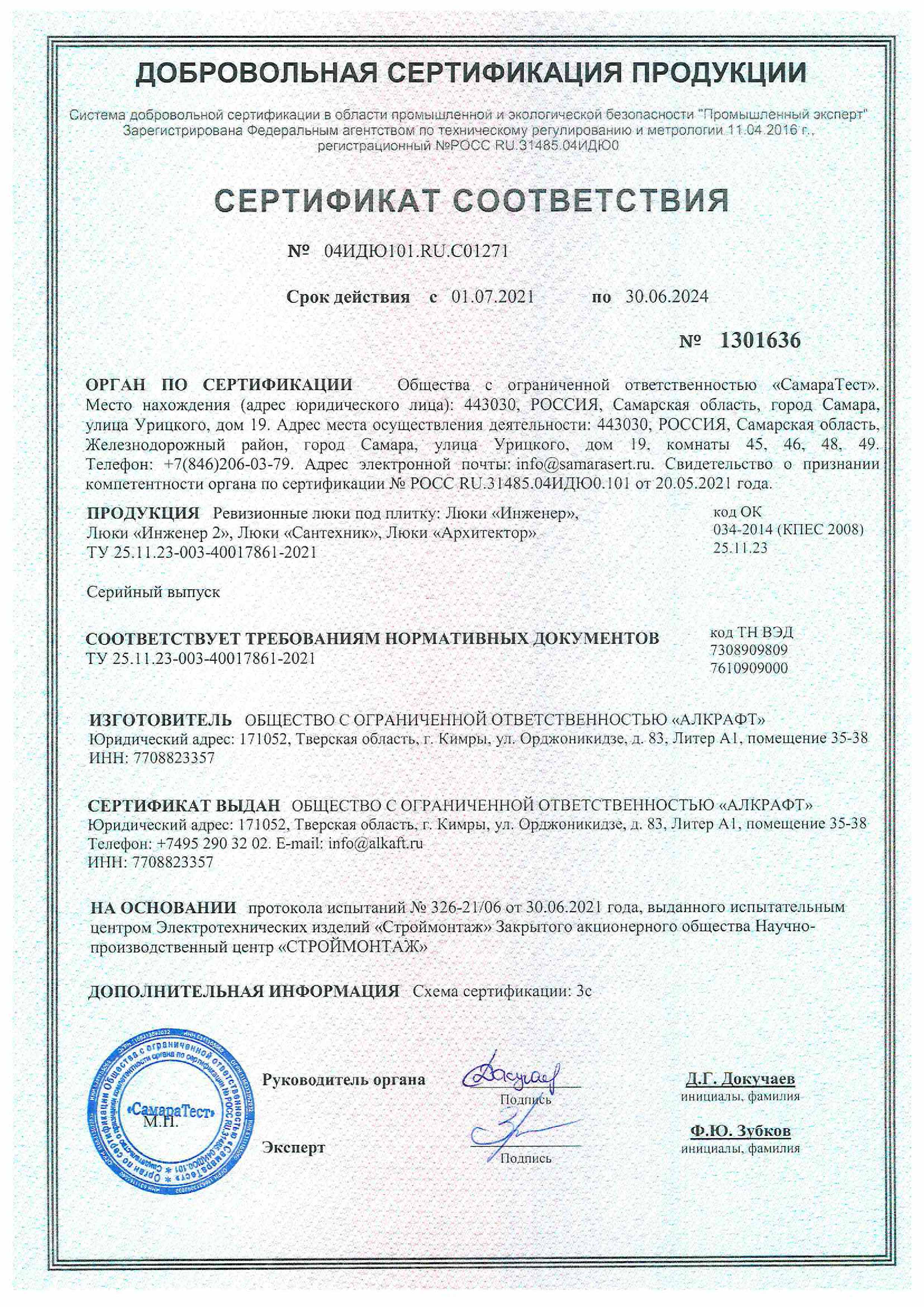

Сертификаты
