Люк под плитку "Инженер-2"
Алюминиевая рама и стальная петля
- Обзор
- Подбор
- Размеры
- Как установить
- Техдокументация
- Тип
- люк под плитку
- Место установки
- в стену
- Механизм
- на петле
- Метод открывания
- от нажатия
- Уплотнитель
- без уплотнителя
- Гарантия
- 5 лет
Люк ИНЖЕНЕР-2 используется для обеспечения легкого доступа к инженерным коммуникациям (краны, фильтры, счетчики), устанавливается в стены с последующей отделкой объемными облицовочными материалами: плитка, керамогранит, мозаика, искусственный камень, стекло, зеркало и т.п..
ОСОБЕННОСТИ ЛЮКА ИНЖЕНЕР-2

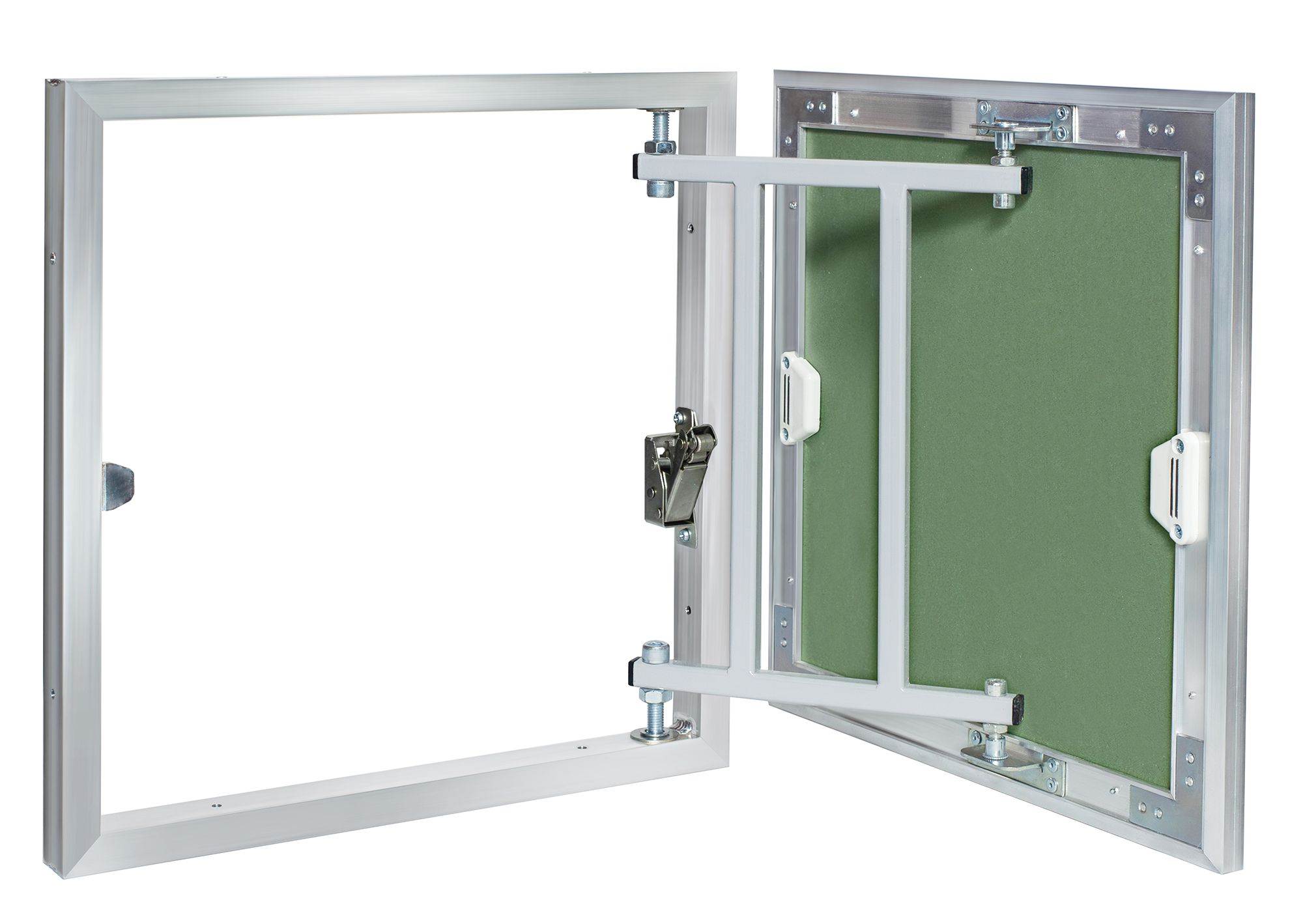

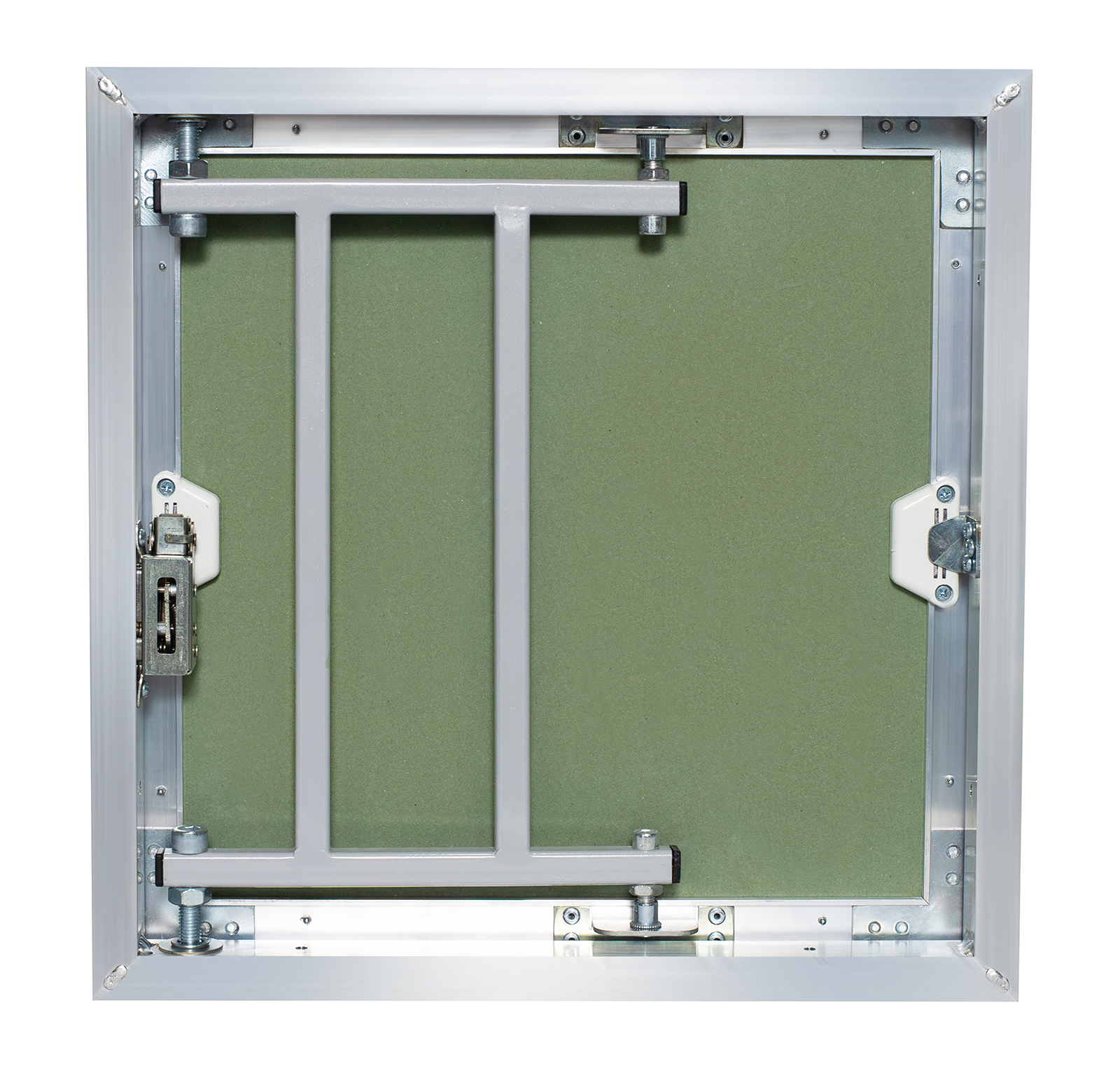

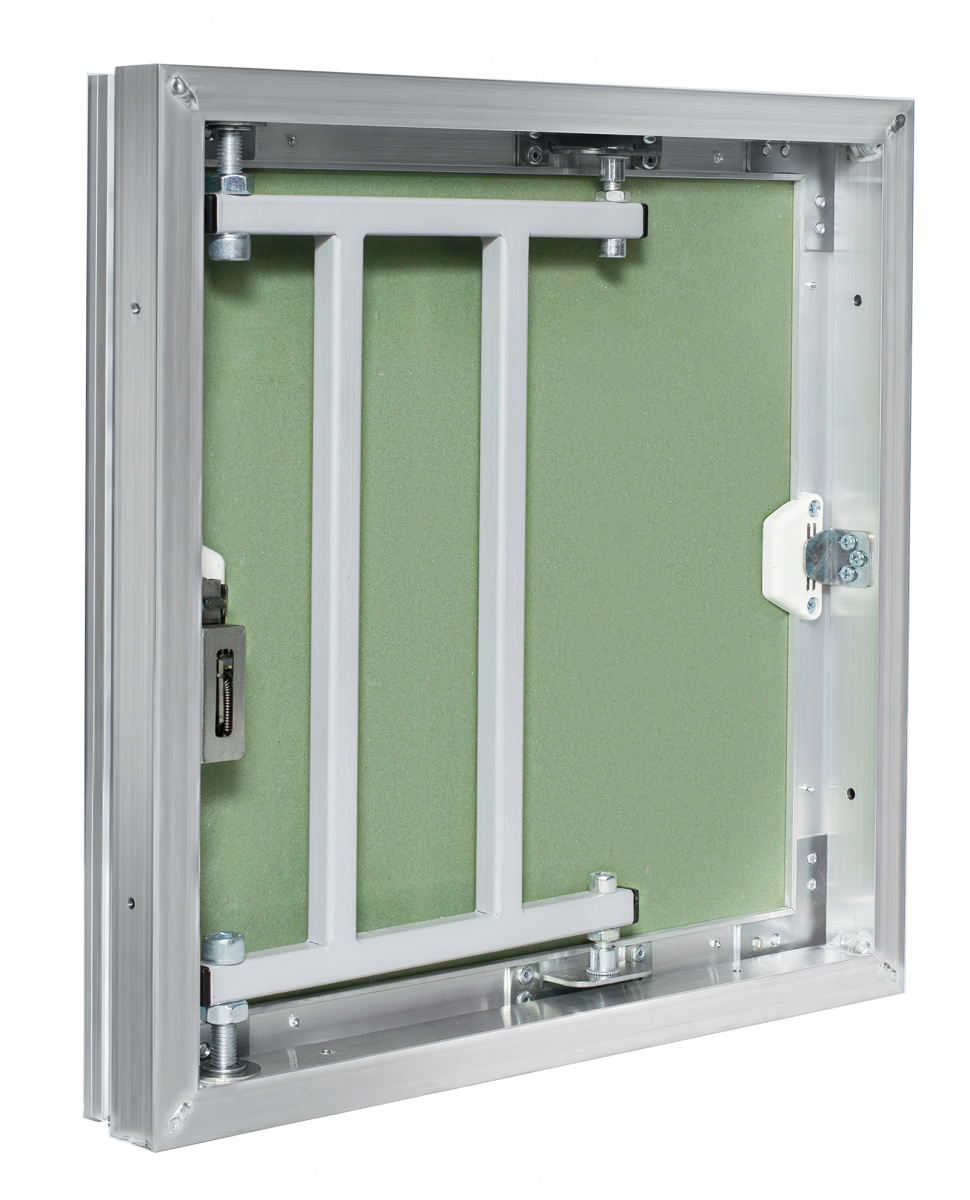

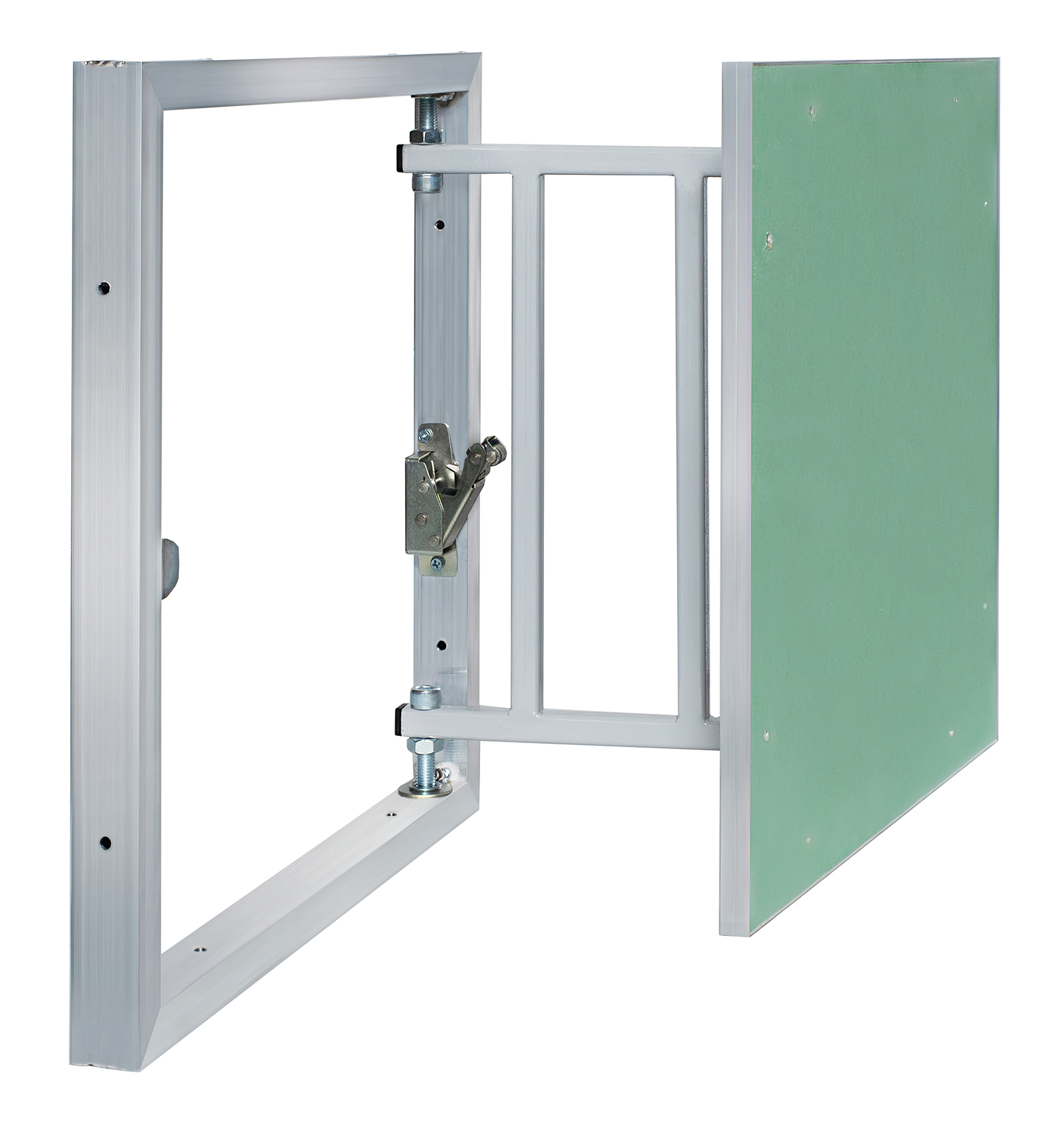

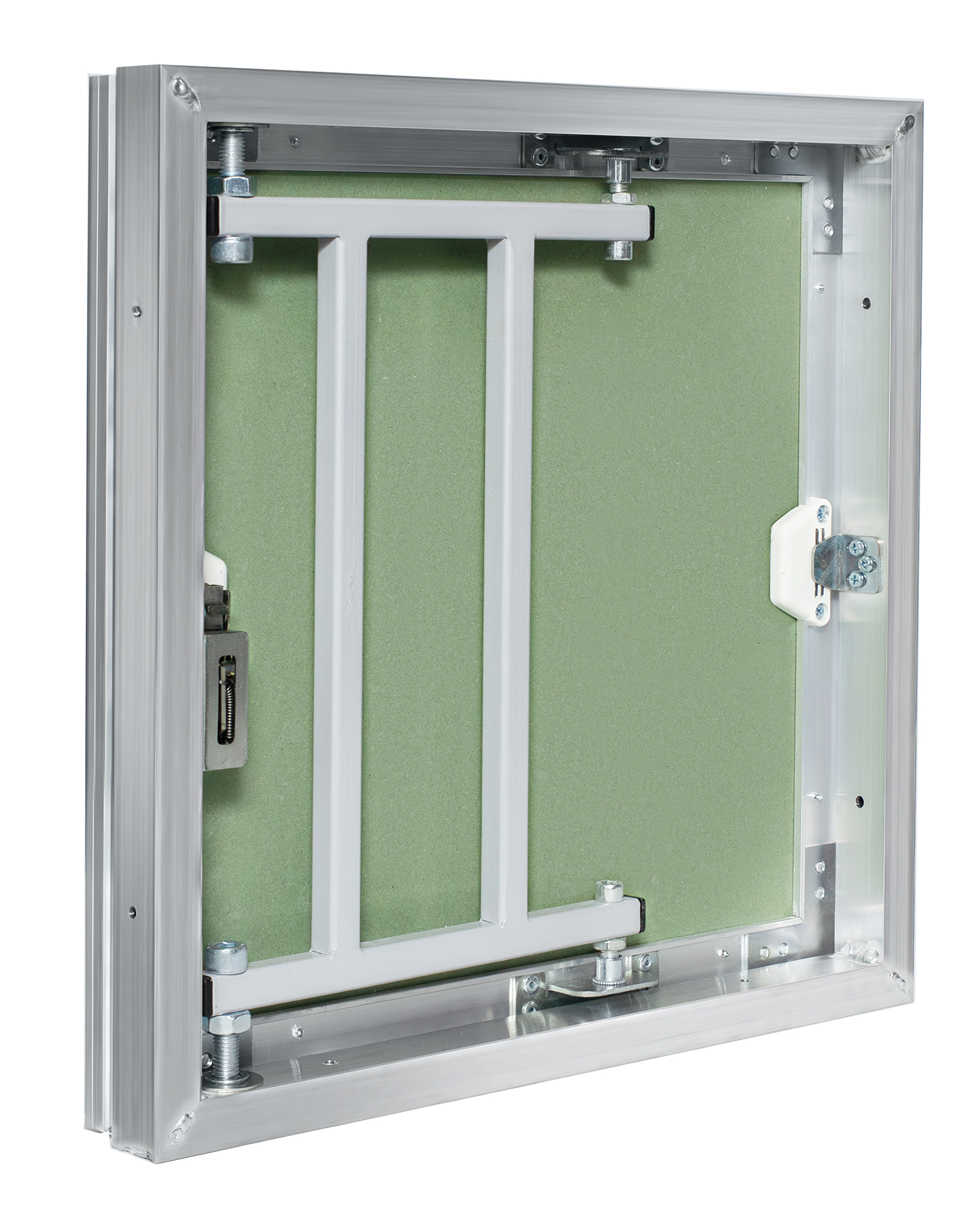

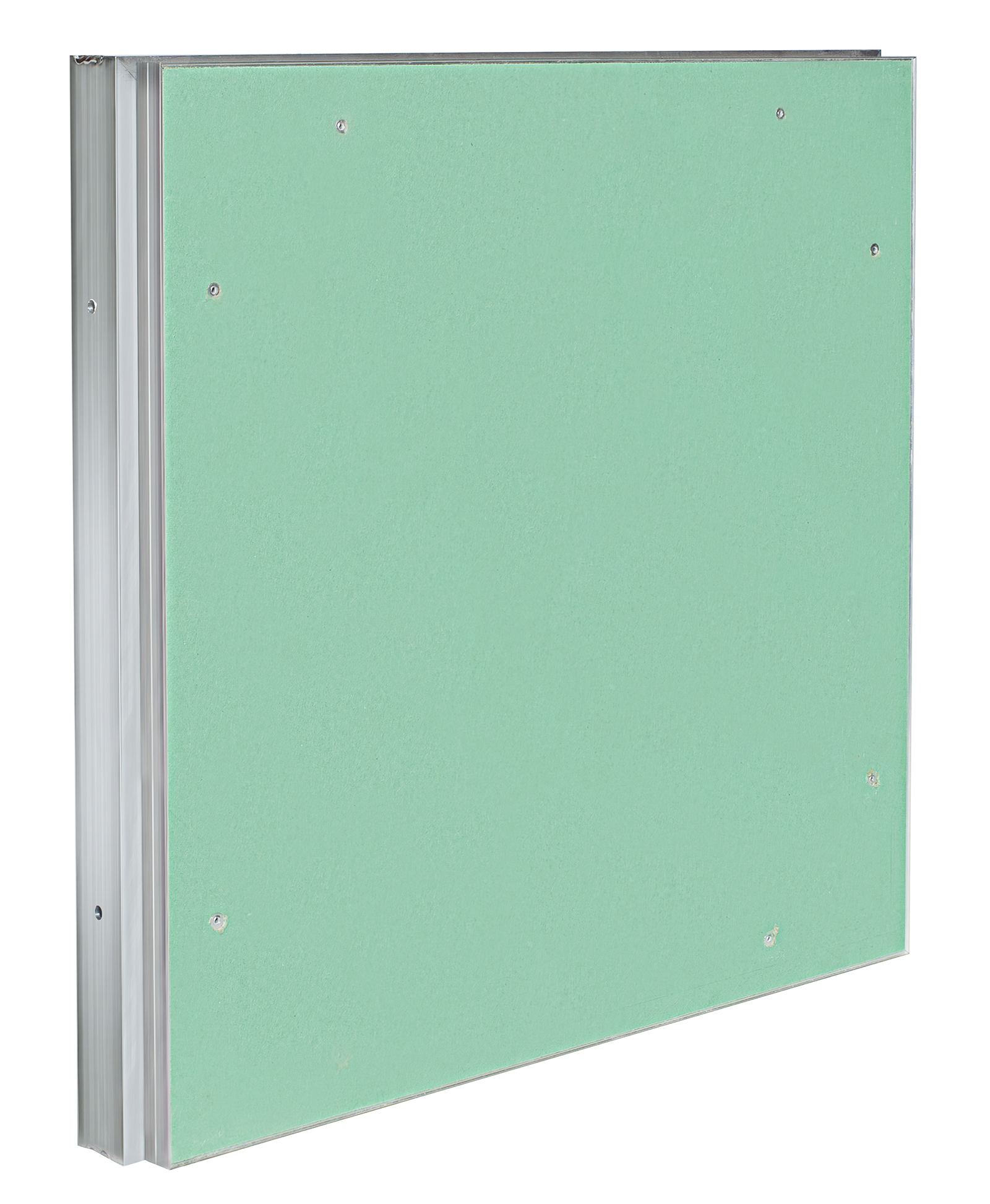

- Люк под плитку «Инженер-2» представляет собой очень прочную конструкцию из алюминиевой рамы со стальной петлей. Дверца также изготавливается из алюминия
- Вставка в дверцу – гипсовая строительная плита Gyproc 12,5 мм
- Петля дверцы люка имеет повышенную грузоподъемность и может быть облицована тяжелыми отделочными материалами, такими, как керамогранит и натуральный камень.
- Петля люка окрашена с помощью порошковой окраски, что обеспечивает надежную защиту от ржавчины.
- Люк снабжен замком, позволяющими открывать и закрывать дверцу люка нажатием. Не требуется дополнительных ручек, присосок, замков и т.п.
- Дверца люка регулируется по вертикали.
- Размер дверцы люка по габаритам совпадает с размером рамы, что позволяет без проблем облицовать её и плиткой и мозаикой.
Нажимной замок
Запатентованный замок, срабатывающий от нажатия, устанавливается со стороны петли.
Магнитная ответка
Ответка с магнитом удерживает дверцу в закрытом состоянии. При необходимости, можно открыть дверцу с помощью присоски.
Регулировка дверцы
Возможно отрегулировать дверцу по вертикали.
Для этого достаточно:
- ослабить один установочный винт, повернув его против часовой стрелки
- закрепить винт на противоположной стороне, повернув его по часовой стрелке на тоже количество оборотов
Монтажные отверстия
Предусмотрены монтажные отверстия для установки люка
Подбор люка
Укажите размер проема:
Варианты
- Стандартные размеры
Стандартные размеры
Рекомендованные розничные цены
Открыть в Telegram-боте
| Модель | Габариты, мм | Размер дверцы, мм | Внутренний проем, мм | Грузоподъем- ность, кг | Вес, кг | Розничная цена, руб | Купить | |
|---|---|---|---|---|---|---|---|---|
| Инженер-2 200х200 | 200х200х50 | 194x194 | 160х160 | 3.5 | 1.13 | 5'230 |
|
|
| Инженер-2 200х300 | 200х300х50 | 194x294 | 160х260 | 5.3 | 1.5 | 5'470 |
|
|
| Инженер-2 200х400 | 200х400х50 | 194x394 | 160х360 | 9.0 | 1.94 | 5'710 |
|
|
| Инженер-2 200х600 | 200х600х50 | 194x594 | 160х560 | 14.7 | 2.82 | 6'210 |
|
|
| Инженер-2 250х300 | 250x300x50 | 244x294 | 210x260 | 5.3 | 1.76 | 5'540 |
|
|
| Инженер-2 250х400 | 250х400х50 | 244x394 | 210х360 | 8.5 | 2.24 | 5'780 |
|
|
| Инженер-2 250х500 | 250x500x50 | 244x494 | 210x460 | 11.3 | 2.72 | 6'030 |
|
|
| Инженер-2 300х300 | 300х300х50 | 294x294 | 260х260 | 5.3 | 2.14 | 5'900 |
|
|
| Инженер-2 300х400 | 300х400х50 | 294x394 | 260х360 | 8.0 | 2.65 | 6'150 |
|
|
| Инженер-2 300х500 | 300х500х50 | 294x494 | 260х460 | 10.9 | 3.17 | 6'420 |
|
|
| Инженер-2 300х600 | 300х600х50 | 294x594 | 260х560 | 13.7 | 3.69 | 6'670 |
|
|
| Инженер-2 400х250 | 400x250x50 | 394x244 | 360x210 | 4.3 | 2.32 | 5'980 |
|
|
| Инженер-2 400х300 | 400х300х50 | 394x294 | 360х260 | 5.0 | 2.66 | 6'160 |
|
|
| Инженер-2 400х400 | 400х400х50 | 394x394 | 360х360 | 7.2 | 3.26 | 6'430 |
|
|
| Инженер-2 400х500 | 400х500х50 | 394x494 | 360х460 | 9.9 | 3.86 | 6'690 |
|
|
| Инженер-2 400х600 | 400х600х50 | 394x594 | 360х560 | 12.8 | 4.46 | 6'950 |
|
|
| Инженер-2 400х700 | 400х700х50 | 394x694 | 360х660 | 15.6 | 5.06 | 7'220 |
|
|
| Инженер-2 400х800 | 400х800х50 | 394x794 | 360х760 | 18.5 | 6.17 | 8'630 |
|
|
| Инженер-2 400х1000 | 400х1000х50 | 394x994 | 360х960 | 21.3 | 7.49 | 9'260 |
|
|
| Инженер-2 500х300 | 500x300x50 | 494x294 | 460x260 | 6.0 | 3.13 | 6'350 |
|
|
| Инженер-2 500х400 | 500х400х50 | 494x394 | 460х360 | 12.0 | 3.86 | 6'690 |
|
|
| Инженер-2 500х500 | 500х500х50 | 494x494 | 460х460 | 14.1 | 4.58 | 7'020 |
|
|
| Инженер-2 500х600 | 500х600х50 | 494x594 | 460х560 | 17.0 | 5.22 | 7'230 |
|
|
| Инженер-2 500х700 | 500х700х50 | 494x694 | 460х660 | 19.5 | 6.36 | 8'630 |
|
|
| Инженер-2 500х800 | 500х800х50 | 494x794 | 460х760 | 21.7 | 7.1 | 8'980 |
|
|
| Инженер-2 500х1000 | 500х1000х50 | 494x994 | 460х960 | 31.1 | 8.48 | 9'420 |
|
|
| Инженер-2 600х300 | 600х300х50 | 594x294 | 560х260 | 6.0 | 3.7 | 6'690 |
|
|
| Инженер-2 600х400 | 600х400х50 | 594x394 | 560х360 | 10.1 | 4.46 | 6'970 |
|
|
| Инженер-2 600х500 | 600х500х50 | 594x494 | 560х460 | 12.1 | 5.23 | 7'250 |
|
|
| Инженер-2 600х600 | 600х600х50 | 594x594 | 560х560 | 15.0 | 6.38 | 8'620 |
|
|
| Инженер-2 600х700 | 600x700x50 | 594x694 | 560x660 | 17.1 | 7.2 | 8'970 |
|
|
| Инженер-2 600х800 | 600х800х50 | 594x794 | 560х760 | 19.7 | 8.03 | 9'290 |
|
|
| Инженер-2 600х900 | 600х900х50 | 594x894 | 560х860 | 21.8 | 8.85 | 9'600 |
|
|
| Инженер-2 600х1000 | 600х1000х50 | 594x994 | 560х960 | 26.3 | 9.67 | 9'890 |
|
|
| Инженер-2 600х1200 | 600х1200х50 | 594x1194 | 560х1160 | 33.0 | 11.32 | 10'770 |
|
|
Схема установки
Открыть в Telegram-боте
Инструкция по установке
Открыть в Telegram-боте
Подготовьте проем для люка в стене
Распакуйте люк, ознакомьтесь с техническими рекоммендациями, указанными в паспорте изделия
Установите люк в подготовленный проем. Внимание! Люк должен находиться в проеме свободно, не зажат
Выровняйте положение люка в проеме с помощью
строительного уровня
Надежно закрепите люк в проёме с помощью метизов.
Внимание! Не вынимайте транспортировочный стопор
Приклейте плитку на дверцу люка
Затрите межплиточные швы на дверце и заполните силиконовым герметиком шов по периметру дверцы
После высыхания герметика прорежьте шов малярным ножом под углом в 45 градусов

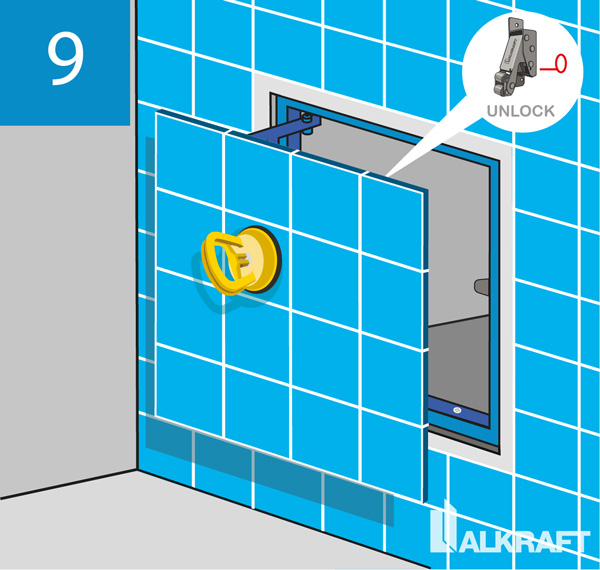

Откройте люк с помощью присоски и выньте
транспортировочный стопор из магнитно-нажимного замка. Изделие готово к
использованию
- Сверху - до 100 мм
- Снизу - до 100 мм
- Со стороны петли - до 100 мм
- С противоположной от петли стороны:
ширина люка до 400 - до 15 мм
ширина люка от 400 - до 20 мм
-
inzhener-passport.pdf
(4.61 Мб)
Паспорт люка "Инженер"
-
inzhener-photo.zip
(24.58 Мб)
Фотографии люка "Инженер" в высоком разрешении

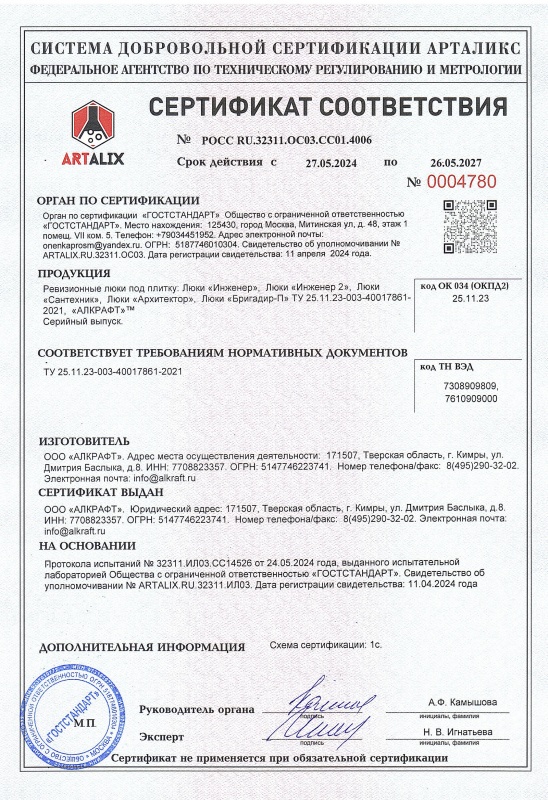

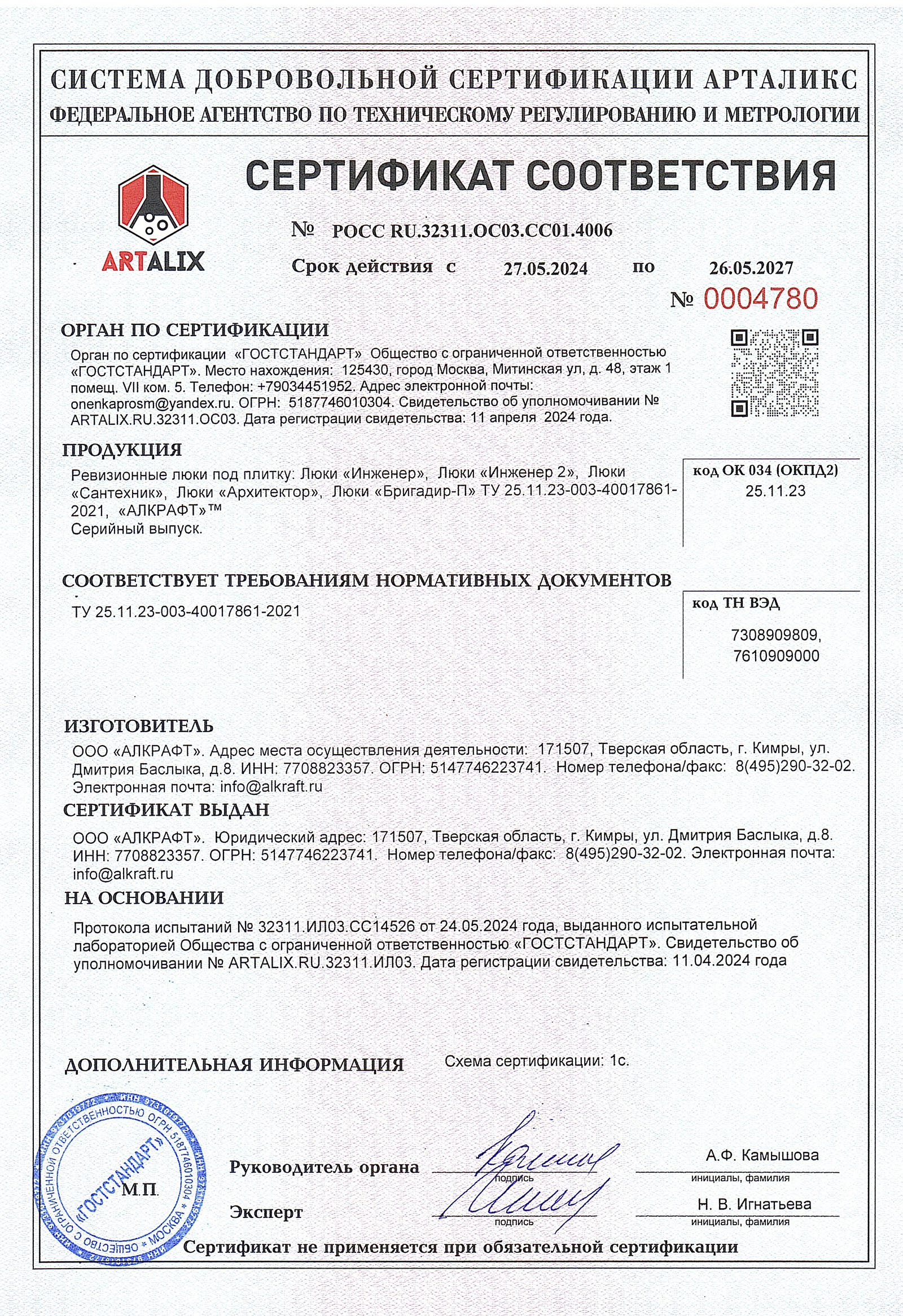

Сертификаты
