Огнестойкий люк под покраску "Пожарный" (Алкрафт)  в интерьере

Область применения

Стены и перегородки из листовых и кладочных материалов предназначенных под окраску
Для объектов, с требованиями к пожарной безопасности класса EI60/EIS60.

КЛАСС ОГНЕСТОЙКОСТИ EI60 / EIS60

Означает, что противопожарные люки с такой маркировкой могут выдерживать воздействие огня в течение 60 минут без потери своих свойств.

Конструкция люка

Рама и дверца

Изготавливается с применением закладных и лазерной сварки
Усиленный алюминиевый профиль
Вставка в дверцу из ГСП-НГ 12,5 мм (негорючая гипсовая строительная плита класса пожарной опасности КМ1)
Внутри дверцы установлена плита из минеральной ваты плотностью 70 кг/куб.м

"ЦЕПКИЙ" ПРОФИЛЬ

Профиль рамы имеет большое количество разнонаправленных полостей для обеспечения наилучшего сцепления со штукатурными материалами

Профиль люка под покраску Пожарный (Алкрафт)

Терморасширяющаяся лента

Под воздействием температуры лента многократно расширяется, заполняя все щели.
Лента препятствует распространению огня и продуктов горения в другие помещения.

Шариковый фиксатор

Помогает плотно зафиксировать дверь в закрытом положении.

Варианты профиля

Без канта

Ширина видимой кромки после облицовки составляет 1 мм

С кантом

Ширина видимой кромки после облицовки составляет 3 мм

Ручка с ЗАМКОМ

Удобная ручка

Ручка интегрирована в дверцу люка и прекрасно смотрится в интерьере
С помощью ручки дверца легко открывается

Ручка дверцы люка под покраску Пожарный (Алкрафт)

Замок с трехгранным ключом

Замок интегрирован в ручку
Надежно фиксирует дверь в закрытом положении.

Таблица размеров

Заказные размеры

Рекомендованные розничные цены

1-дверные

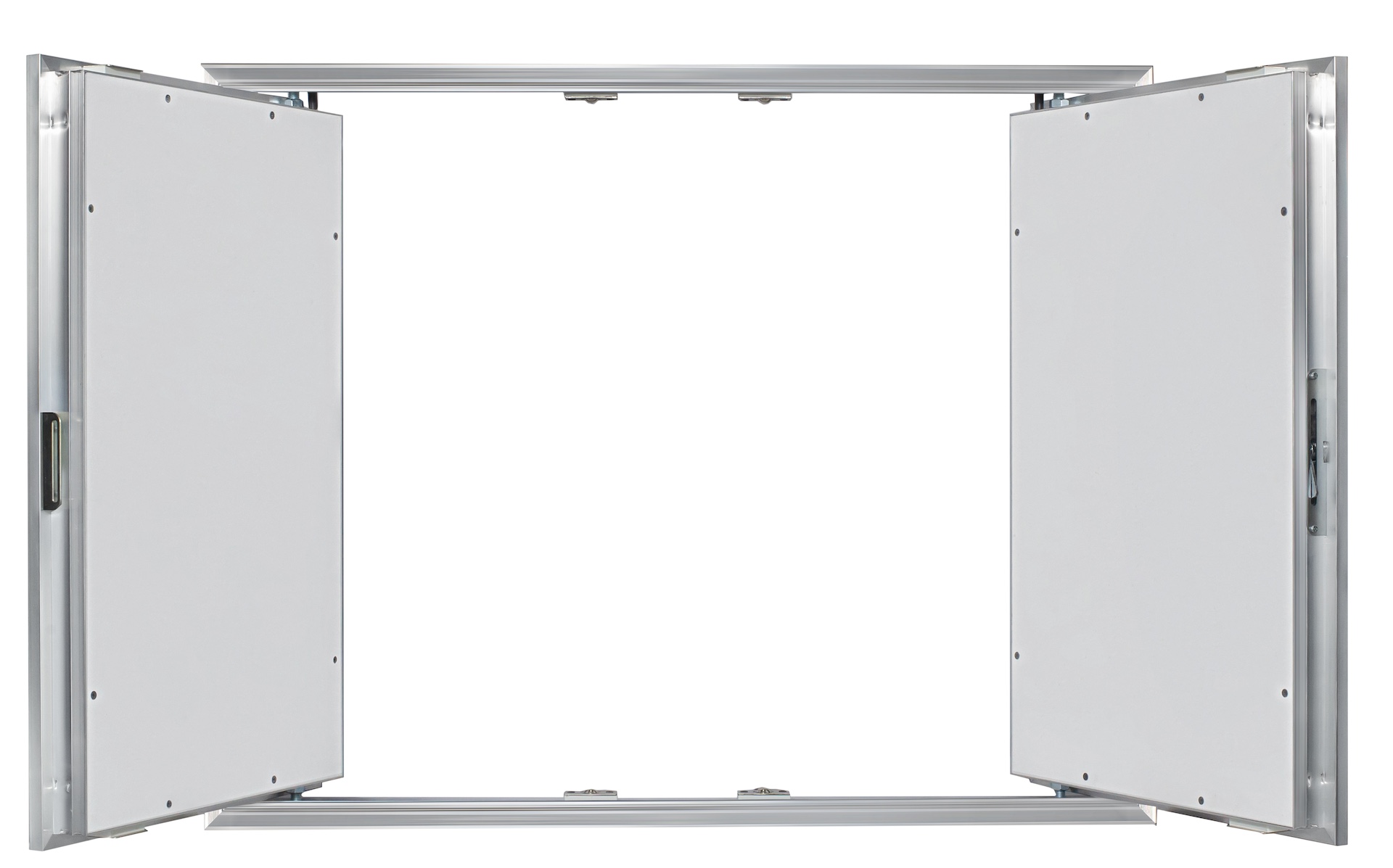

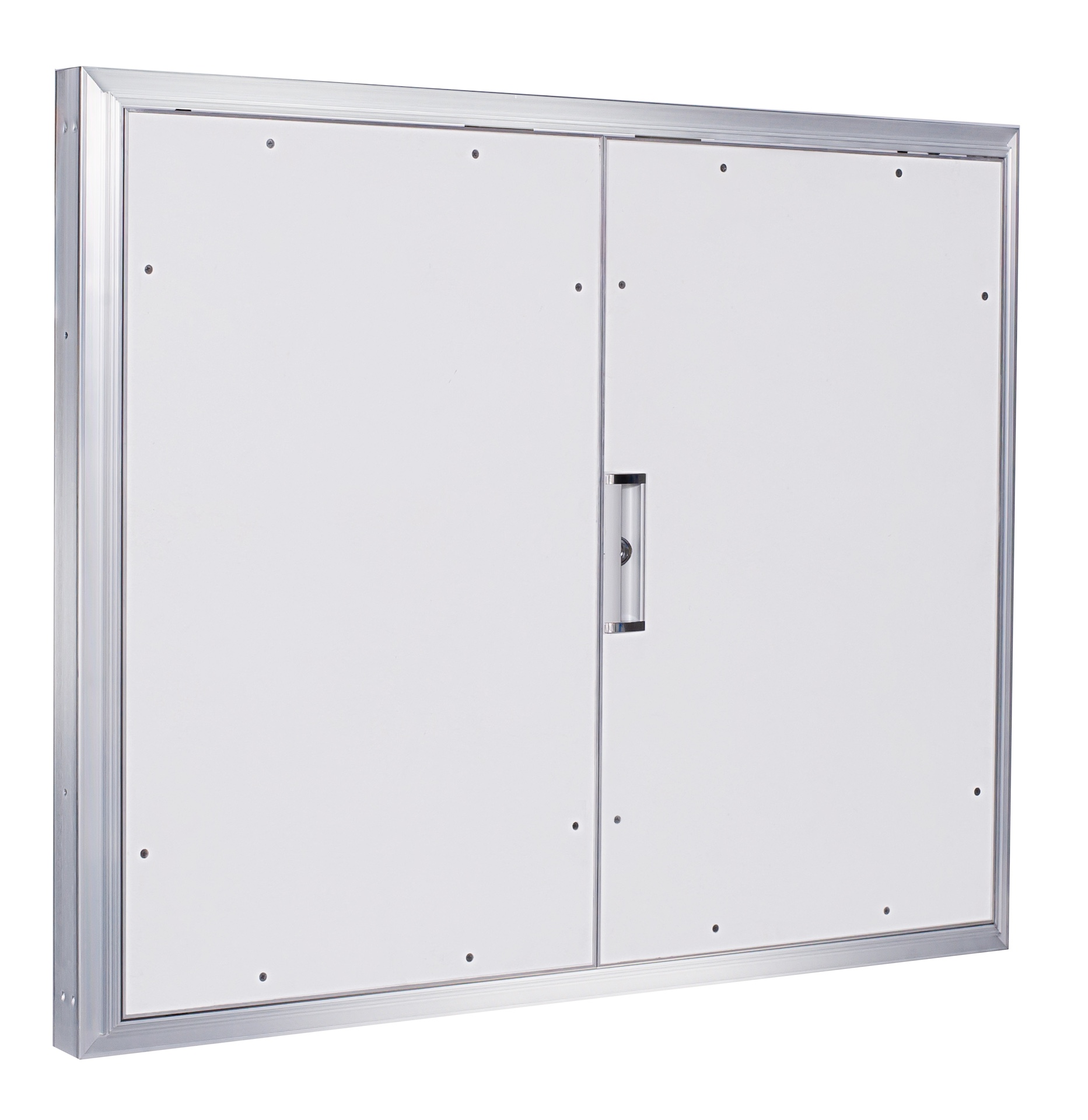

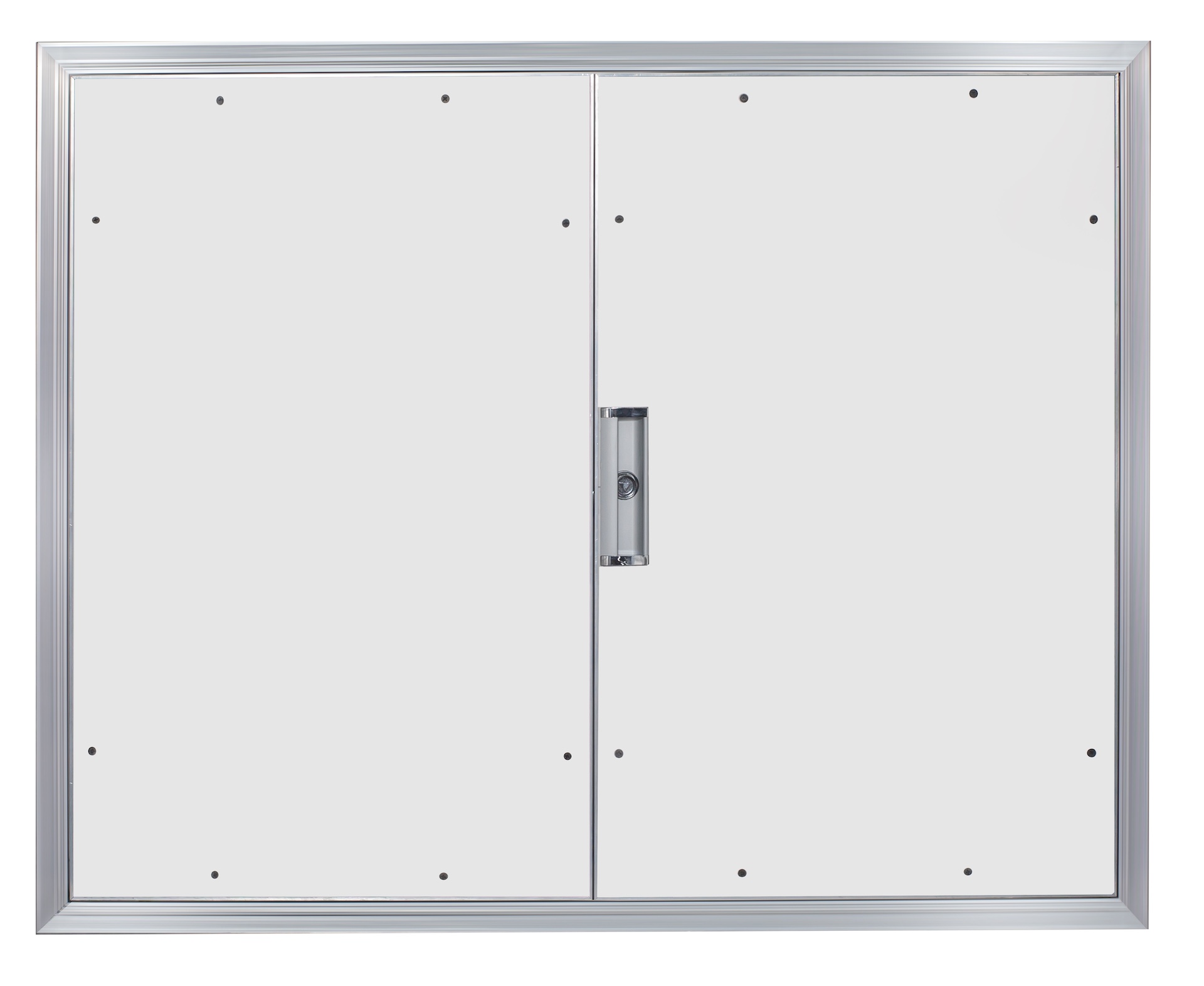

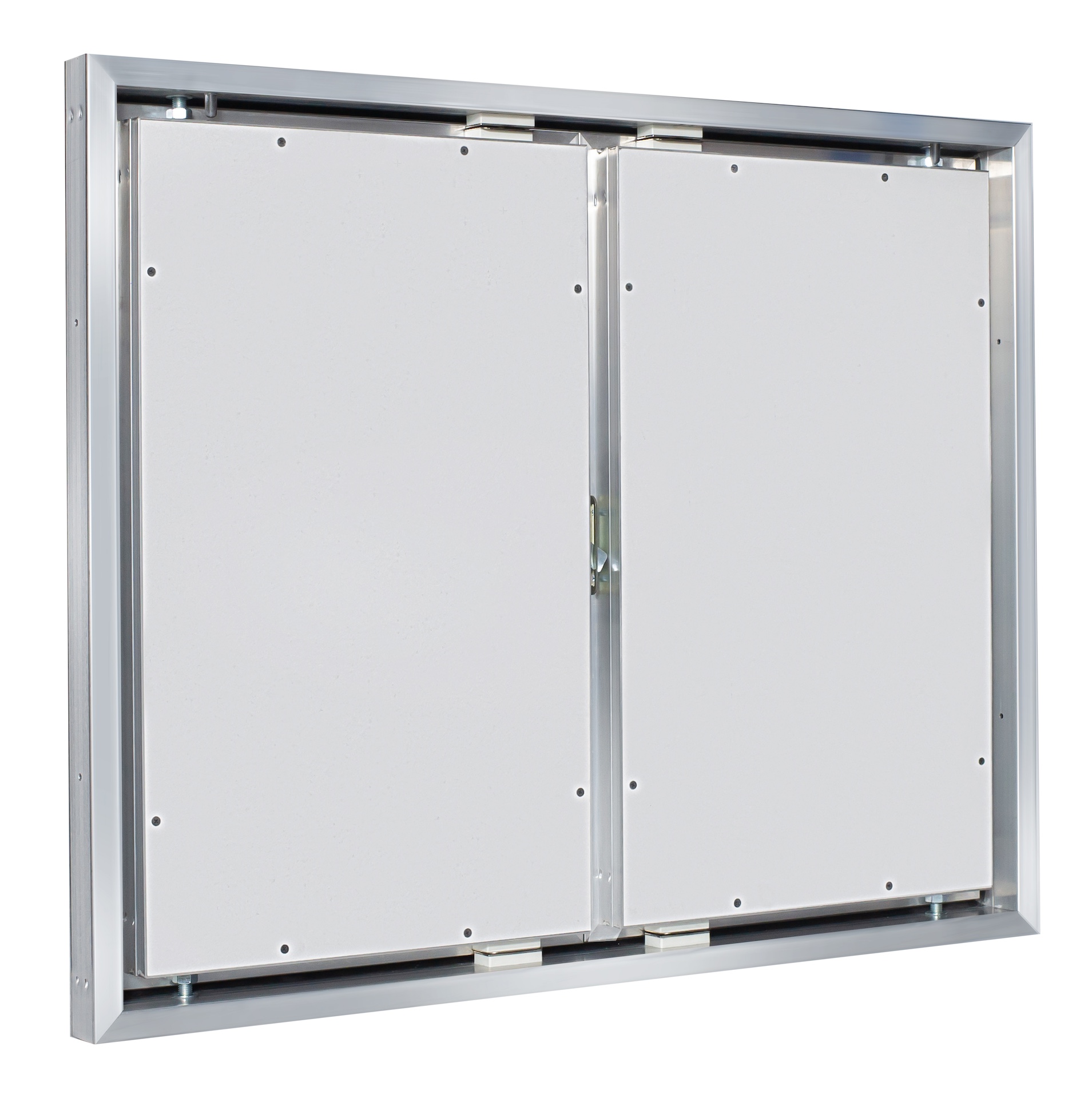

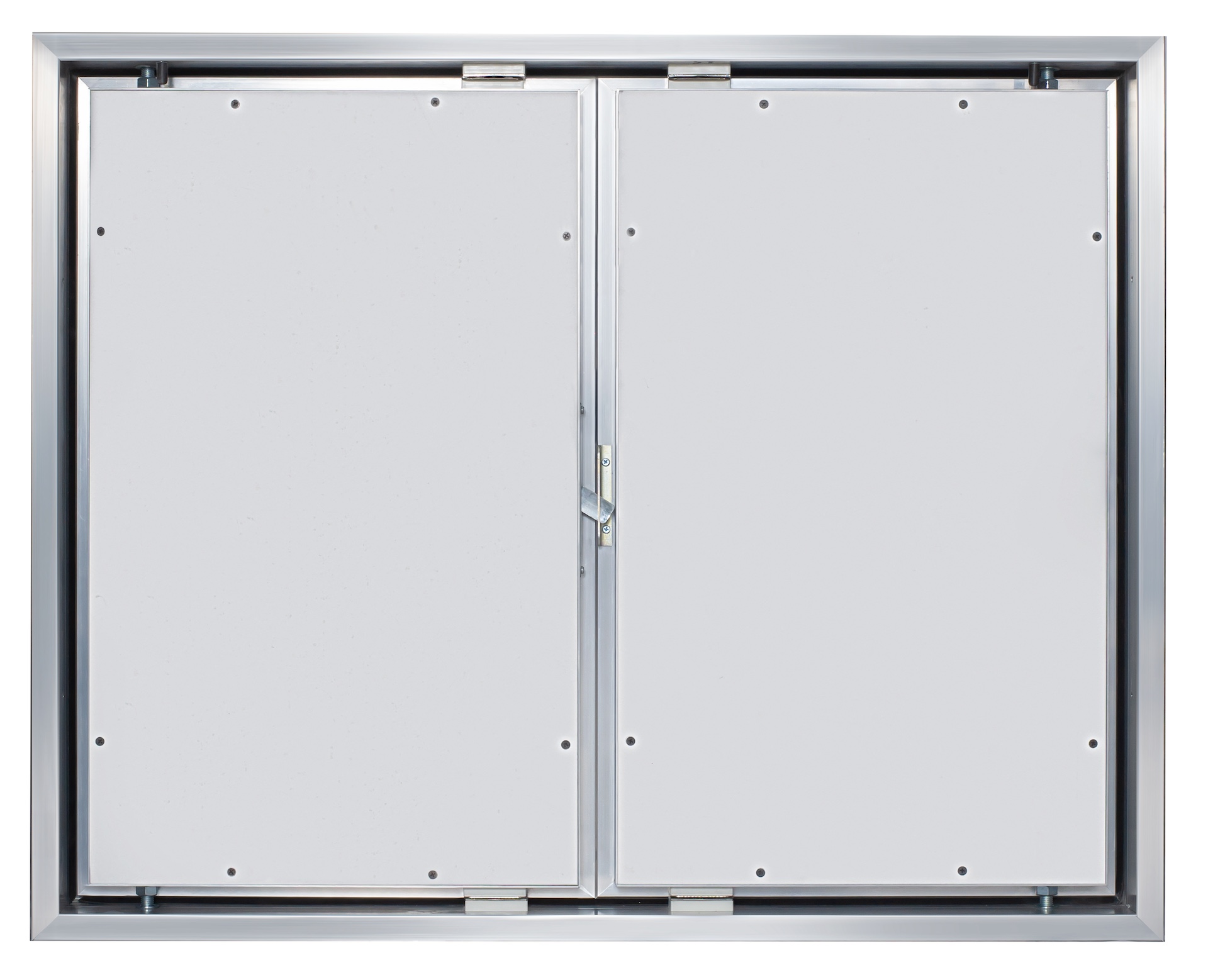

2-дверные

Размеры рамы, мм		Ширина, мм
Размеры рамы, мм		400	450	500	550	600	650	700	750	800	850	900	950	1000
В Ы С О Т А (мм)
	400	25250	25540	25830	26120	26420	26700
	450	25540	25830	26130	26430	26720	27020	27320
	500	25830	26130	26440	26730	27040	27350	27650
	550	26120	26430	26730	27050	27360	27670	27980	28290
	600	26420	26720	27040	27360	27670	27990	28310	28620	28950
	650	26700	27020	27350	27670	27990	28310	28630	28950	29290	29610
	700	27000	27320	27650	27980	28310	28630	28960	29290	29620	29950
	750	27280	27610	27960	28290	28620	28950	29290	29620	29960	30290	30630
	800	27590	27930	28260	28600	28950	29290	29620	29960	30310	30650	30990
	850	27880	28230	28570	28910	29260	29610	29950	30290	30650	30990	31330
	900	28180	28530	28880	29220	29570	29920	30280	30630	30990	31330	31680	32450
	950	28470	28820	29180	29540	29890	30240	30610	30960	31320	31680	32450	32810	33160
	1000	30850	31210	31570	31940	32300	32660	33020	33380	33750	34530	34900	35250	35610
	1050	31490	31920	32330	32760	33190	33610	34040	34470	35310	35740	36170	36590	37020
	1100	31790	32220	32650	33080	33520	33950	34380	35230	35670	36100	36540	36960	37390
	1150	32080	32520	32960	33390	33830	34270	35120	35560	36010	36450	36880	37320	37760
	1200	32380	32820	33260	33710	34150	35010	35450	35890	36350	36790	37230	37670	38390
	1250	32660	33110	33570	34020	34870	35330	35780	36220	36680	37130	37580	38310	38750
	1300	32960	33410	33860	34730	35190	35640	36100	36560	37020	37470	38210	38660	39110
	1350	33250	33710	34580	35040	35500	35960	36430	36890	37360	38100	38560	39010	39470
	1400	33550	34430	34900	35370	35830	36290	36770	37230	37990	38450	38920	39380	39850
	1450	34260	34730	35200	35680	36150	36620	37090	37830	38320	38790	39260	39740	40210
	1500	34540	35030	35500	35990	36460	36940	37690	38170	38660	39140	39620	40100	40570
	1550	34840	35330	35810	36290	36780	37540	38020	38500	39000	39480	39970	40450	40940
	1600	35140	35620	36120	36600	37370	37860	38350	38830	39340	39820	40320	40800	41300
	1650	35420	35920	36410	37180	37680	38170	38670	39160	39670	40180	40670	41170	42210
	1700	35730	36230	37010	37500	38010	38520	39010	39520	40020	40530	41030	42080	42590
	1750	36020	36800	37310	37810	38330	38830	39340	39850	40360	40870	41930	42430	42940
	1800	36590	37100	37610	38130	38640	39150	39660	40180	40700	41760	42280	42790	43300
	1850	36880	37390	37920	38440	38960	39470	39990	40510	41600	42110	42630	43150	43660
	1900	37170	37690	38220	38750	39260	39790	40320	41390	41930	42450	42980	43500	44030
	1950	37460	37990	38530	39050	39580	40110	41190	41730	42270	42790	43330	43860	44390
	2000	37770	38310	38830	39370	39910	41000	41530	42070	42620	43160	43700	44220	44760
	2050	38050	38600	39140	39680	40770	41320	41860	42400	42960	43500	44040	44590	45130
	2100	38350	38900	39450	40540	41090	41640	42190	42740	43300	43840	44390	44940	45490
	2150	38650	39200	40300	40850	41410	41960	42510	43070	43630	44190	44740	45290	45850
	2200	41560	42660	43220	43780	44350	44910	45470	46030	46600	47150	47710	48270	48830
	2250	42400	42960	43530	44090	44660	45230	45790	46360	46930	47500	48060	48620	49200
	2300	42710	43280	43850	44410	44980	45560	46130	46700	47280	47850	48430	49000	49570
	2350	42990	43580	44150	44730	45300	45870	46460	47030	47620	48200	48780	49350	49930
	2400	43290	43870	44460	45040	45620	46200	46790	47370	47960	48550	49130	49710	50300

Формула размера дверцы: [Ширина, мм] - 66 мм, [Высота, мм] - 66 мм

Формула внутреннего проема: [Ширина, мм] - 79 мм, [Высота, мм] - 63 мм

Глубина люка: 64 мм

Размеры рамы, мм		Ширина, мм
Размеры рамы, мм		600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750
В Ы С О Т А (мм)
	400	45650	45950	46240	46530	46840	47130	47430	47710	48010	48290	48600	48890	49210
	450	46080	46380	46680	46970	47280	47580	47880	48170	48480	48780	49090	49380	49700	50000
	500	46510	46810	47120	47410	47730	48040	48340	48650	48940	49250	49570	49870	50200	50510	50800
	550	46930	47240	47550	47850	48180	48490	48800	49110	49420	49720	50050	50360	50690	51000	52130	52440	52770	53080
	600	47360	47670	47990	48310	48620	48940	49260	49570	49890	50210	50530	50850	51190	52330	52640	52960	53290	53600	53920
	650	47780	48100	48430	48750	49080	49390	49710	50040	50360	50680	51010	51330	52510	52830	53150	53460	53810	54120	54440	55310
	700	48210	48540	48860	49190	49530	49860	50180	50510	50840	51150	51500	52650	53000	53330	53650	53980	54320	54640	55520	55850	56170
	750	48620	48970	49300	49630	49980	50310	50640	50970	51300	51640	52800	53130	53500	53830	54160	54490	54840	55720	56050	56380	56720	57050
	800	49050	49390	49740	50070	50420	50760	51100	51440	51770	52940	53290	53630	53990	54320	54660	55000	55910	56250	56580	56920	57260	57600	57940
	850	49480	49820	50160	50510	50870	51210	51560	51900	53070	53410	53770	54110	54490	54830	55170	56060	56420	56760	57110	57460	57800	58140	58500	58840
	900	49900	50250	50600	50960	51320	51660	52010	53190	53540	53890	54260	54600	54980	55320	56230	56580	56940	57290	57640	57990	58340	58690	59050	60500
	950	50330	50680	51030	51400	51760	52120	53300	53650	54010	54370	54730	55090	55480	56380	56730	57080	57460	57810	58170	58520	58880	59240	60700	61050
	1000	50750	51110	51470	51840	52210	53400	53760	54120	58460	58820	59200	59560	60490	60860	61220	61580	61960	62320	62670	63030	63400	64860	65230	65600
	1050	52330	52820	53300	53780	55100	55590	56070	56560	61010	61490	62000	63020	63540	64020	64510	64990	65490	65970	66460	66940	68520	69000	69500	69990
	1100	52750	53240	53730	55050	55540	56040	56520	57020	61480	61980	63020	63520	64040	64520	65010	65500	66000	66490	66980	68570	69060	69550	70050	70540
	1150	53180	53670	54990	55490	55990	56490	56980	57480	61960	63000	63510	64000	64530	65030	65520	66020	66520	67020	68610	69110	69600	70100	70600	71100
	1200	53610	54930	55430	55930	56450	56940	57450	57950	62980	63470	63990	64500	65030	65520	66030	66520	67040	68630	69140	69630	70140	70650	71150	71660
	1250	54850	55360	55860	56370	56900	57400	57910	58960	63450	63960	64480	64980	65510	66030	66530	67040	68660	69160	69670	70170	70680	71190	71710	72220
	1300	55280	55790	56300	56810	57340	57850	58910	59430	63910	64430	64960	65470	66000	66520	67040	68640	69170	69690	70200	70710	71220	71740	72260	72770
	1350	55700	56210	56740	57260	57790	58850	59370	59890	64390	64900	65440	65960	66500	67030	68630	69160	69690	70210	70720	71240	71770	72290	72810	73330
	1400	56130	56640	57170	57700	58790	59310	59830	60360	64860	65390	65930	66440	66990	68620	69140	69670	70210	70730	71250	71780	72310	72820	73360	73890
	1450	56540	57080	57610	58690	59230	59770	60300	60820	65330	65860	66400	66940	68590	69120	69650	70180	70720	71250	71780	72320	72850	73370	73910	74450
	1500	56970	57510	58590	59130	59680	60220	60750	61290	65810	66330	66880	68520	69080	69620	70150	70690	71240	71780	72320	72850	73390	73920	74470	75000
	1550	57400	58490	59030	59570	60130	60670	61210	61760	66270	66820	68470	69010	69580	70120	70660	71210	71760	72300	72850	73390	73920	74460	75020	75560
	1600	58370	58920	59470	60010	60570	61120	61670	62220	66740	68390	68950	69500	70070	70620	71160	71710	72270	72820	73370	73920	74460	75010	75570	76120
	1650	58800	59350	59900	60460	61020	61570	62130	62680	68310	68860	69440	69990	70570	71120	71670	72230	72790	73350	73900	74450	75010	75560	76120	76690
	1700	59220	59780	60340	60900	61470	62030	62590	64240	68790	69350	69920	70480	71060	71630	72180	72740	73310	73870	74430	74990	75550	76110	76690	77240
	1750	59650	60210	60780	61340	61920	62480	64150	64710	69260	69820	70400	70970	71560	72120	72680	73250	73830	74400	74960	75530	76090	76650	77240	77800
	1800	60060	60640	61210	61780	62360	64040	64610	65180	69720	70290	70880	71450	72050	72630	73190	73760	74340	74910	75490	76060	76630	77200	77790	78360
	1850	60490	61070	61650	62220	63910	64490	65070	65640	70200	70780	71360	71940	72550	73120	73690	74280	74860	75440	76010	76600	77170	77750	78340	78920
	1900	60920	61510	62080	63760	64350	64940	65520	66100	70670	71250	71850	72430	73030	73620	74200	74780	75390	75970	76540	77130	77710	78290	78900	79480
	1950	61340	61930	63620	64200	64810	65400	65980	66580	71140	71720	72330	72920	73530	74120	74710	75300	75900	76490	77080	77660	78260	78840	79450	80030
	2000	61770	63460	64060	64650	65260	65850	66440	67040	71610	72210	72810	73410	74020	74620	75210	75810	76420	77020	77610	78200	78800	79390	80000	80590
	2050	63290	63890	64490	65090	65710	66300	66910	67500	72090	72680	73300	73890	74520	75120	75720	76320	76940	77530	78140	78730	79340	79940	80550	81150
	2100	63720	64320	64930	65530	66150	66750	67360	67970	72550	73150	73780	74390	75010	75620	76220	76830	77460	78060	78670	79270	79880	80480	81100	81710
	2150	64130	64750	65370	65970	66600	67210	67820	68440	73020	73640	74270	74870	75510	76120	76730	77350	77970	78580	79190	79810	80410	81030	81660	82260
	2200	64560	65180	65800	66410	67050	67670	68280	68900	84670	85290	85910	86530	87180	87800	88410	89030	89670	90280	90900	91510	92130	92750	93380	94000
	2250	64980	65610	66240	66850	67490	68120	68740	69360	85130	85760	86400	87030	87670	88290	88920	89540	90180	90800	91430	92050	92670	93300	93930	94560
	2300	65410	66040	66660	67300	67940	68570	69190	69830	85610	86230	86880	87510	88170	88800	89420	90050	90700	91330	91950	92580	93210	93850	94480
	2350	65840	66470	67100	67740	68390	69020	69660	70290	86080	86720	87370	87990	88660	89290	89930	90570	91220	91840	92480	93120	93760
	2400	66260	66900	67540	68180	68830	69480	70120	70760	86550	87190	87850	88490	89150	89800	90440	91070	91730	92370	93010	93660	94300

Формула размера дверцы: [Ширина, мм] - 66 мм, [Высота, мм] - 66 мм

Формула внутреннего проема: [Ширина, мм] - 79 мм, [Высота, мм] - 63 мм

Глубина люка: 64 мм

Схема установки

Открыть в Telegram

Инструкция по установке

Открыть в Telegram

Подготовьте прочный каркас для люка

Распакуйте люк, ознакомьтесь с техническими рекоммендациями, указанными в паспорте изделия

Установите люк в подготовленный проем.
Внимание! Люк должен находиться в проеме свободно, не зажат

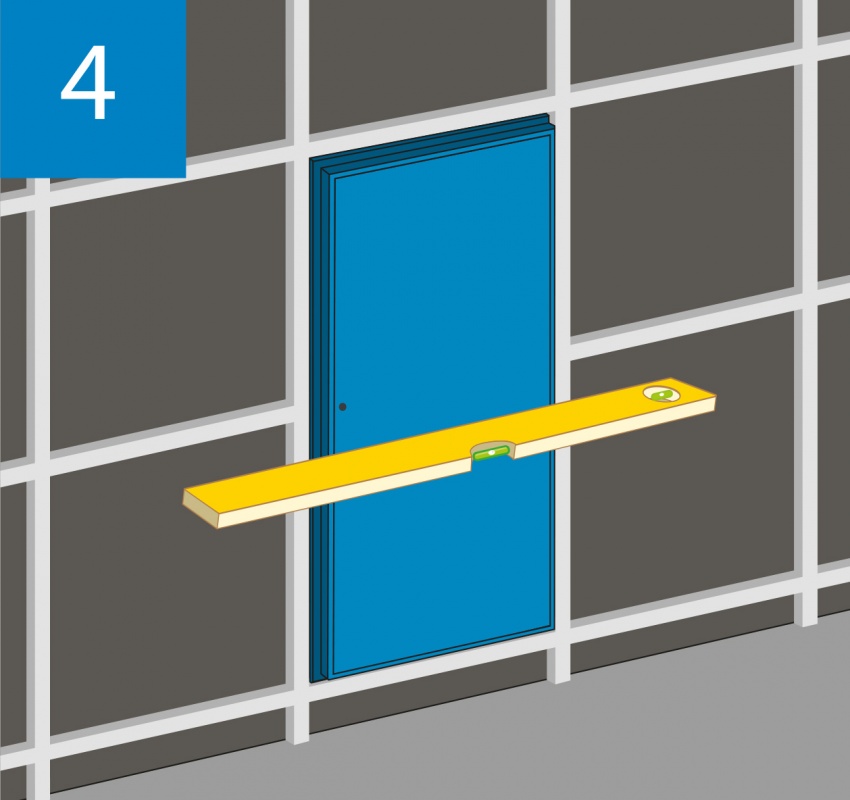

Выровняйте положение люка в проеме с помощью строительного уровня
Внимание! Дверца люка должна выступать от плоскости стены на толщину облицовочного материала
