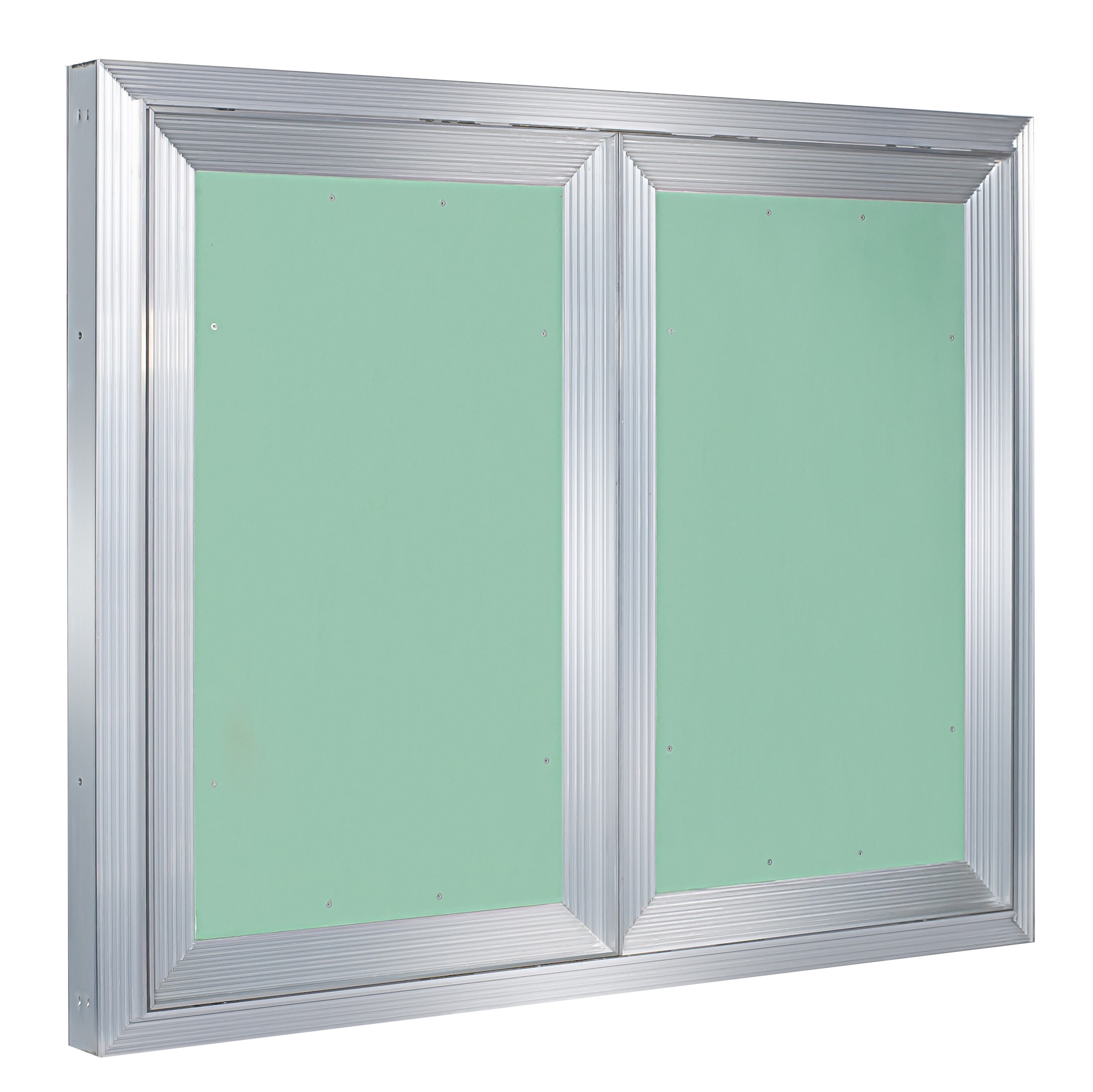

Люк-дверь под плитку "Бригадир-П"

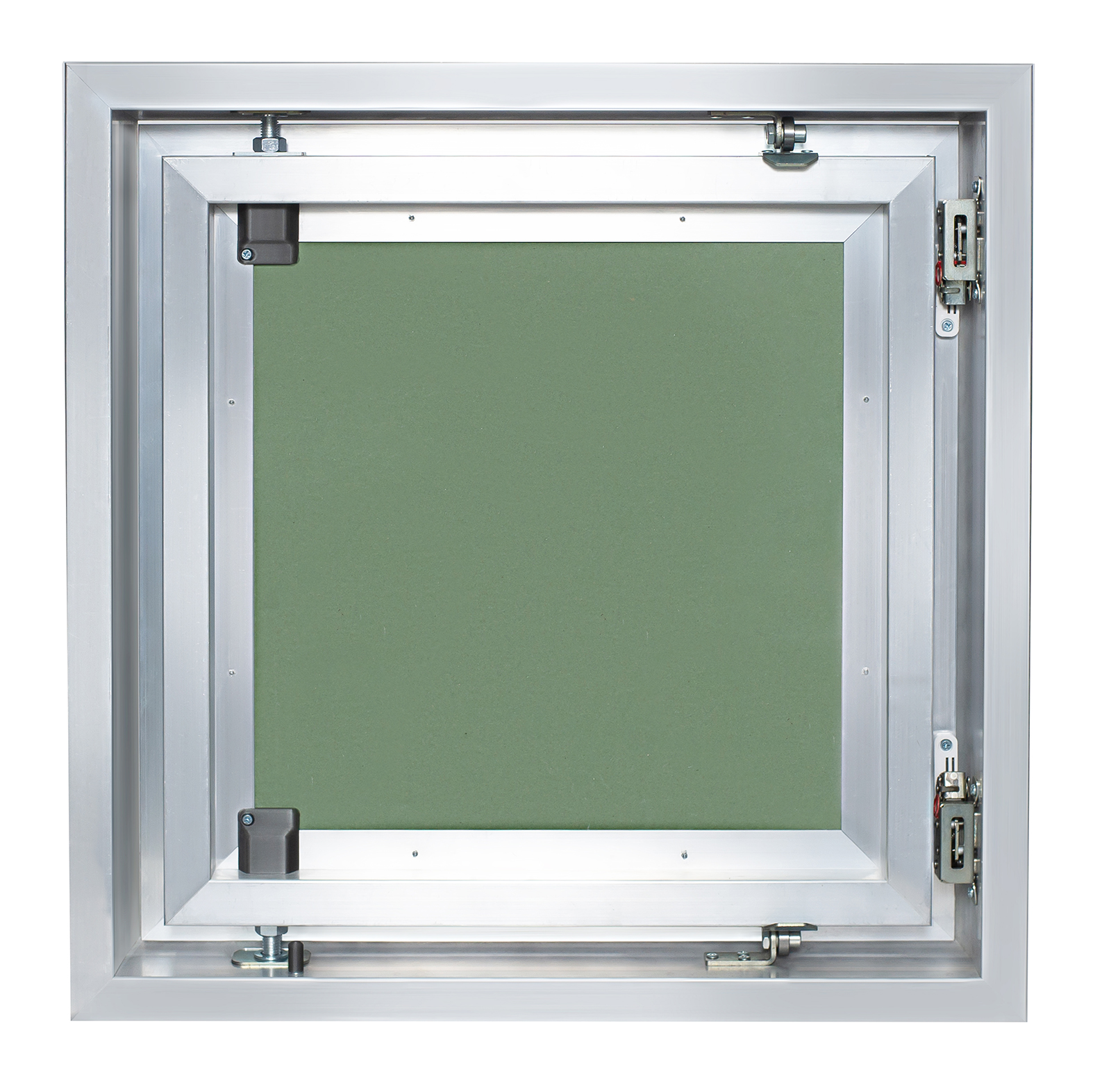

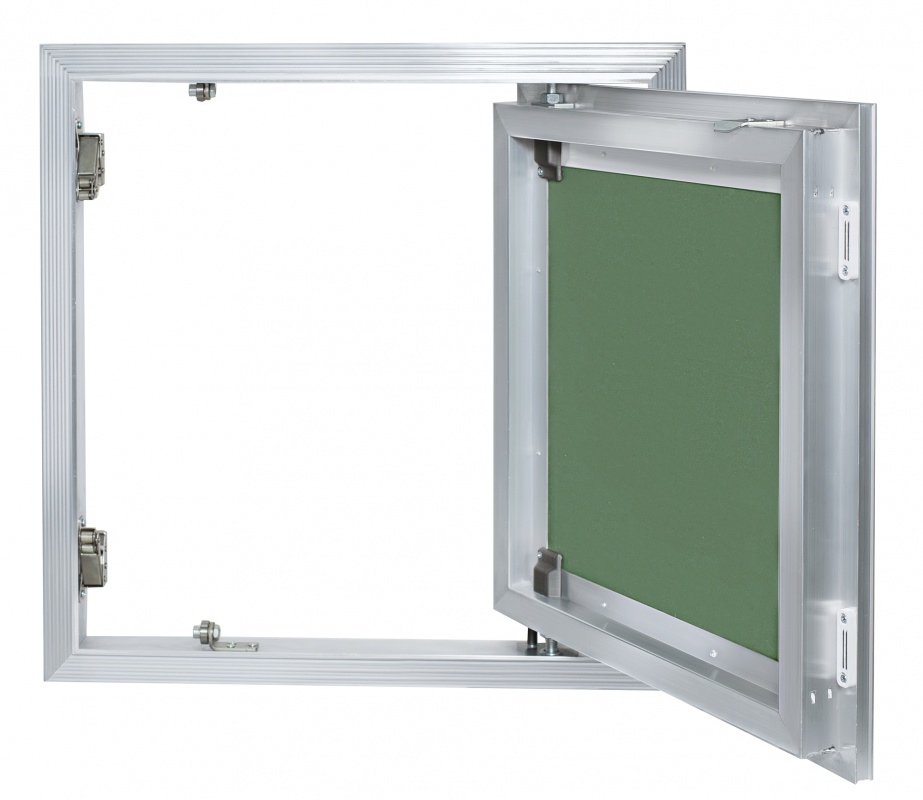

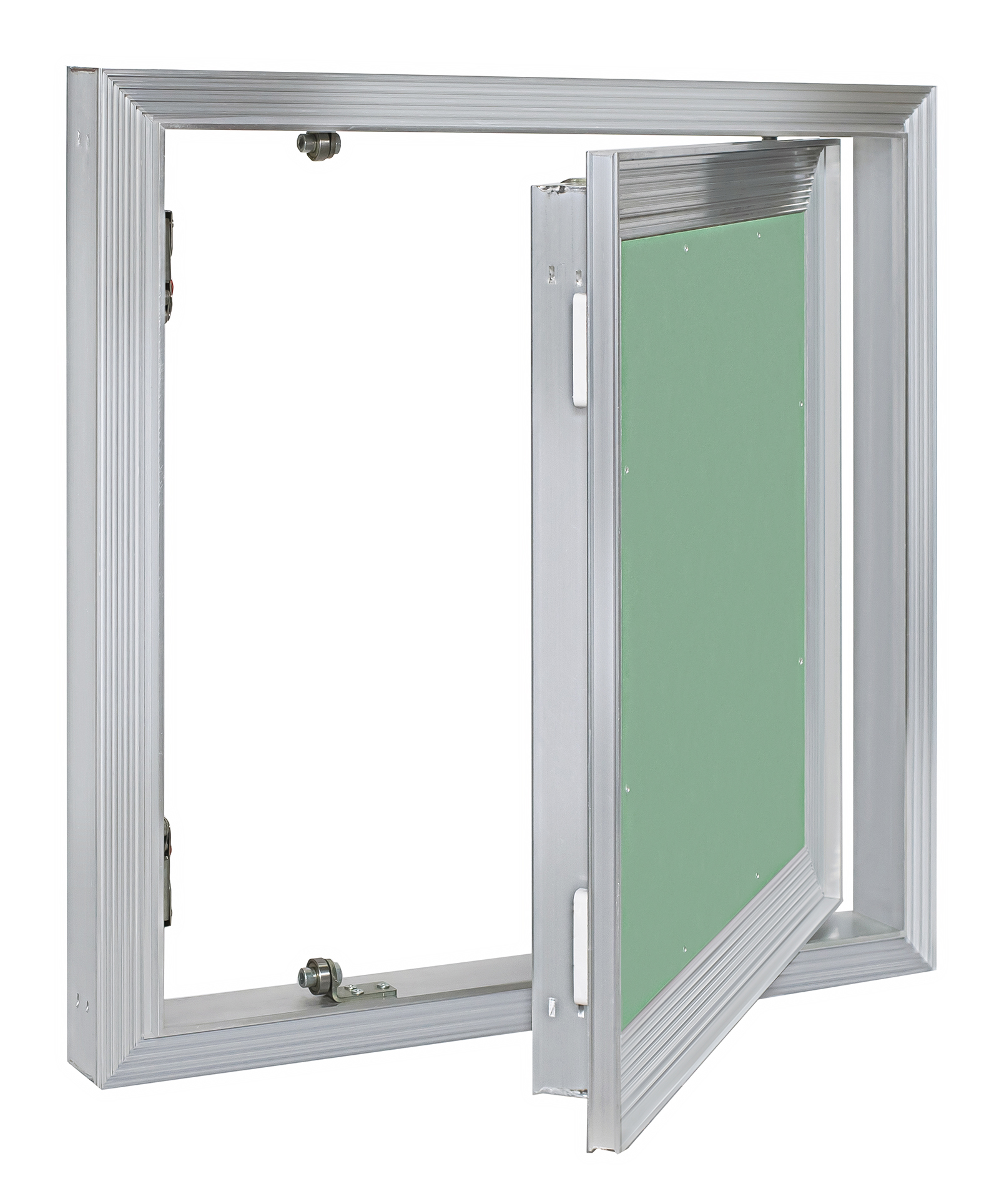

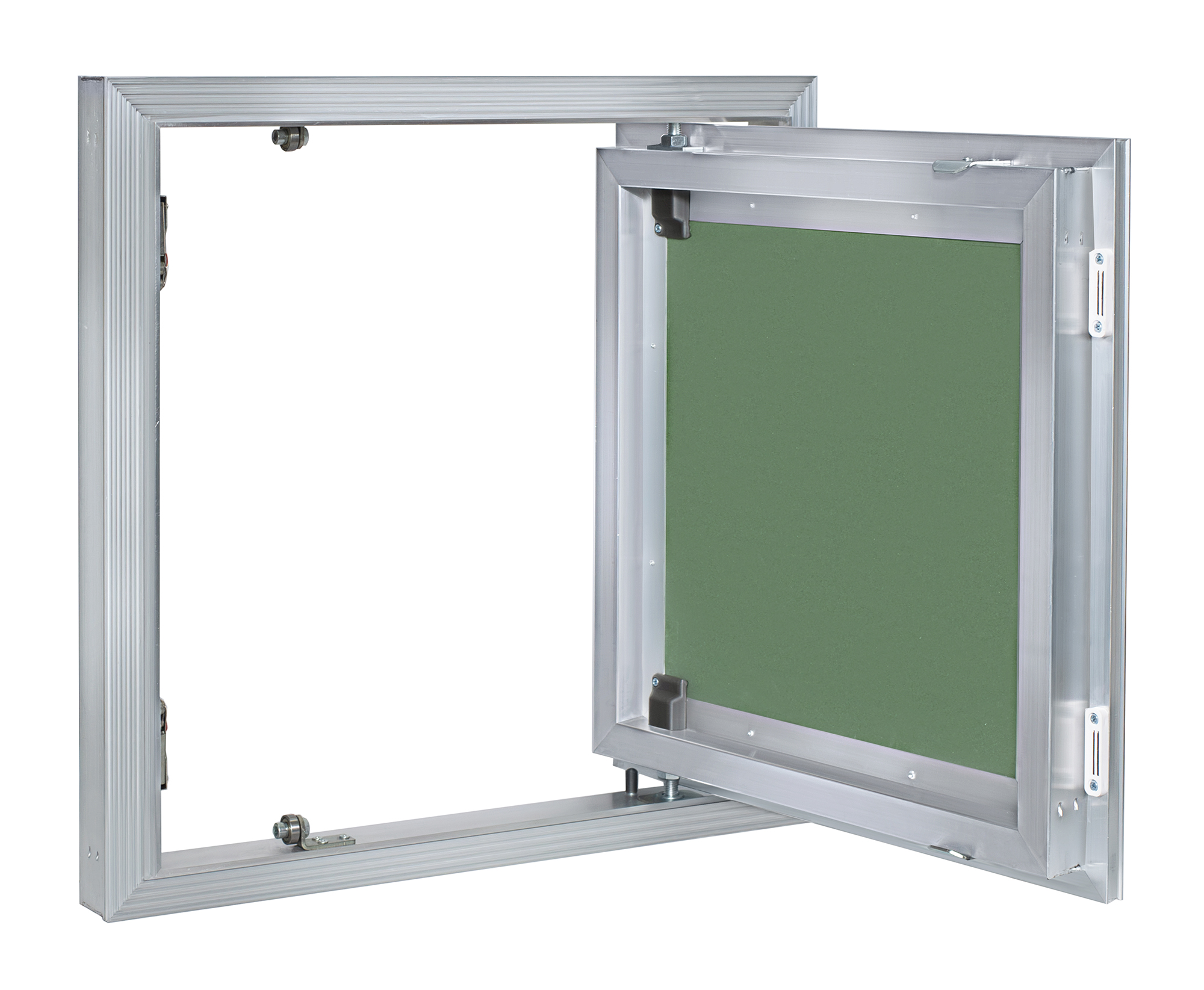

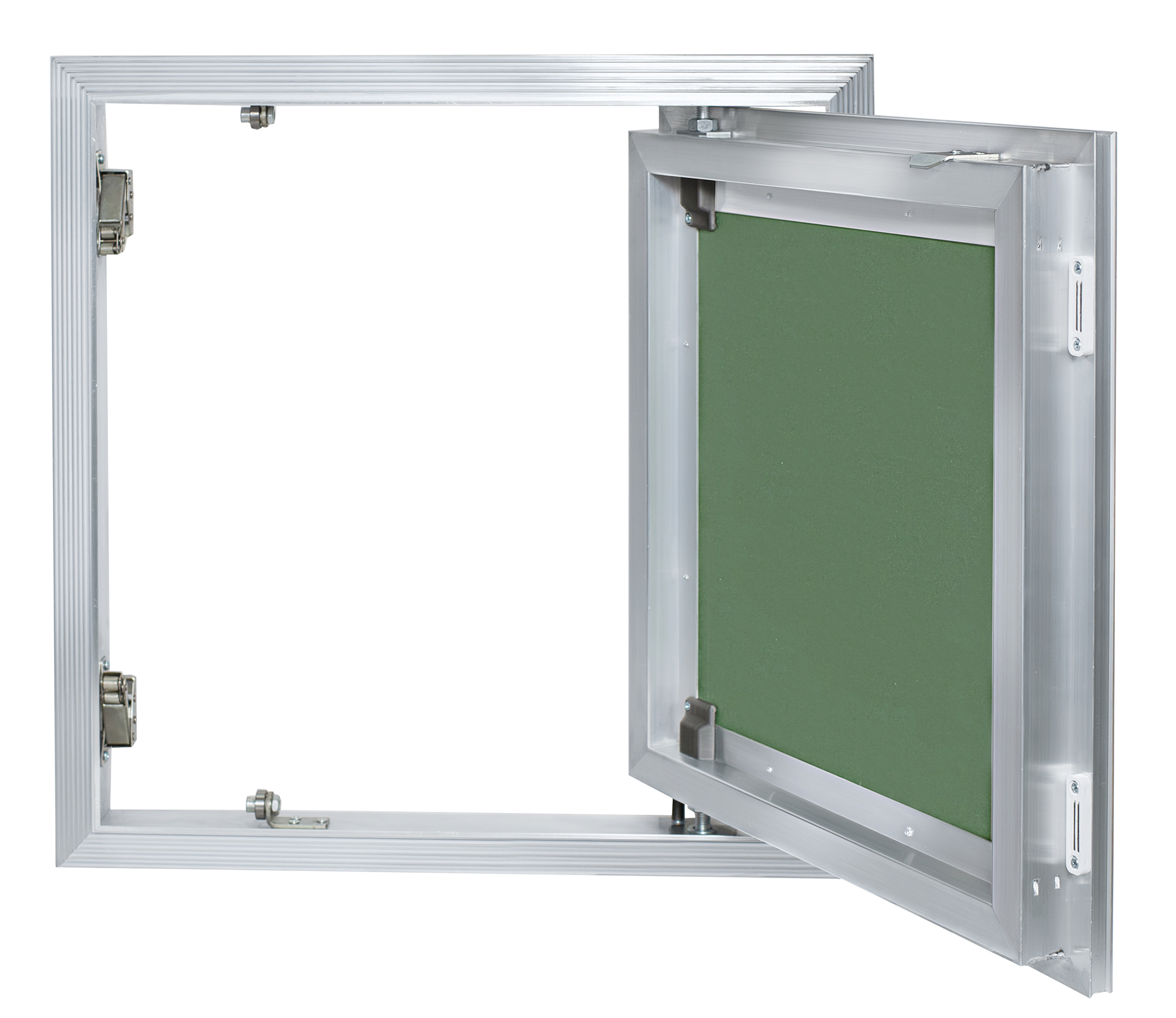

Технический люк-дверь под плитку "Бригадир-П" (Алкрафт)
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт)
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт)
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт)
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт)

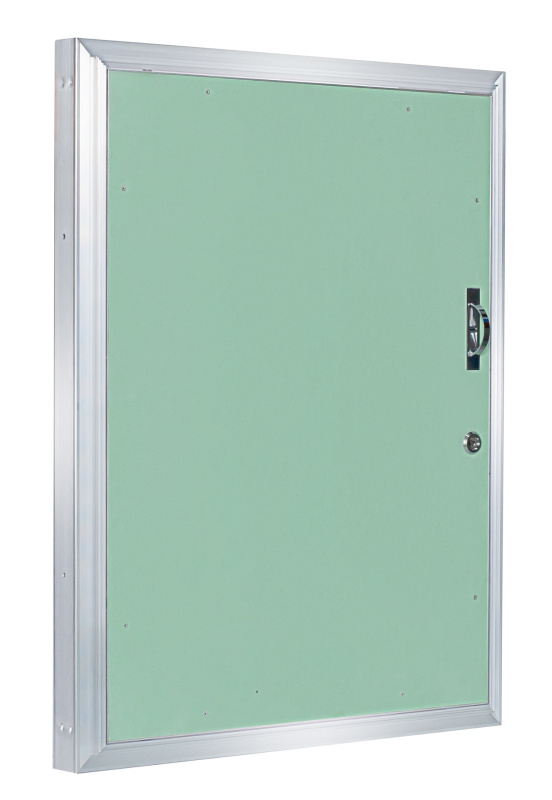

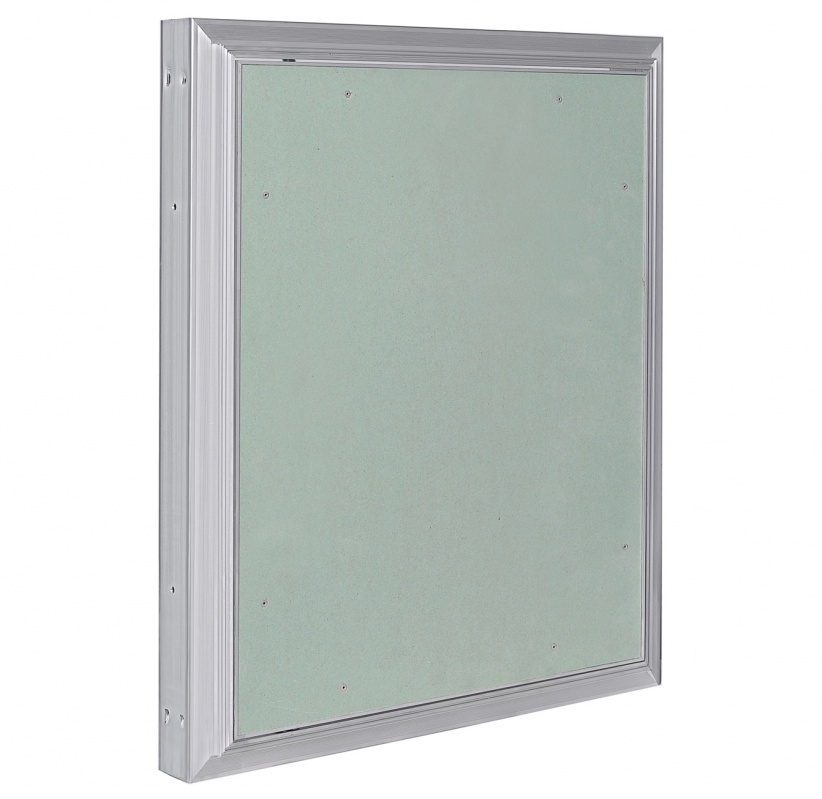

Бригадир-П

Техническая дверь под плитку

Тип
люк под плитку / техническая дверь
Место установки
в стену
Механизм
на петле
Метод открывания
от нажатия
Уплотнитель
без уплотнителя
Гарантия
5 лет
Цена
от 16'570 руб.
 Отправить заявку
Купить в магазинах
Рассчитать в Telegram

Подбор люка

Укажите размер проема:
x

Варианты

  • Обзор
  • Размеры
  • Как установить
  • Техдокументация
Посмотреть в Telegram

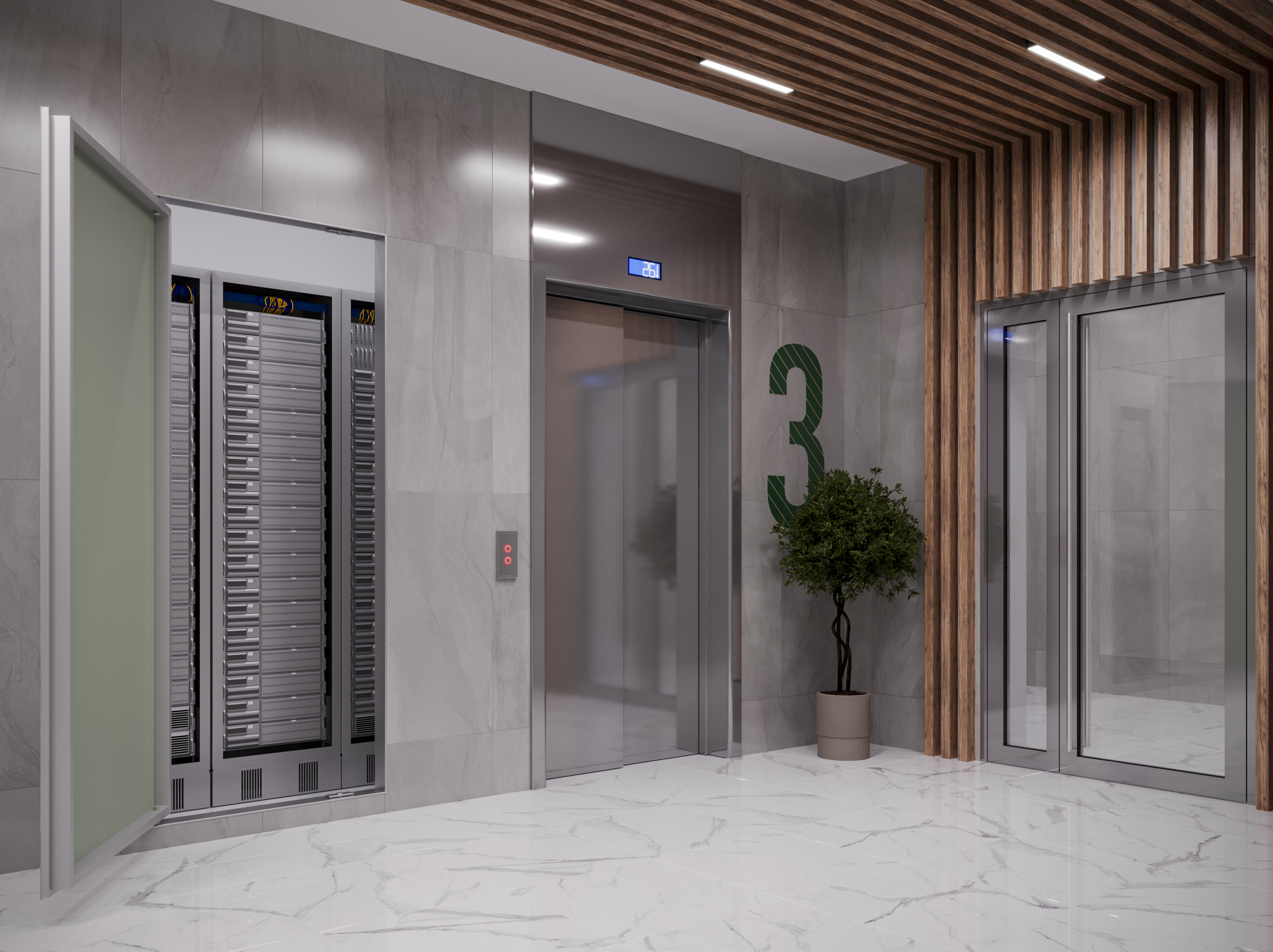

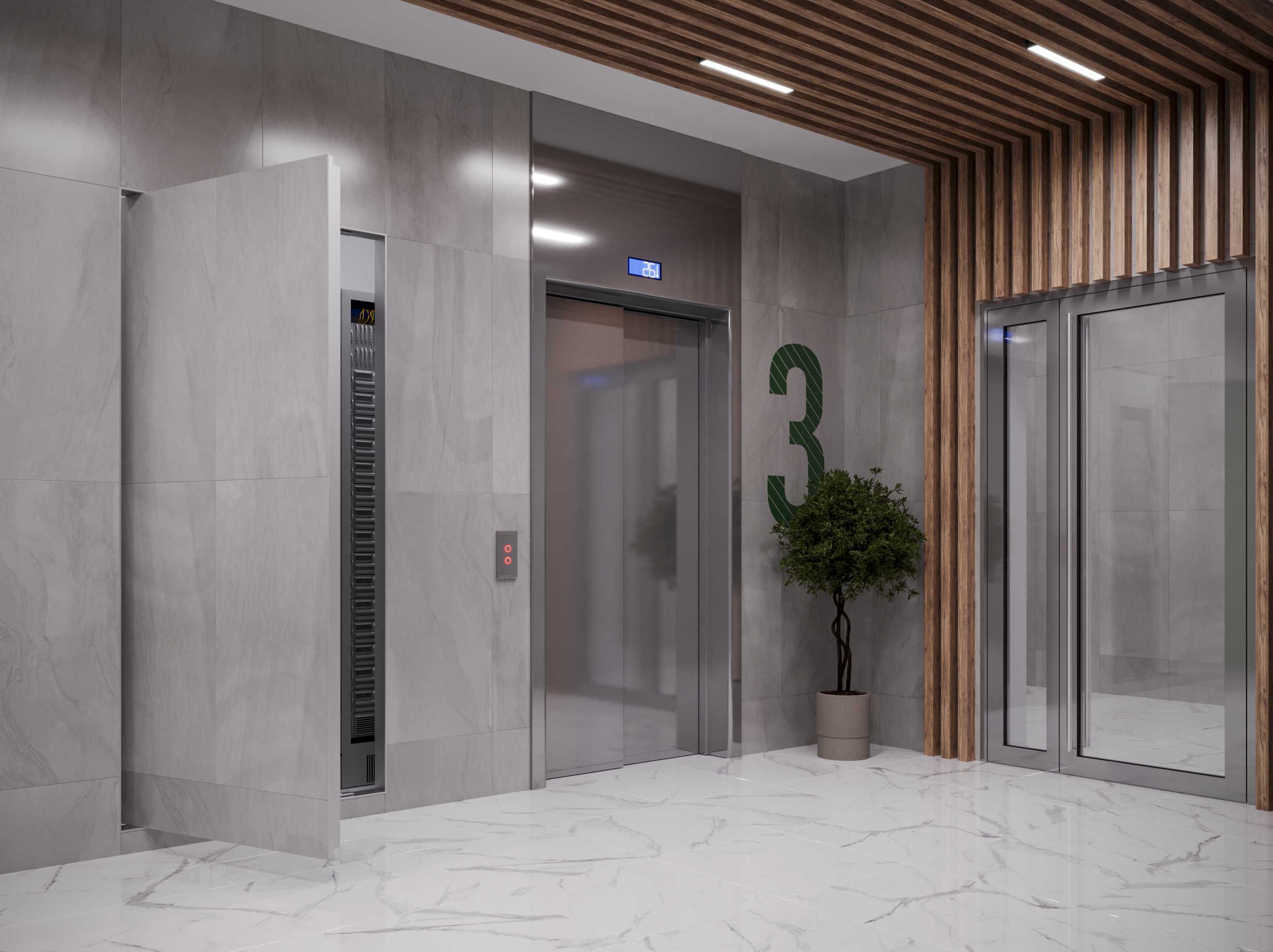

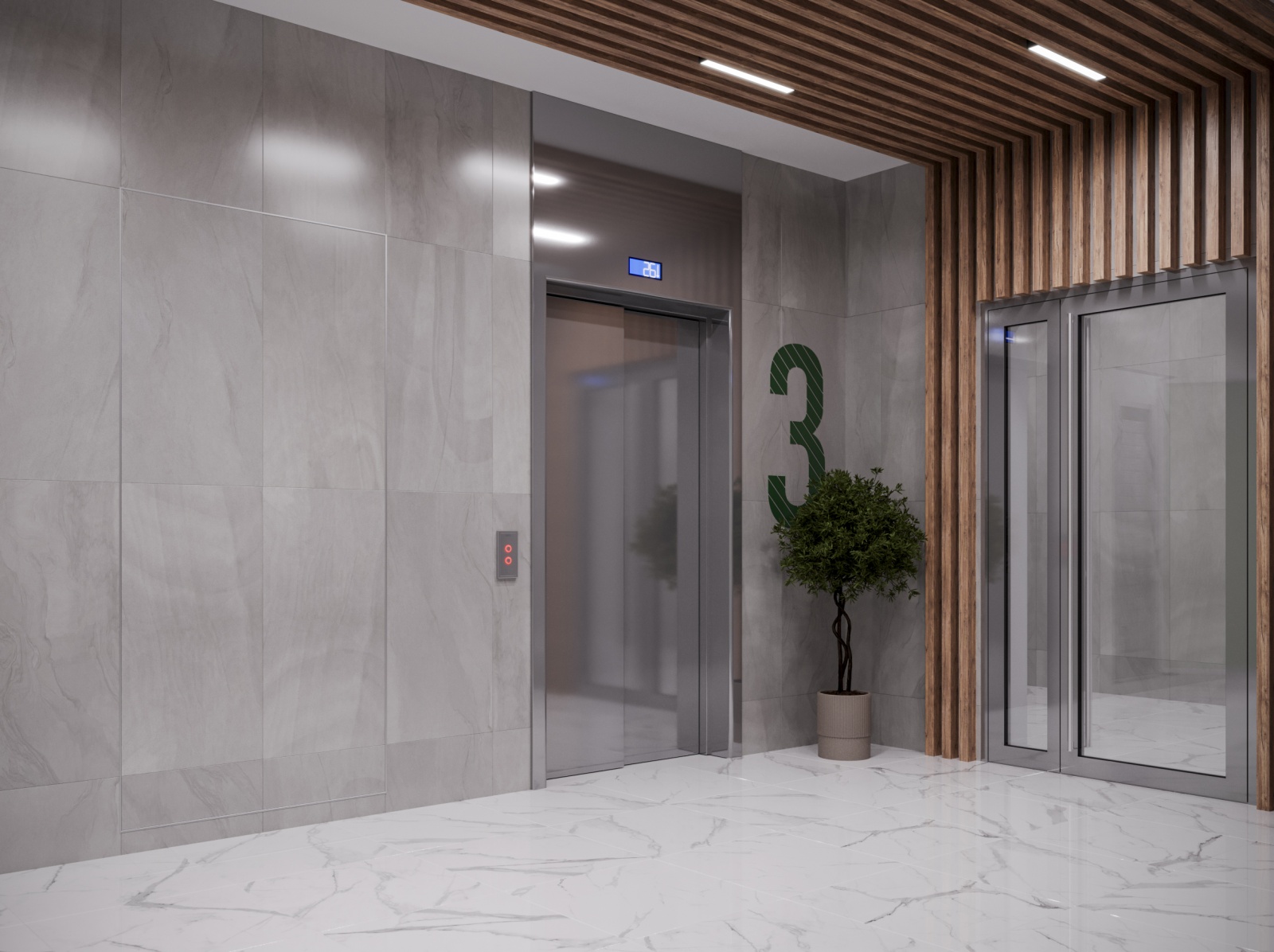

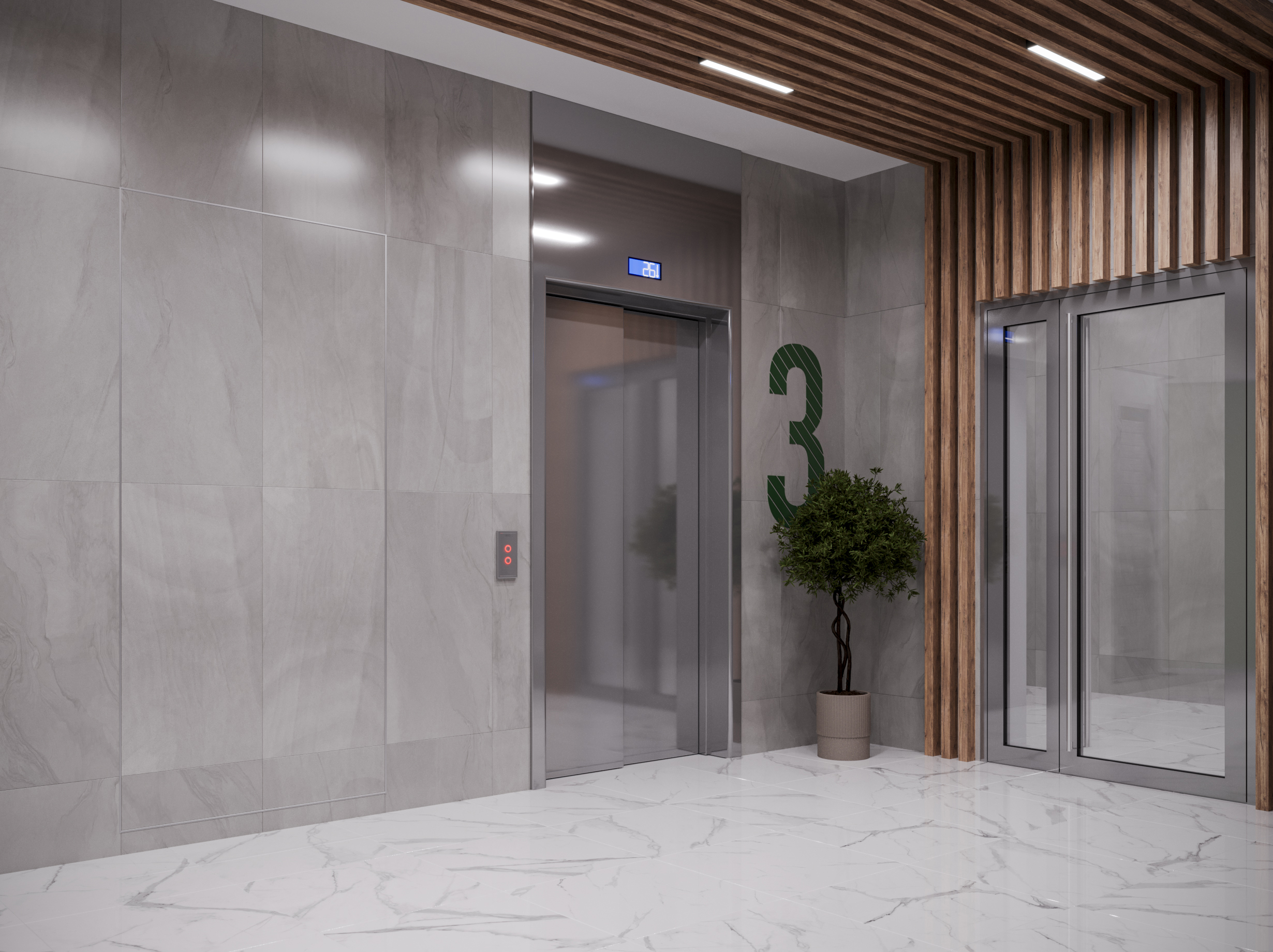

Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) в интерьере
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) в интерьере
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) в интерьере

ОСОБЕННОСТИ

Конструктивно люк-дверь состоит из специального особо прочного алюминиевого профиля и влагостойкого гипсокартона толщиной 12,5мм.



Люк-дверь собирается с применением надежных  закладных элементов  без использования сварки. Петли выполнены из стали и регулируются по высоте.

НАЗНАЧЕНИЕ

Технические двери предназначены для больших проемов в стене, для скрытия инженерных коммуникаций. Монтируются, в большинстве своем, в коридорах, лестничных площадках, лифтовых холлах жилых и нежилых домов.



Подходят там, где используются тяжелые облицовочные материалы. Устанавливаются в стены, выполненные из прочных материалов: бетон, кирпич, блоки и т.п.

Преимущества

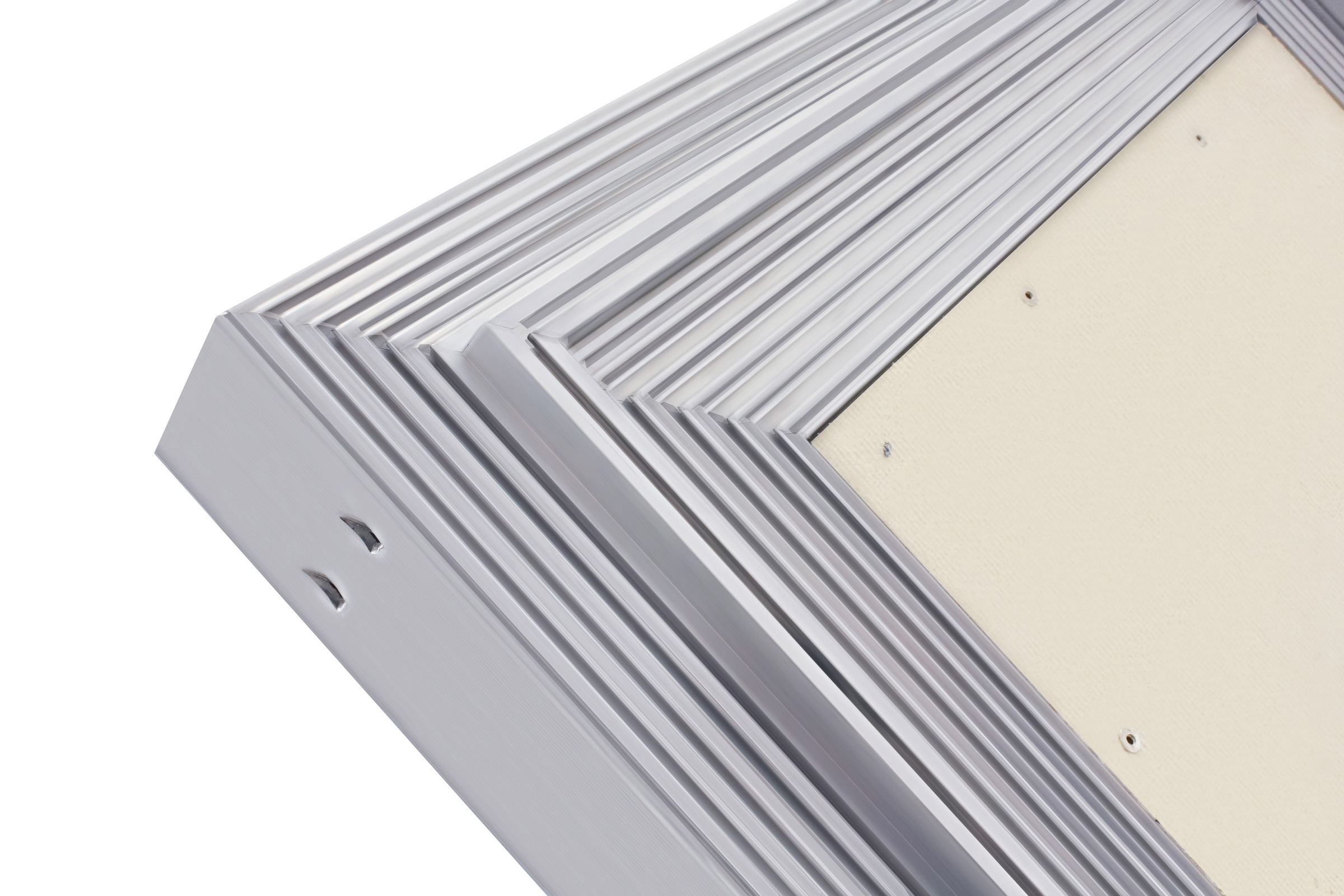

Специальный профиль

Разработан в тесном контакте со строителями и отделочниками на основе опыта установки и эксплуатации технических дверей. На базе этих знаний нашими инженерами-конструкторами спроектирован специальный усиленный алюминиевый профиль рамы и двери, который теперь позволяет:

  • нести большие нагрузки - до 32 кг/кв.м.
  • использовать отделочный материал без подрезки
  • изготавливать широкую линейку размеров
    от 350 мм до 2700 мм по ширине и высоте
Дверца

Гениальная простота конструкции петли – залог долговечной безотказной работы конструкции. Тысячи открываний и закрываний – этой двери всё нипочём!

  • Дверь открывается на 130 градусов
  • Регулируется по высоте с помощью шестигранного ключа 10 мм
  • В закрытом положении опирается на роликовые фиксаторы, исключающие провисание



Дверь может быть облицована любым материалом толщиной до 10 мм

  • Керамическая плитка
  • Керамогранит
  • Мрамор
  • Декоративный кирпич
  • Гипсовые 3D-панели
  • Дерево
Дополнения
Благодаря универсальности конструкции вы можете фантазировать с фурнитурой.
Выбирайте ручки, замки, толкатели и т.д. под любую задачу.
Магнитно-нажимные замки
  • Этот замок позволяет открывать дверцу люка  легким нажатием
  • Магниты, расположенные на толкателях замка удерживают дверцу от непроизвольного открывания
  • Устанавливается по 2 замка на дверцу
  • Таблица размеров

Заказные размеры

Рекомендованные розничные цены
  • 1-дверца

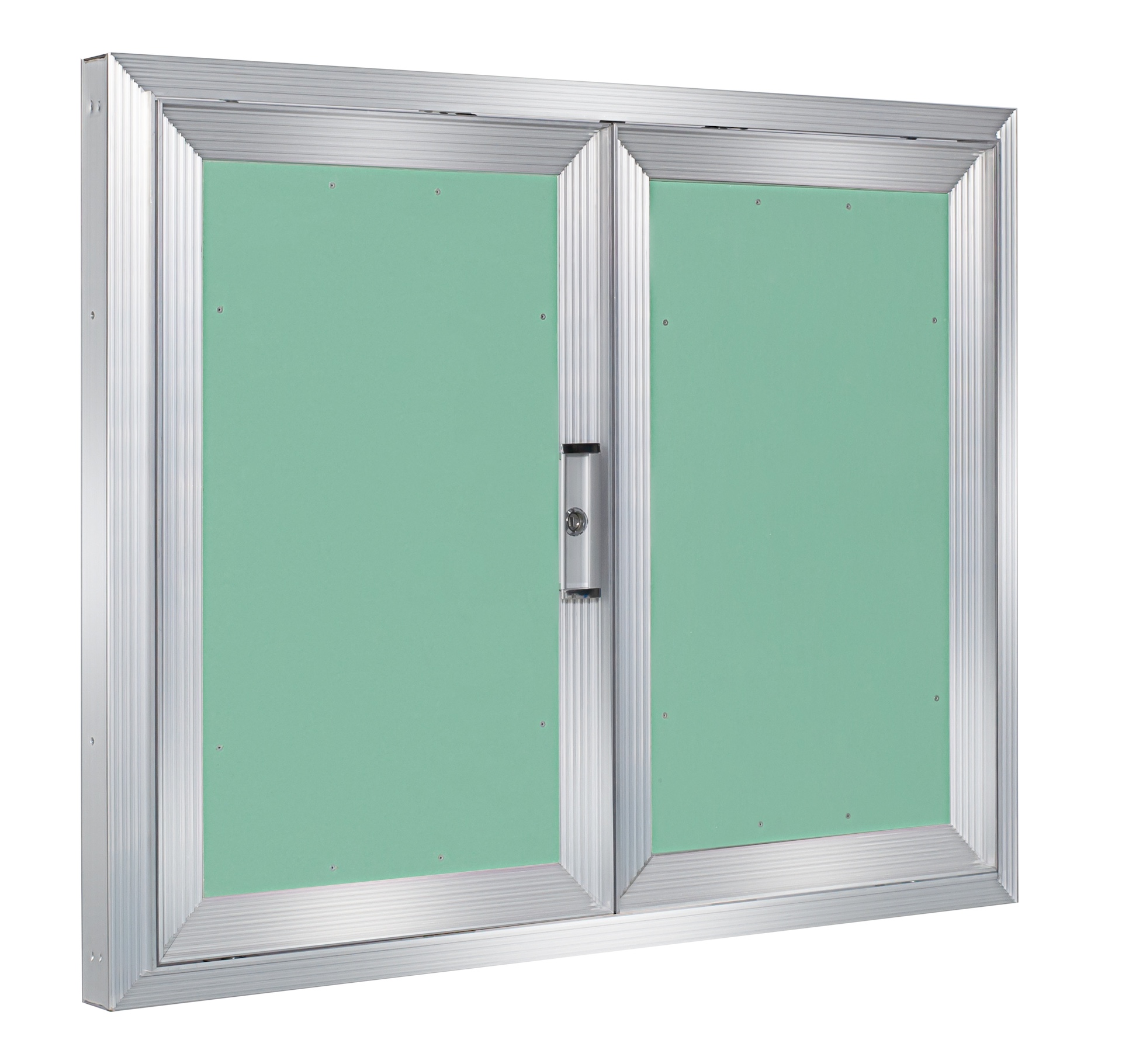

  • 2-дверцы

Дополнения к дверце люка

  • Нажимные замки (2шт) 1'850 руб.
Размеры
рамы, мм		 Ширина, мм
400 450 500 550 600 650 700 750 800 850 900 950 1000
В
Ы
С
О
Т
А
(мм)
400 16570 16970 17360 17760 18150 18560
450 16970 17360 17770 18170 18560 18970 19360
500 17360 17770 18170 18570 18970 19380 19770
550 17760 18170 18570 18970 19380 19780 20180 20590
600 18150 18560 18970 19380 19780 20190 20590 20990 21410
650 18560 18970 19380 19780 20190 20600 21000 21410 21830 22240
700 18960 19360 19770 20180 20590 21000 21410 21820 22240 22650
750 19350 19760 20180 20590 20990 21410 21820 22220 22650 23060 23480
800 19760 20180 20590 21000 21410 21830 22240 22650 23080 23490 23910
850 20160 20570 20990 21410 21820 22240 22650 23060 23490 23910 24330
900 20560 20970 21390 21810 22220 22640 23060 23480 23910 24330 24730 25390
950 20960 21380 21800 22210 22630 23050 23470 23890 24310 24730 25390 25810 26230
1000 23140 23560 23970 24400 24820 25240 25660 26070 26510 27160 27580 28010 28430
1050 23890 24370 24850 25340 25820 26310 26790 27270 28010 28490 28980 29460 29950
1100 24290 24780 25270 25760 26240 26720 27210 27930 28430 28920 29410 29890 30380
1150 24690 25180 25670 26160 26650 27130 27860 28340 28850 29330 29830 30310 30800
1200 25100 25580 26070 26560 27050 27780 28260 28760 29260 29750 30240 30730 31380
1250 25490 25980 26470 26970 27690 28190 28670 29170 29670 30170 30650 31300 31790
1300 25890 26380 26880 27600 28100 28590 29080 29570 30090 30570 31220 31720 32210
1350 26280 26780 27500 28000 28490 29000 29500 29990 30500 31150 31640 32140 32630
1400 26690 27430 27920 28420 28920 29420 29910 30410 31080 31570 32080 32580 33070
1450 27330 27820 28330 28820 29320 29830 30320 30980 31500 31990 32490 32990 33490
1500 27720 28230 28730 29230 29730 30230 30890 31390 31900 32410 32910 33410 33910
1550 28120 28630 29130 29630 30130 30790 31300 31810 32320 32820 33320 33830 34340
1600 28520 29020 29530 30030 30690 31200 31710 32210 32730 33240 33740 34250 34750
1650 28910 29420 29940 30600 31100 31610 32110 32620 33150 33650 34160 34670 35480
1700 29330 29840 30510 31010 31520 32030 32540 33050 33570 34080 34590 35410 35920
1750 29730 30400 30900 31410 31930 32430 32950 33460 33980 34490 35310 35830 36340
1800 30280 30790 31310 31820 32330 32840 33360 33870 34390 35220 35730 36250 36760
1850 30670 31190 31710 32220 32740 33250 33760 34280 35120 35630 36150 36670 37170
1900 31080 31600 32110 32620 33140 33650 34170 35010 35530 36050 36570 37090 37600
1950 31480 31990 32510 33030 33540 34060 34900 35410 35940 36470 36990 37500 38020
2000 31880 32400 32930 33440 33960 34800 35310 35840 36370 36900 37420 37930 38450
2050 32280 32810 33320 33850 34690 35200 35720 36250 36790 37310 37830 38350 38880
2100 32670 33200 33730 34570 35080 35610 36140 36660 37200 37720 38250 38770 39300
2150 33080 33600 34450 34960 35490 36020 36550 37070 37610 38140 38660 39190 39710
2200 48430 49270 49800 50330 50860 51390 51910 52440 52980 53510 54040 54560 55090
2250 49140 49670 50200 50730 51260 51790 52320 52850 53400 53930 54450 54980 55510
2300 49550 50090 50620 51140 51680 52210 52740 53280 53820 54360 54880 55410 55950
2350 49960 50480 51020 51550 52090 52620 53160 53680 54230 54760 55300 55830 56370
2400 50350 50880 51420 51960 52490 53020 53560 54090 54640 55180 55720 56250 56790
2450 50750 51290 51830 52350 52890 53430 53970 54510 55060 55600 56140 56670 57200
2500 51140 51680 52220 52760 53300 53840 54380 54920 55470 56010 56540 57080 57620
2550 51540 52080 52630 53170 53710 54250 54780 55320 55880 56420 56960 57500 58050
2600 51960 52500 53040 53590 54120 54660 55210 55750 56310 56850 57390 57940 58480
Формула размера дверцы: [Ширина, мм] - 76 мм, [Высота, мм] - 76 мм
Формула внутреннего проема: [Ширина, мм] - 175 мм, [Высота, мм] - 72 мм
Глубина люка: 70 мм

Дополнения к дверце люка

  • Нажимные замки (2шт) 1'850 руб.
Размеры
рамы, мм		 Ширина, мм
600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750
В
Ы
С
О
Т
А
(мм)
400 31900 32300 32710 33100 33510 33910 34300 34710 35110 35500 35910 36300 36730
450 32510 32910 33300 33710 34120 34520 34920 35310 35720 36120 36520 36930 37360 37760
500 33100 33510 33910 34310 34720 35130 35520 35930 36330 36730 37150 37550 37980 38380 38780
550 33710 34100 34510 34920 35340 35730 36140 36550 36940 37350 37770 38170 38600 39000 39950 40350 40770 41170
600 34300 34710 35120 35520 35940 36350 36740 37150 37560 37970 38380 38790 39220 40170 40570 40980 41400 41800 42210
650 34910 35310 35720 36130 36550 36950 37360 37770 38170 38580 39000 39410 40390 40790 41200 41610 42020 42430 42840 43610
700 35500 35910 36320 36730 37150 37560 37970 38380 38790 39200 39620 40570 41000 41420 41830 42230 42650 43070 43830 44250 44650
750 36100 36510 36920 37340 37760 38170 38580 38990 39410 39810 40780 41190 41630 42040 42450 42860 43290 44060 44470 44870 45290 45700
800 36700 37110 37530 37930 38360 38780 39190 39600 40010 40970 41400 41800 42240 42660 43070 43490 44270 44690 45090 45510 45930 46340 46770
850 37290 37710 38130 38540 38970 39380 39800 40220 41170 41580 42010 42430 42870 43290 43700 44480 44910 45310 45730 46150 46560 46970 47400 47820
900 37900 38320 38740 39140 39580 39990 40410 41360 41780 42200 42630 43050 43490 43910 44690 45100 45530 45950 46370 46780 47190 47610 48040 49190
950 38490 38910 39330 39750 40190 40610 41560 41980 42400 42820 43250 43660 44110 44900 45310 45730 46160 46580 47000 47410 47830 48250 49410 49820
1000 39100 39520 39930 40350 40790 41750 42170 42600 47020 47440 47870 48290 49100 49520 49930 50360 50790 51210 51640 52060 52470 53620 54050 54470
1050 40890 41440 41980 42530 43630 44180 44730 45270 49820 50370 50930 51840 52410 52960 53510 54050 54610 55160 55710 56250 57520 58060 58620 59170
1100 41490 42040 42590 43670 44240 44790 45340 45890 50440 50990 51900 52450 53040 53590 54140 54670 55250 55790 56340 57610 58150 58700 59270 59810
1150 42090 42640 43730 44280 44840 45390 45950 46500 51040 51960 52530 53080 53650 54200 54750 55300 55870 56420 57690 58240 58790 59340 59910 60460
1200 42680 43780 44330 44880 45460 46010 46560 47110 52020 52570 53150 53700 54280 54830 55380 55930 56500 57780 58330 58880 59430 59980 60550 61100
1250 43830 44380 44940 45490 46060 46610 47170 48090 52640 53190 53760 54310 54890 55460 56010 56560 57850 58400 58950 59510 60060 60630 61190 61750
1300 44420 44980 45530 46090 46670 47220 48140 48690 53260 53810 54380 54940 55520 56070 56630 57910 58480 59030 59590 60140 60700 61260 61820 62390
1350 45030 45590 46140 46700 47270 48180 48750 49310 53870 54420 54990 55550 56140 56700 57970 58540 59110 59670 60220 60780 61340 61900 62470 63020
1400 45620 46180 46740 47300 48240 48800 49360 49920 54480 55040 55610 56170 56760 58040 58600 59160 59730 60300 60860 61420 61980 62540 63110 63670
1450 46230 46790 47350 48270 48840 49410 49970 50530 55090 55650 56240 56800 58110 58670 59230 59790 60360 60920 61490 62060 62620 63180 63750 64310
1500 46820 47380 48310 48880 49450 50010 50580 51140 55710 56270 56850 58130 58720 59290 59860 60420 61000 61560 62120 62680 63250 63820 64390 64960
1550 47430 48350 48910 49480 50050 50630 51190 51760 56320 56890 58180 58760 59350 59910 60480 61040 61630 62190 62760 63320 63880 64450 65040 65600
1600 48380 48940 49520 50090 50660 51230 51800 52360 56940 58230 58810 59370 59970 60540 61100 61670 62250 62830 63390 63960 64520 65090 65670 66240
1650 48980 49550 50120 50690 51280 51840 52410 52980 58270 58840 59430 59990 60590 61160 61730 62300 62880 63450 64020 64590 65160 65730 66310 66880
1700 49580 50150 50730 51300 51880 52450 53020 54310 58890 59460 60040 60610 61210 61780 62350 62920 63510 64080 64650 65220 65800 66370 66950 67520
1750 50180 50750 51320 51890 52490 53060 54340 54930 59500 60080 60660 61230 61840 62410 62980 63550 64150 64720 65290 65860 66430 67010 67600 68170
1800 50780 51350 51920 52500 53090 54390 54960 55530 60110 60690 61270 61860 62450 63030 63610 64180 64770 65340 65920 66500 67070 67640 68240 68810
1850 51370 51960 52530 53100 54420 54990 55570 56150 60720 61310 61890 62470 63080 63650 64230 64810 65400 65970 66550 67130 67710 68280 68880 69450
1900 51980 52550 53130 54430 55030 55600 56180 56760 61340 61920 62520 63090 63690 64280 64860 65430 66030 66610 67180 67760 68350 68920 69510 70100
1950 52570 53160 54450 55040 55630 56210 56790 57370 61960 62540 63130 63720 64320 64900 65490 66060 66650 67240 67820 68400 68990 69560 70150 70730
2000 53170 54480 55060 55640 56240 56820 57400 57990 62570 63160 63750 64330 64940 65520 66100 66690 67290 67870 68460 69030 69610 70200 70800 71380
2050 54490 55070 55660 56250 56840 57420 58010 58600 63190 63770 64370 64950 65560 66150 66730 67310 67920 68500 69080 69670 70250 70830 71440 72020
2100 55090 55680 56260 56850 57450 58040 58620 59210 63790 64390 64980 65580 66180 66770 67360 67940 68550 69130 69720 70310 70890 71480 72080 72660
2150 55690 56280 56860 57460 58050 58650 59230 59820 64410 65000 65600 66190 66810 67390 67980 68570 69170 69770 70350 70940 71530 72120 72710 73310
2200 90010 90590 91180 91780 92380 92970 93560 94140 76050 76640 77240 77830 78450 79040 79630 80220 80820 81420 82010 82590 83190 83780 84370 84970
2250 90600 91190 91790 92380 92990 93580 94160 94760 76660 77260 77860 78450 79070 79670 80260 80840 81450 82040 82640 83230 83820 84420 85020 85620
2300 91210 91800 92390 92990 93590 94190 94780 95370 77280 77870 78480 79070 79690 80280 80880 81470 82090 82680 83270 83870 84460 85060 85660
2350 91800 92390 92990 93590 94200 94790 95390 95980 77880 78490 79090 79690 80320 80910 81500 82100 82710 83310 83900 84500 85100
2400 92390 93000 93590 94190 94800 95400 96000 96600 78500 79110 79710 80320 80930 81540 82130 82720 83340 83930 84540 85130 85730
2450 93000 93590 94200 94790 95410 96010 96610 97210 79120 79720 80330 80930 81560 82150 82760 83350 83970 84570 85170 85770 86370
2500 93590 94200 94800 95400 96010 96620 97220 97820 79730 80340 80950 81550 82170 82780 83380 83990 84590 85200 85800 86410
2550 94200 94800 95410 96000 96630 97220 97830 98430 80350 80950 81570 82170 82800 83410 84010 84620 85230 85840 86430
2600 94790 95400 96000 96610 97230 97840 98440 99050 80960 81570 82190 82790 83430 84030 84640 85240 85860 86460
Формула размера дверцы: [Ширина, мм] - 76 мм, [Высота, мм] - 76 мм
Формула внутреннего проема: [Ширина, мм] - 175 мм, [Высота, мм] - 72 мм
Глубина люка: 70 мм

Схема установки

Открыть в Telegram
Схема установки люка "Бригадир-П"
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) схема установки

Инструкция по установке

Открыть в Telegram
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) инструкция по установке
Подготовьте проем для люка в стене, выполненной из прочных материалов: бетон, кирпич и т.п.
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт)инструкция по установке
Распакуйте люк, ознакомьтесь с техническими рекоммендациями, указанными в паспорте изделия
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) инструкция по установке
Установите люк в подготовленный проем. Внимание! Люк должен находиться в проеме свободно, не зажат
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) инструкция по установке
Дверца люка должна выступать от плоскости стены на толщину плитки + плиточного клея. Выровняйте положение люка в проеме с помощью строительного уровня
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) инструкция по установке
Надежно закрепите люк в проёме с помощью метизов. Внимание! Не вынимайте транспортировочный стопор (если в комплектации используются магнитно-нажимные замки)
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) инструкция по установке
Наклейте плитку на стену и раму люка
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) инструкция по установке
Рассчитайте и разметьте с учетом межплиточных швов количество и расположение облицовочного материала
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) инструкция по установке
Наклейте плитку на дверцу. Внимание! Учитывайте толщину облицовочного материала и толщину плиточного клея
Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) инструкция по установке

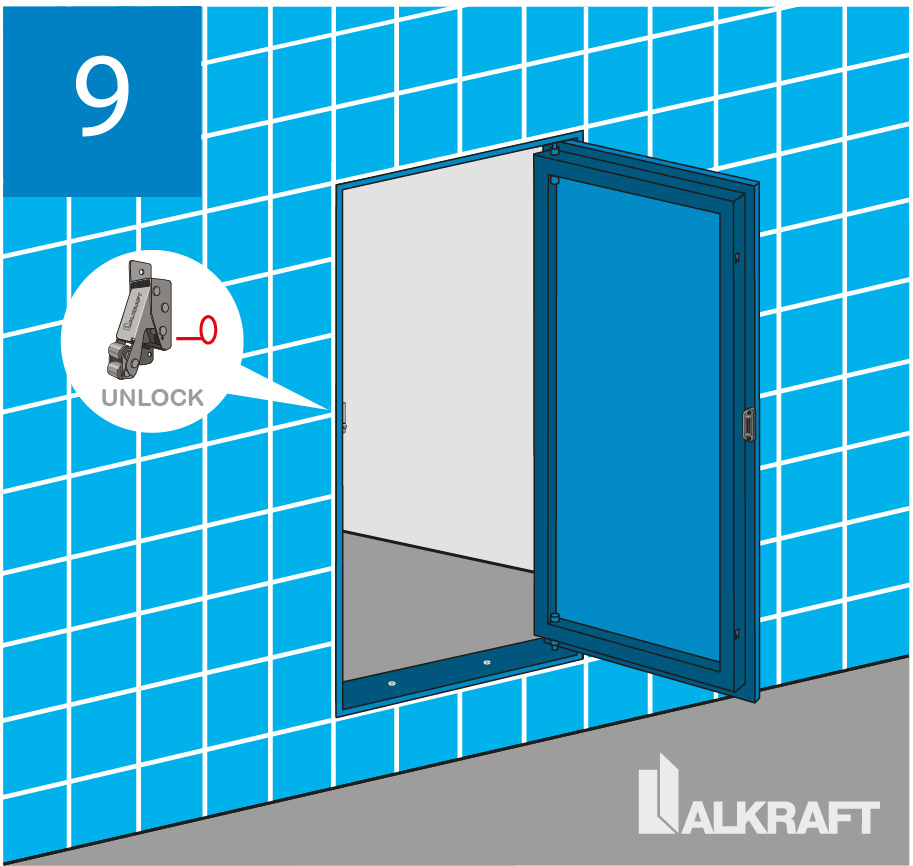

Откройте люк с помощью присоски и выньте транспортировочный стопор (если в комплектации используются магнитно-нажимные замки)

Сертификаты

Технический люк-дверь под плитку "Бригадир-П" (Алкрафт) Сертификат РСТ

Похожие люки

Люк под плитку "Архитектор"
от
7'710
руб
в наличии
Заказать

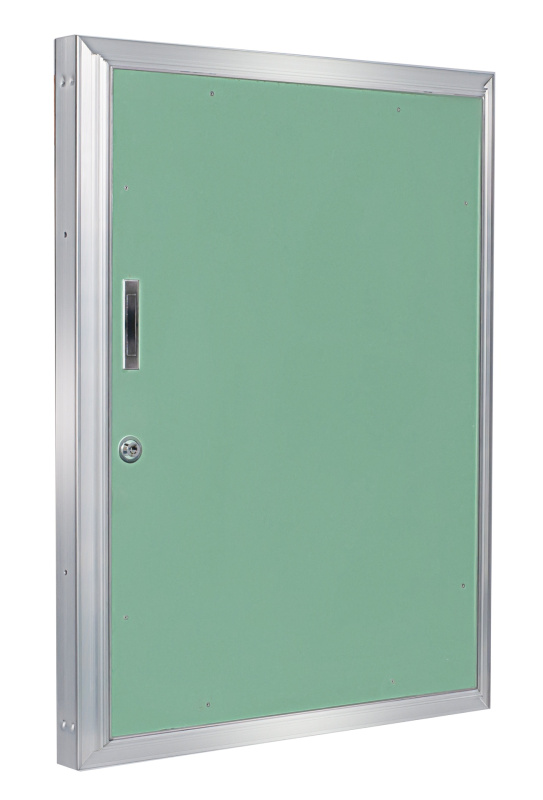

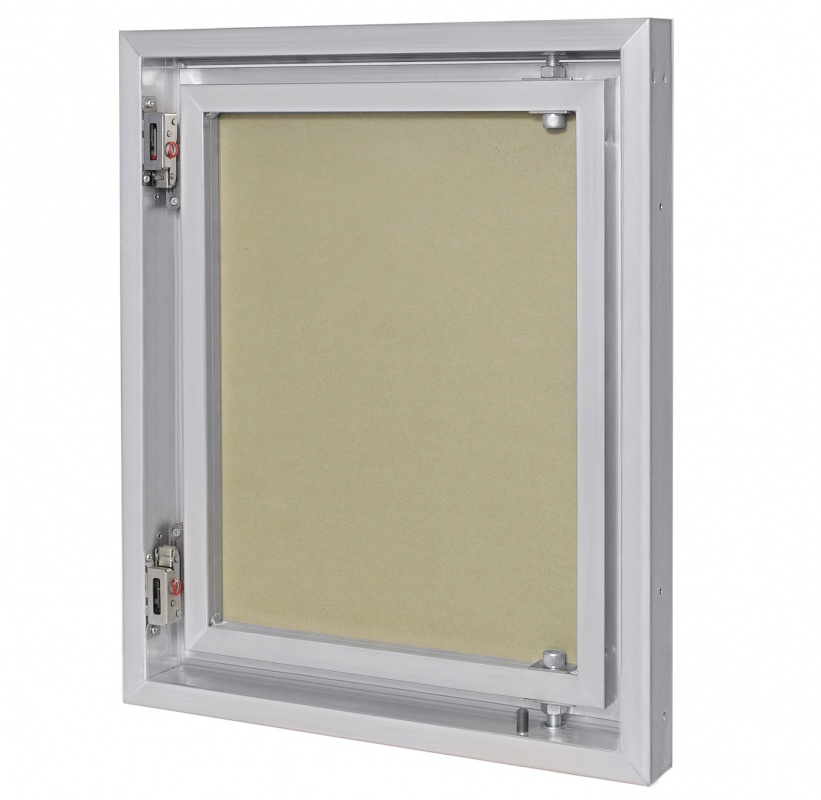

Люк-дверь под покраску "Бригадир"
Под заказ
Заказать
Люк под плитку "Инженер-2"
от
5'230
руб
в наличии
Заказать
новинка
Люк под плитку "Механик"
от
11'750
руб
в наличии
Заказать

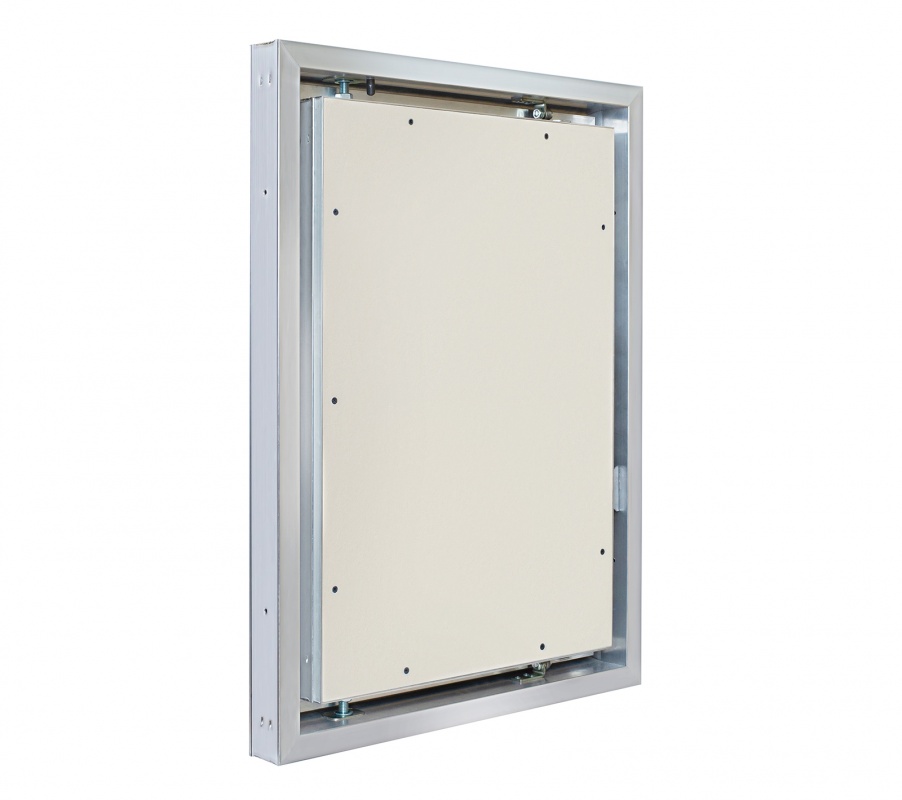

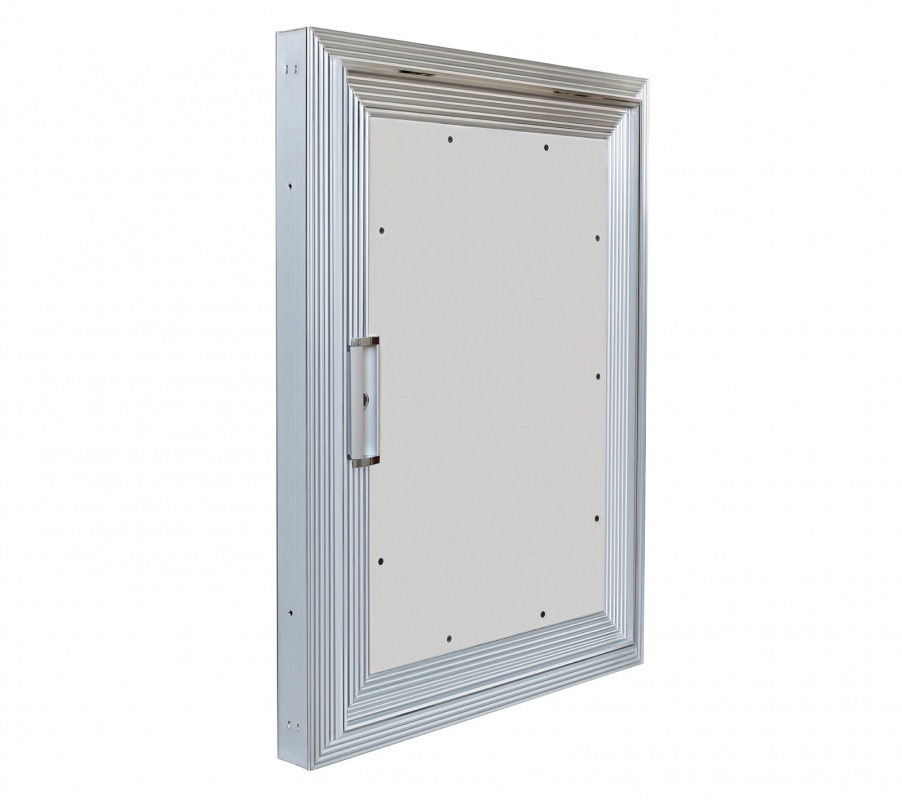

Огнестойкий люк под плитку "Огнеборец"
Под заказ
Заказать
Люк-дверь под плитку "Бригадир-П"
Мы используем файлы cookie
Они необходимы для обеспечения работы нашего Сайта, анализа использования Сайта и для запоминания Ваших персональных настроек
Настроить Согласие на обработку файлов cookies
