Огнестойкий (противопожарный) люк под плитку "Огнеборец"

Обзор
Размеры
Как установить
Техдокументация

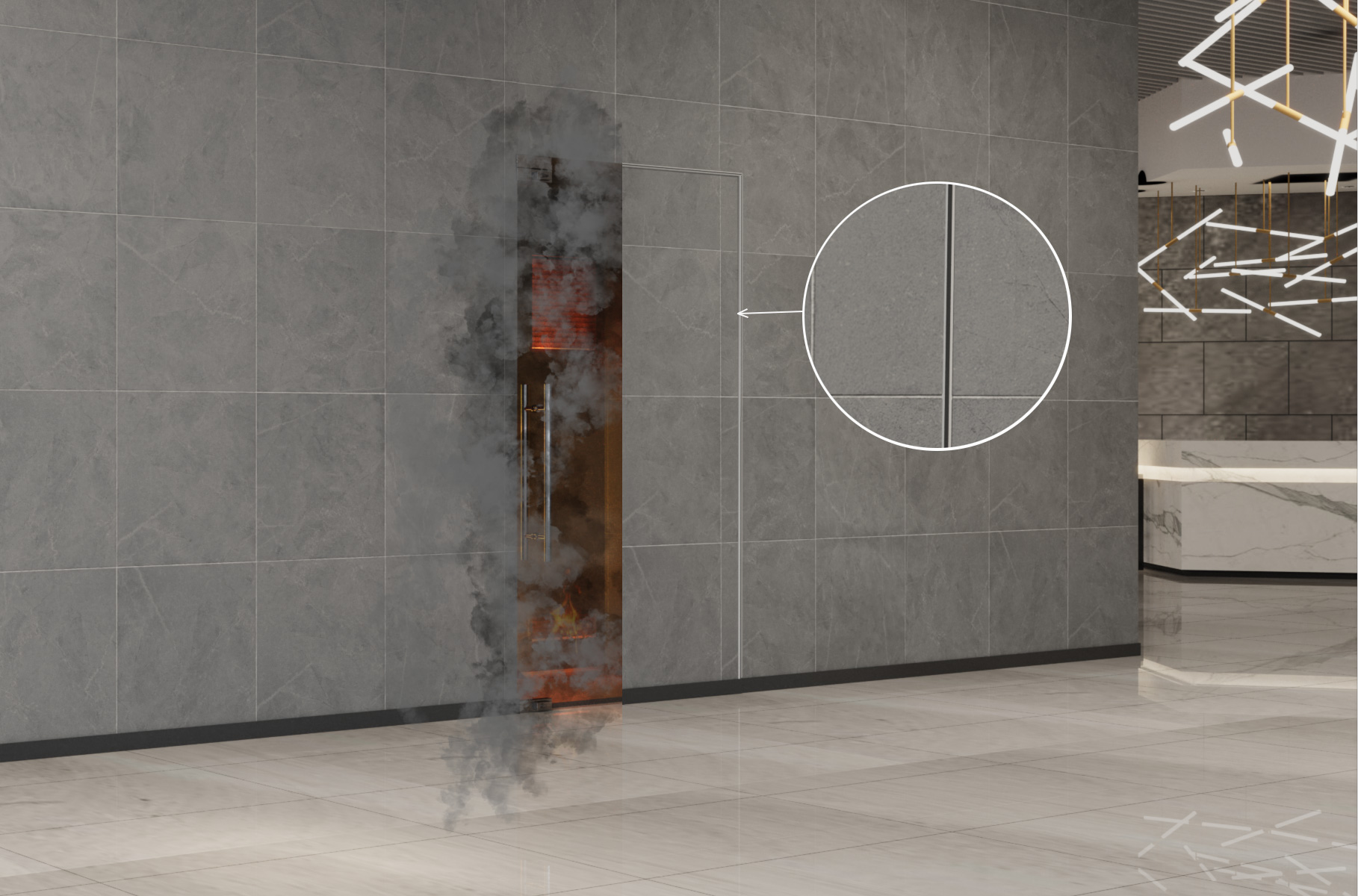

Огнестойкий люк под плитку "Огнеборец" (Алкрафт)  в интерьере

Область применения

Стены и перегородки из листовых и кладочных материалов
Для объектов, с требованиями к пожарной безопасности класса EI60/EIS60.

КЛАСС ОГНЕСТОЙКОСТИ EI60 / EIS60

Означает, что противопожарные люки с такой маркировкой могут выдерживать воздействие огня в течение 60 минут без потери своих свойств.

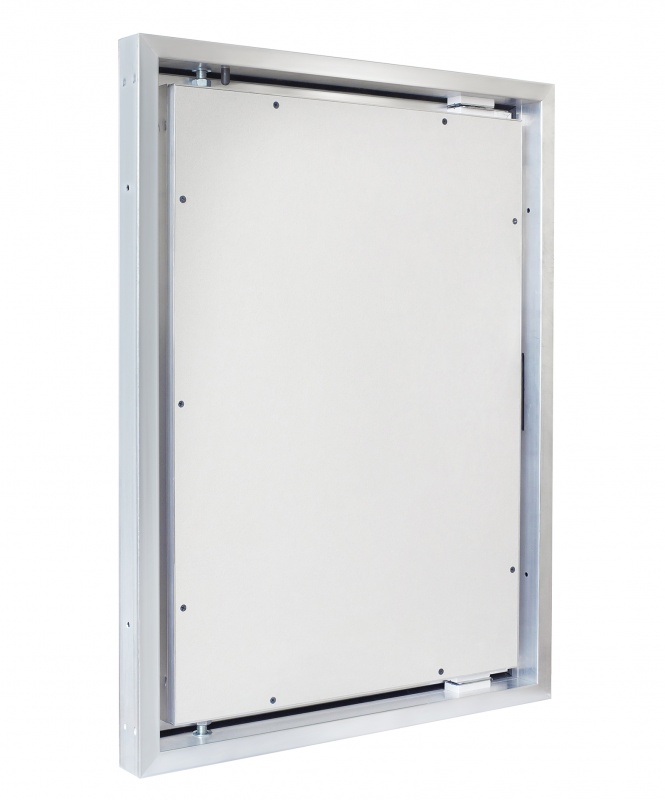

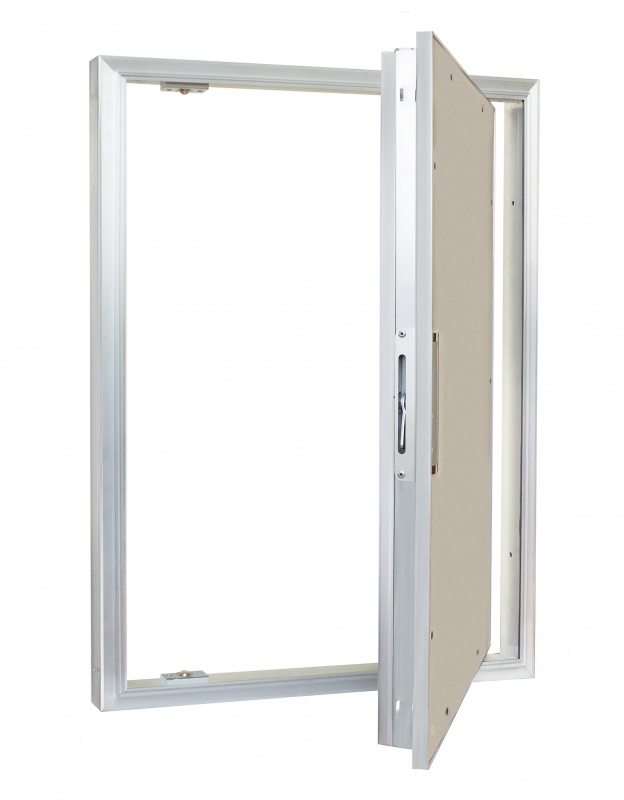

Конструкция люка

Рама и дверца

Изготавливается с применением закладных и лазерной сварки
Усиленный алюминиевый профиль
Вставка в дверцу из ГСП-НГ 12,5 мм (негорючая гипсовая строительная плита класса пожарной опасности КМ1)
Внутри дверцы установлена плита из минеральной ваты плотностью 70 кг/куб.м

Терморасширяющаяся лента

Под воздействием температуры лента многократно расширяется, заполняя все щели.
Лента препятствует распространению огня и продуктов горения в другие помещения.

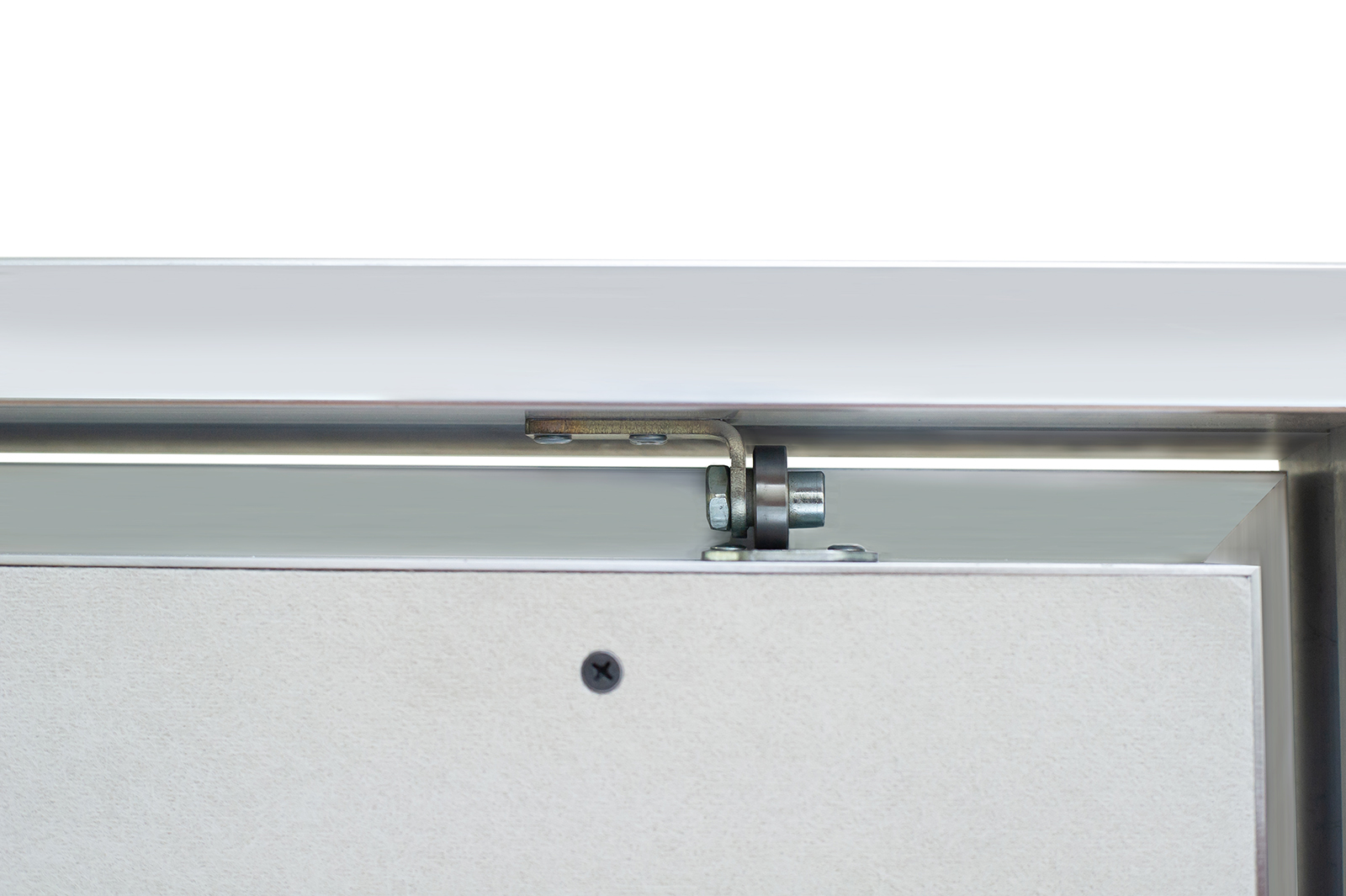

Антипровисный ролик

Благодаря ролику, дверца люка не провисает.
Ролик распределяет нагрузку

Магнитный держатель

Удерживает дверцу в закрытом состоянии, на тот случай, когда дверца люка не заперта

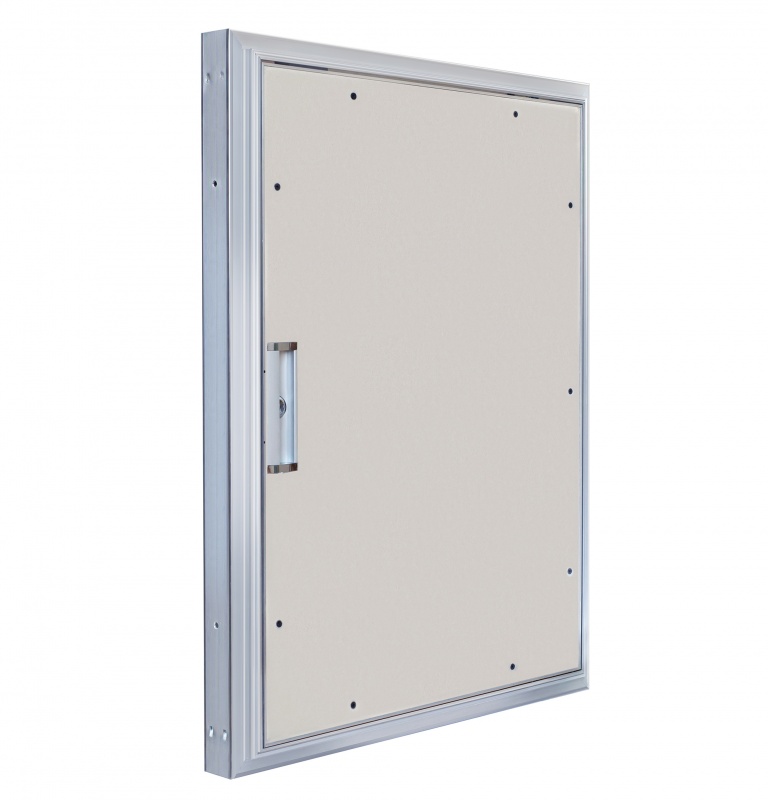

Ручка с ЗАМКОМ

Удобная ручка

Ручка интегрирована в дверцу люка, прекрасно смотрится в интерьере
С помощью ручки дверца легко открывается

Ручка дверцы люка под плитку Огнеборец (Алкрафт)

Замок с трехгранным ключом

Замок интегрирован в ручку
Надежно фиксирует дверь в закрытом положении.

Таблица размеров

Заказные размеры

Рекомендованные розничные цены

1-дверные

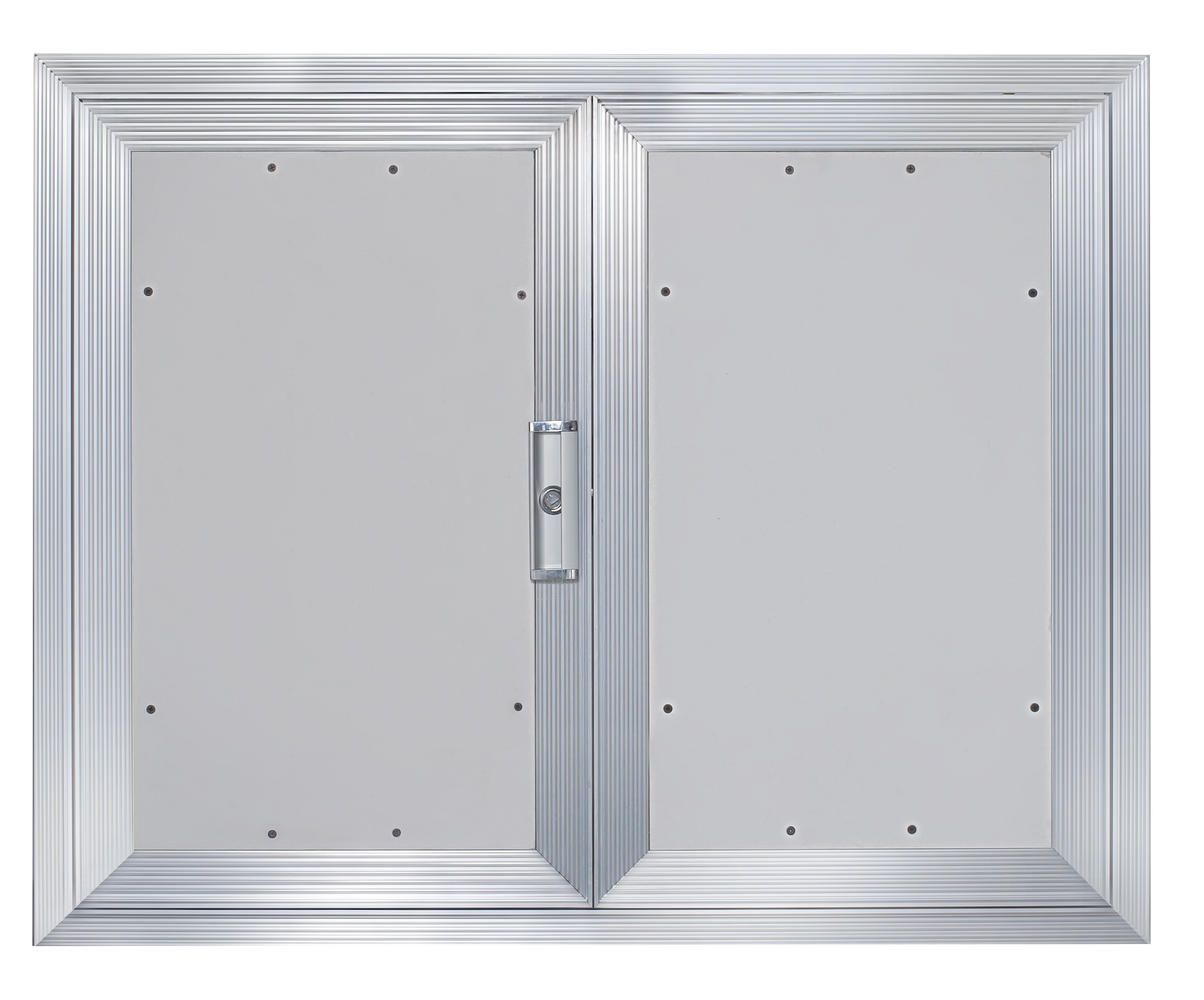

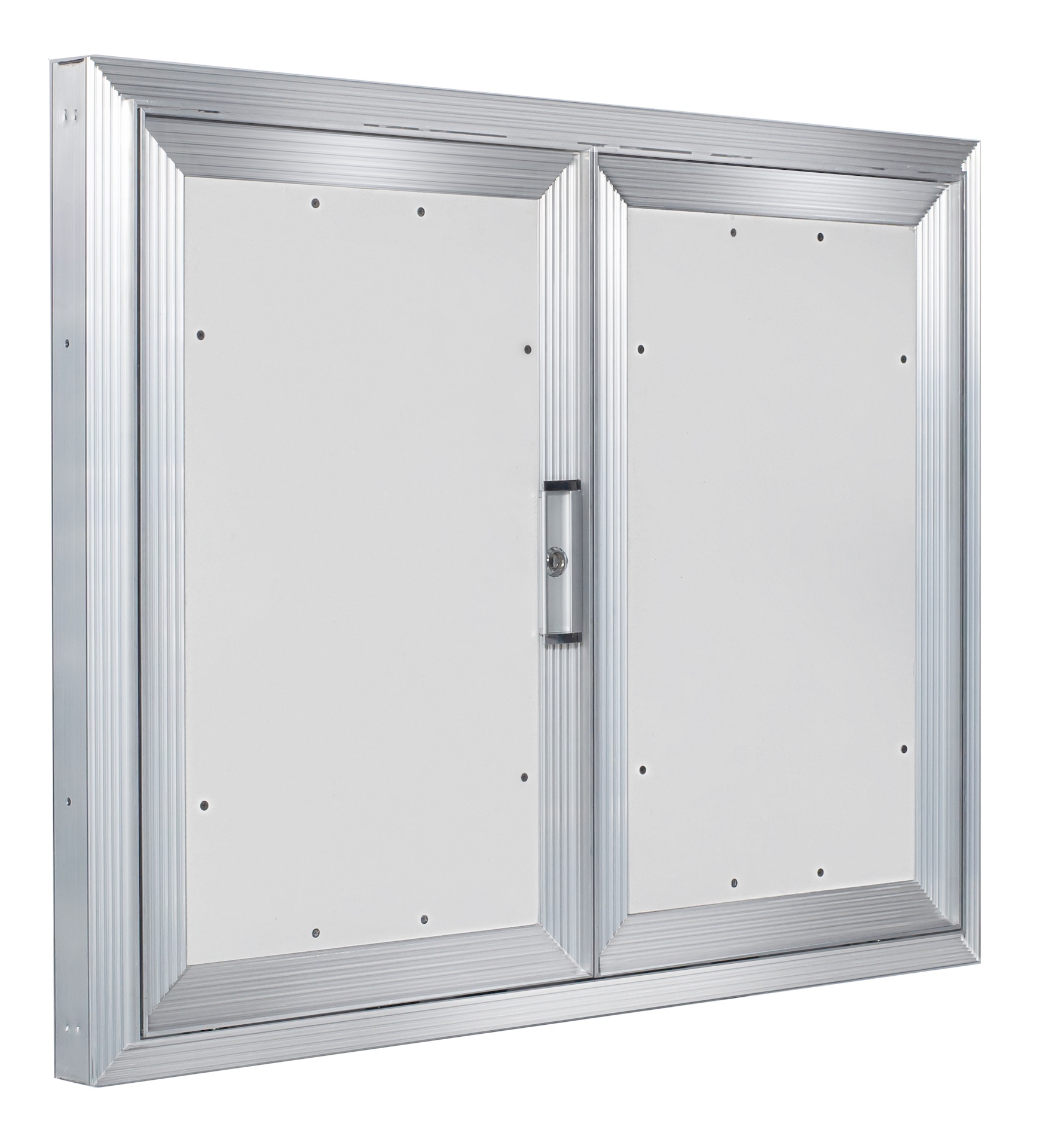

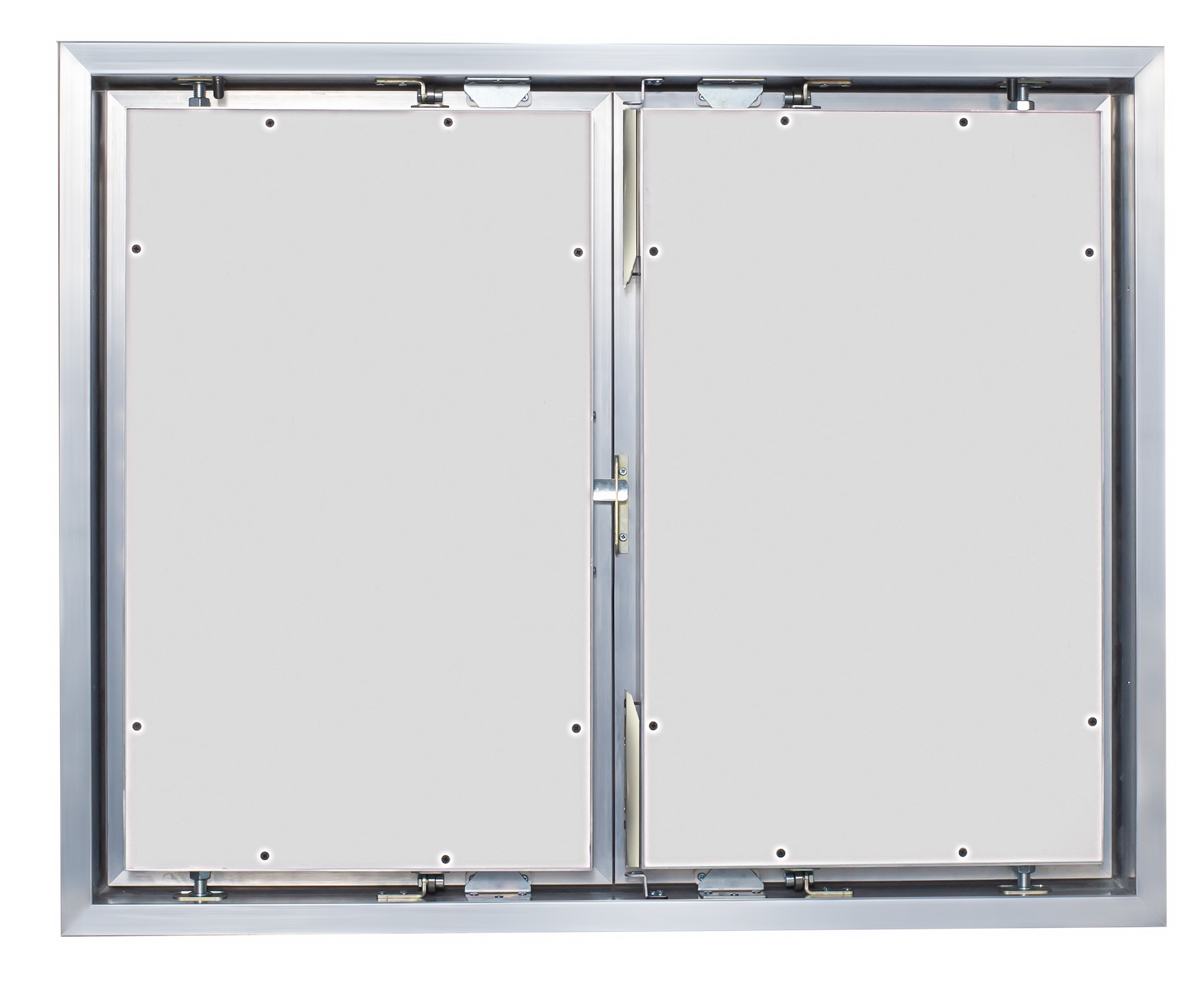

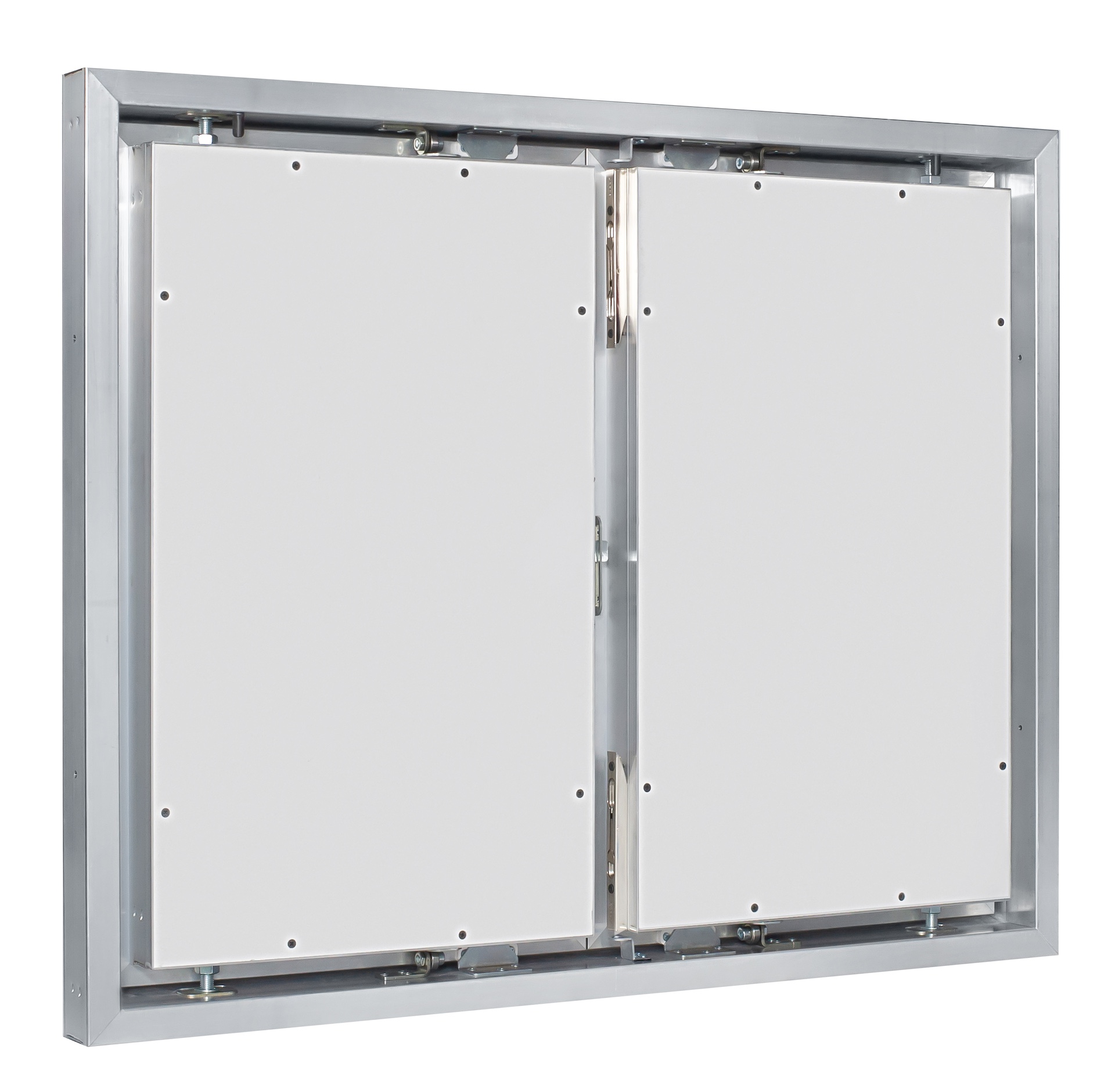

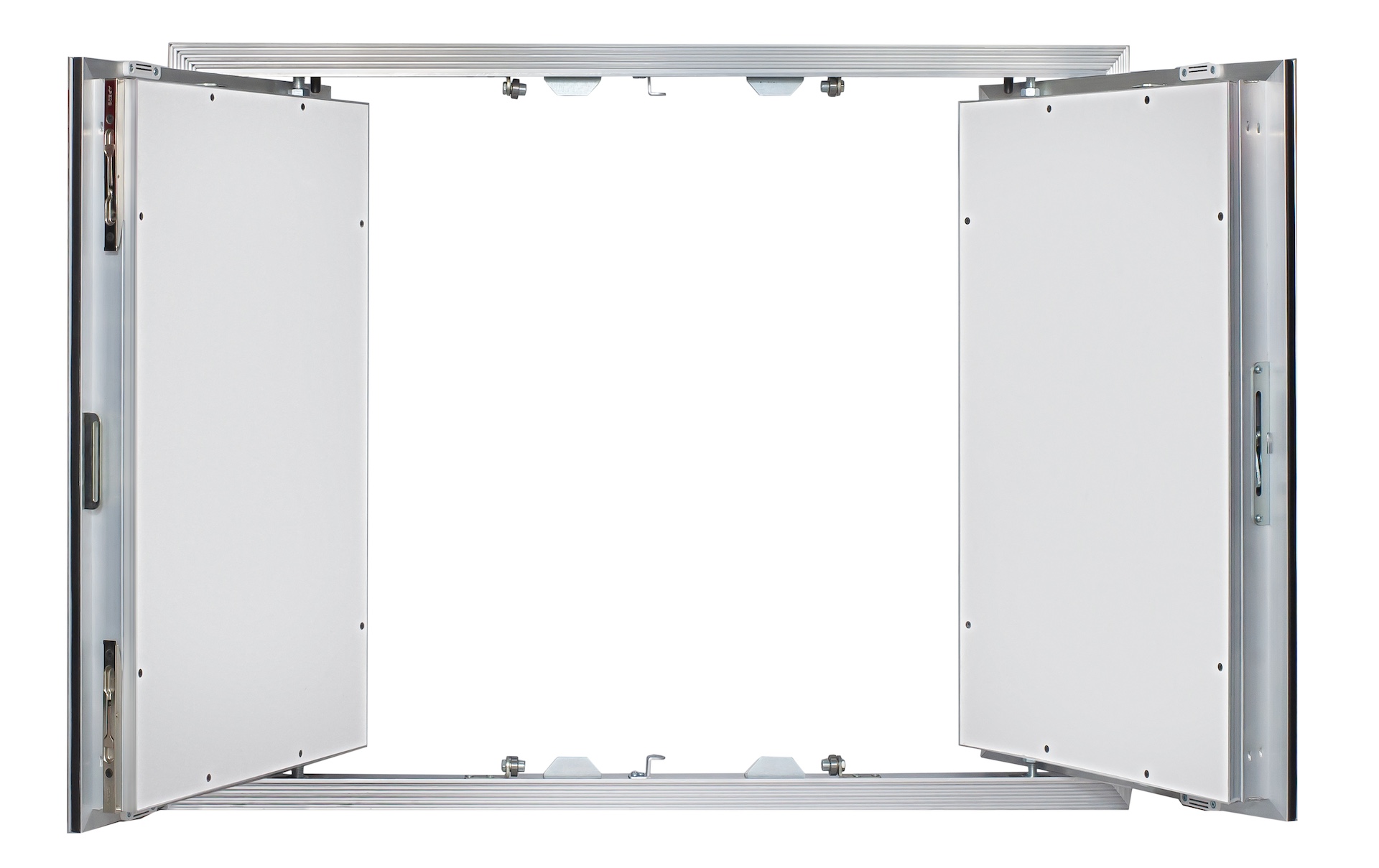

2-дверные

Размеры рамы, мм		Ширина, мм
Размеры рамы, мм		400	450	500	550	600	650	700	750	800	850	900	950	1000
В Ы С О Т А (мм)
	400	26990	27430	27880	28320	28770	29210
	450	27430	27880	28330	28780	29230	29680	30130
	500	27880	28330	28790	29240	29700	30160	30620
	550	28320	28780	29240	29700	30170	30630	31090	31550
	600	28770	29230	29700	30170	30640	31100	31570	32040	32520
	650	29210	29680	30160	30630	31100	31570	32060	32530	33020	33490
	700	29660	30130	30620	31090	31570	32060	32530	33020	33510	33980
	750	30100	30580	31070	31550	32040	32530	33020	33500	33990	34480	34960
	800	30560	31050	31540	32040	32520	33020	33510	33990	34500	35000	35480
	850	31000	31500	31990	32500	32990	33490	33980	34480	35000	35490	35990
	900	31450	31950	32450	32960	33460	33960	34470	34960	35480	35990	36490	37400
	950	31890	32400	32910	33420	33930	34430	34940	35460	35970	36480	37400	37910	38420
	1000	34500	35020	35530	36050	36560	37070	37590	38110	38640	39560	40070	40580	41100
	1050	35270	35850	36440	37010	37590	38160	38750	39320	40320	40900	41490	42060	42640
	1100	35730	36320	36900	37480	38060	38650	39240	40230	40830	41410	41990	42590	43170
	1150	36180	36770	37360	37940	38540	39130	40130	40720	41320	41910	42500	43090	43670
	1200	36620	37220	37810	38410	39010	40010	40610	41200	41820	42410	43000	43600	44470
	1250	37060	37670	38270	38870	39880	40480	41090	41680	42300	42900	43510	44380	44980
	1300	37510	38120	38720	39750	40350	40960	41560	42180	42790	43400	44280	44880	45490
	1350	37950	38570	39590	40210	40830	41430	42050	42660	43290	44170	44790	45400	46010
	1400	38420	39450	40070	40680	41300	41930	42540	43160	44060	44690	45300	45920	46530
	1450	39270	39900	40520	41140	41770	42400	43010	43920	44550	45180	45800	46420	47050
	1500	39710	40350	40980	41610	42230	42870	43770	44400	45050	45680	46300	46930	47570
	1550	40170	40800	41430	42070	42710	43620	44250	44880	45530	46170	46810	47450	48070
	1600	40610	41250	41890	42530	43440	44090	44730	45370	46030	46670	47300	47950	48590
	1650	41060	41710	42340	43270	43920	44570	45210	45850	46520	47160	47810	48460	49660
	1700	41510	42170	43090	43740	44400	45050	45700	46360	47020	47680	48330	49530	50190
	1750	41960	42890	43550	44200	44860	45520	46180	46840	47510	48170	49380	50040	50690
	1800	42670	43340	44000	44660	45340	46000	46670	47330	48010	49220	49880	50550	51210
	1850	43120	43800	44470	45130	45800	46470	47140	47810	49040	49710	50380	51060	51730
	1900	43560	44250	44920	45600	46270	46940	47620	48840	49540	50210	50890	51560	52240
	1950	44020	44700	45380	46060	46740	47410	48650	49330	50020	50700	51390	52070	52750
	2000	44470	45160	45840	46530	47220	48460	49140	49830	50530	51220	51900	52600	53280
	2050	44920	45610	46300	47000	48240	48930	49630	50320	51020	51720	52410	53100	53790
	2100	45360	46060	46750	48010	48700	49410	50100	50800	51520	52210	52910	53610	54310
	2150	45810	46510	47770	48470	49170	49880	50580	51290	52000	52710	53410	54110	54820
	2200	48880	50130	50850	51550	52270	52970	53680	54400	55110	55830	56540	57250	57960
	2250	49870	50580	51300	52010	52730	53450	54170	54880	55610	56320	57040	57750	58470
	2300	50330	51040	51770	52500	53210	53940	54650	55380	56120	56830	57560	58280	59000
	2350	50770	51500	52220	52960	53680	54410	55140	55860	56610	57340	58060	58790	59510
	2400	51220	51950	52680	53420	54150	54880	55620	56350	57090	57830	58560	59290	60030

Формула размера дверцы: [Ширина, мм] - 76 мм, [Высота, мм] - 76 мм

Формула внутреннего проема: [Ширина, мм] - 89 мм, [Высота, мм] - 72 мм

Глубина люка: 70 мм

Размеры рамы, мм		Ширина, мм
Размеры рамы, мм		600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750
В Ы С О Т А (мм)
	400	48120	48570	49010	49460	49920	50370	50810	51260	51720	52170	52630	53070	53540
	450	48790	49250	49700	50150	50630	51080	51530	51980	52440	52890	53350	53820	54290	54750
	500	49470	49930	50380	50850	51320	51780	52240	52710	53160	53620	54090	54550	55040	55500	55960
	550	50140	50620	51080	51540	52020	52490	52950	53420	53880	54340	54830	55290	55790	56250	57530	58010	58480	58950
	600	50820	51290	51760	52230	52720	53190	53660	54140	54610	55080	55570	56030	56530	57820	58290	58770	59250	59720	60200
	650	51500	51970	52450	52930	53420	53890	54380	54850	55320	55810	56290	56780	58100	58580	59050	59530	60020	60490	60980	62000
	700	52180	52650	53130	53620	54110	54600	55080	55570	56050	56530	57030	58340	58840	59330	59810	60300	60790	61270	62310	62790	63280
	750	52850	53330	53830	54310	54820	55300	55800	56280	56780	57260	58590	59070	59590	60080	60570	61050	61560	62590	63090	63570	64070	64550
	800	53520	54010	54510	55000	55510	56010	56500	57000	57490	58810	59320	59810	60340	60830	61330	61820	62880	63380	63870	64370	64860	65360	65860
	850	54200	54700	55200	55700	56210	56720	57220	57720	59040	59540	60050	60560	61090	61580	62090	63130	63650	64150	64650	65150	65650	66150	66660	67160
	900	54870	55380	55880	56390	56920	57420	57930	59260	59770	60270	60790	61300	61820	62330	63390	63890	64420	64930	65430	65940	66440	66950	67470	69070
	950	55550	56060	56580	57080	57610	58130	59460	59980	60480	61000	61530	62030	62570	63640	64150	64660	65180	65700	66210	66720	67240	67740	69370	69880
	1000	56230	56740	57260	57780	58320	59660	60170	60690	65330	65850	66390	66910	68000	68510	69030	69550	70090	70600	71120	71640	72150	73770	74300	74820
	1050	58020	58660	59310	59940	61420	62060	62690	63340	68110	68740	69390	70590	71250	71890	72540	73180	73830	74460	75110	75750	77490	78130	78780	79410
	1100	58700	59340	59990	61460	62120	62760	63410	64060	68830	69470	70680	71330	72000	72650	73290	73940	74600	75240	75880	77630	78280	78920	79580	80230
	1150	59370	60020	61490	62150	62810	63460	64120	64770	69550	70750	71420	72070	72750	73400	74050	74710	75370	76010	77760	78420	79070	79720	80380	81040
	1200	60040	61530	62190	62850	63520	64170	64830	65490	70820	71480	72150	72800	73500	74140	74800	75460	76140	77880	78540	79200	79860	80520	81200	81840
	1250	61550	62210	62870	63540	64210	64880	65540	66750	71550	72210	72880	73550	74230	74900	75560	76220	78010	78670	79330	80000	80660	81320	82000	82660
	1300	62220	62890	63560	64230	64920	65590	66800	67470	72260	72930	73620	74290	74980	75650	76320	78090	78780	79440	80110	80780	81450	82120	82800	83470
	1350	62900	63570	64240	64930	65610	66840	67510	68180	72990	73660	74350	75020	75730	76400	78180	78850	79530	80220	80890	81570	82240	82910	83600	84280
	1400	63570	64260	64940	65620	66860	67540	68230	68900	73720	74390	75090	75760	76480	78250	78930	79610	80300	80990	81670	82350	83030	83710	84410	85090
	1450	64260	64940	65620	66860	67560	68250	68930	69620	74430	75120	75820	76510	78310	79010	79690	80380	81070	81770	82450	83140	83820	84510	85210	85890
	1500	64930	65620	66860	67560	68260	68950	69650	70340	75160	75850	76550	78350	79060	79750	80450	81140	81840	82540	83230	83920	84620	85310	86010	86710
	1550	65600	66850	67540	68250	68950	69660	70350	71050	75880	76580	78390	79080	79810	80500	81210	81900	82610	83320	84010	84720	85410	86110	86820	87520
	1600	66830	67530	68240	68940	69660	70360	71060	71770	76600	78400	79120	79820	80560	81260	81970	82670	83380	84090	84790	85500	86200	86900	87620	88320
	1650	67500	68220	68920	69630	70360	71060	71780	72480	78420	79130	79850	80570	81310	82010	82720	83430	84150	84860	85570	86290	86990	87710	88420	89140
	1700	68180	68900	69610	70330	71050	71770	72480	74300	79150	79860	80590	81310	82040	82760	83480	84200	84920	85640	86350	87070	87780	88500	89230	89950
	1750	68850	69580	70290	71020	71760	72470	74300	75010	79860	80590	81330	82040	82790	83520	84230	84960	85690	86410	87140	87860	88580	89300	90040	90750
	1800	69540	70260	70990	71710	72450	74280	75000	75740	80590	81320	82050	82780	83540	84260	84990	85720	86460	87190	87920	88640	89370	90090	90840	91570
	1850	70210	70940	71670	72410	74250	74980	75720	76450	81320	82040	82790	83530	84290	85010	85750	86490	87230	87960	88700	89430	90160	90900	91650	92370
	1900	70880	71630	72360	74200	74950	75680	76430	77170	82030	82770	83530	84260	85030	85770	86510	87250	88000	88740	89480	90220	90950	91690	92450	93190
	1950	71560	72310	74140	74890	75650	76400	77140	77880	82760	83510	84260	85000	85770	86520	87270	88020	88760	89510	90260	91010	91740	92490	93250	94000
	2000	72230	74080	74840	75590	76340	77100	77850	78600	83480	84230	84990	85750	86520	87270	88030	88770	89530	90290	91040	91790	92540	93300	94050	94800
	2050	74010	74760	75520	76280	77050	77810	78570	79310	84200	84960	85730	86490	87270	88030	88790	89530	90300	91060	91820	92580	93330	94090	94860	95620
	2100	74680	75440	76210	76970	77750	78510	79270	80030	84920	85680	86460	87220	88020	88770	89530	90300	91070	91840	92600	93360	94120	94890	95660	96430
	2150	75370	76120	76890	77660	78450	79220	79990	80760	85650	86410	87200	87960	88760	89520	90290	91060	91840	92610	93380	94150	94910	95680	96460	97230
	2200	76040	76810	77590	78360	79150	79920	80690	81470	88950	89720	90510	91280	92090	92870	93640	94410	95200	95970	96750	97520	98290	99070	99850	100630
	2250	76710	77490	78270	79050	79840	80620	81400	82190	89680	90460	91250	92030	92830	93610	94400	95180	95970	96750	97530	98300	99080	99860	100650	101440
	2300	77390	78170	78960	79740	80550	81330	82120	82900	90390	91180	91990	92770	93580	94360	95150	95940	96740	97520	98300	99090	99870	100670	101460
	2350	78060	78850	79640	80440	81240	82030	82820	83620	91120	91910	92710	93500	94330	95110	95900	96690	97510	98300	99080	99870	100670
	2400	78740	79530	80340	81130	81940	82740	83540	84330	91840	92640	93450	94240	95070	95870	96660	97460	98270	99070	99860	100670	101460

Формула размера дверцы: [Ширина, мм] - 76 мм, [Высота, мм] - 76 мм

Формула внутреннего проема: [Ширина, мм] - 89 мм, [Высота, мм] - 72 мм

Глубина люка: 70 мм

Схема установки

Открыть в Telegram

Инструкция по установке

Открыть в Telegram

Подготовьте проем для люка в стене, выполненной из прочных материалов: бетон, кирпич и т.п.

Распакуйте люк, ознакомьтесь с техническими рекоммендациями, указанными в паспорте изделия

Установите люк в подготовленный проем.
Внимание! Люк должен находиться в проеме свободно, не зажат

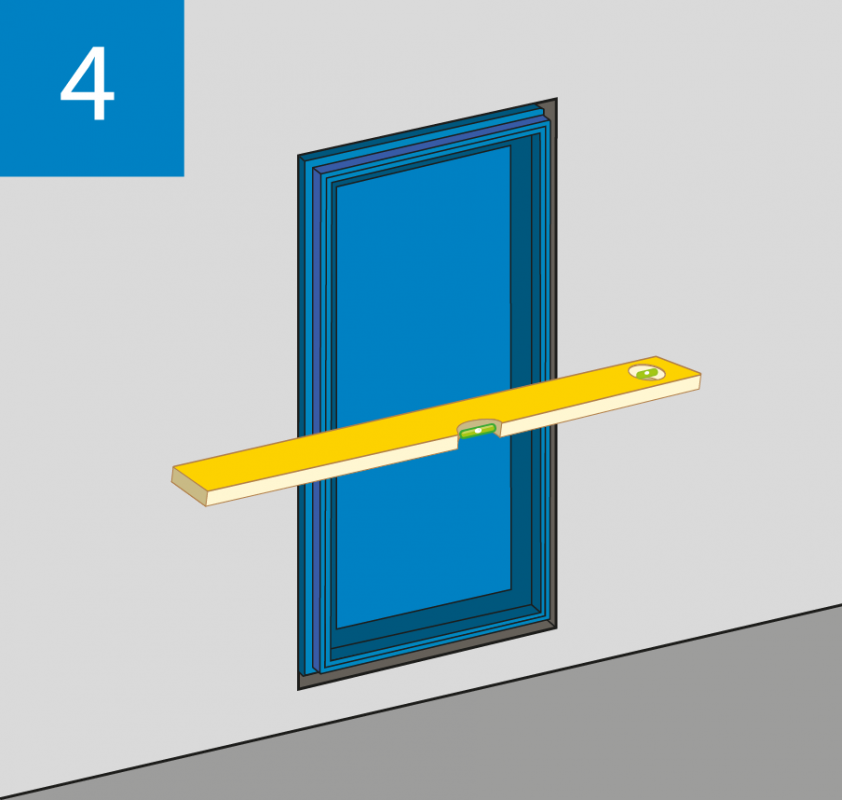

Выровняйте положение рамы в проеме с помощью строительного уровня.
Внимание! Люк должен выступать от плоскости стены на толщину плитки и плиточного клея
