Технический люк-дверь "Бригадир"

Обзор
Размеры
Как установить
Техдокументация

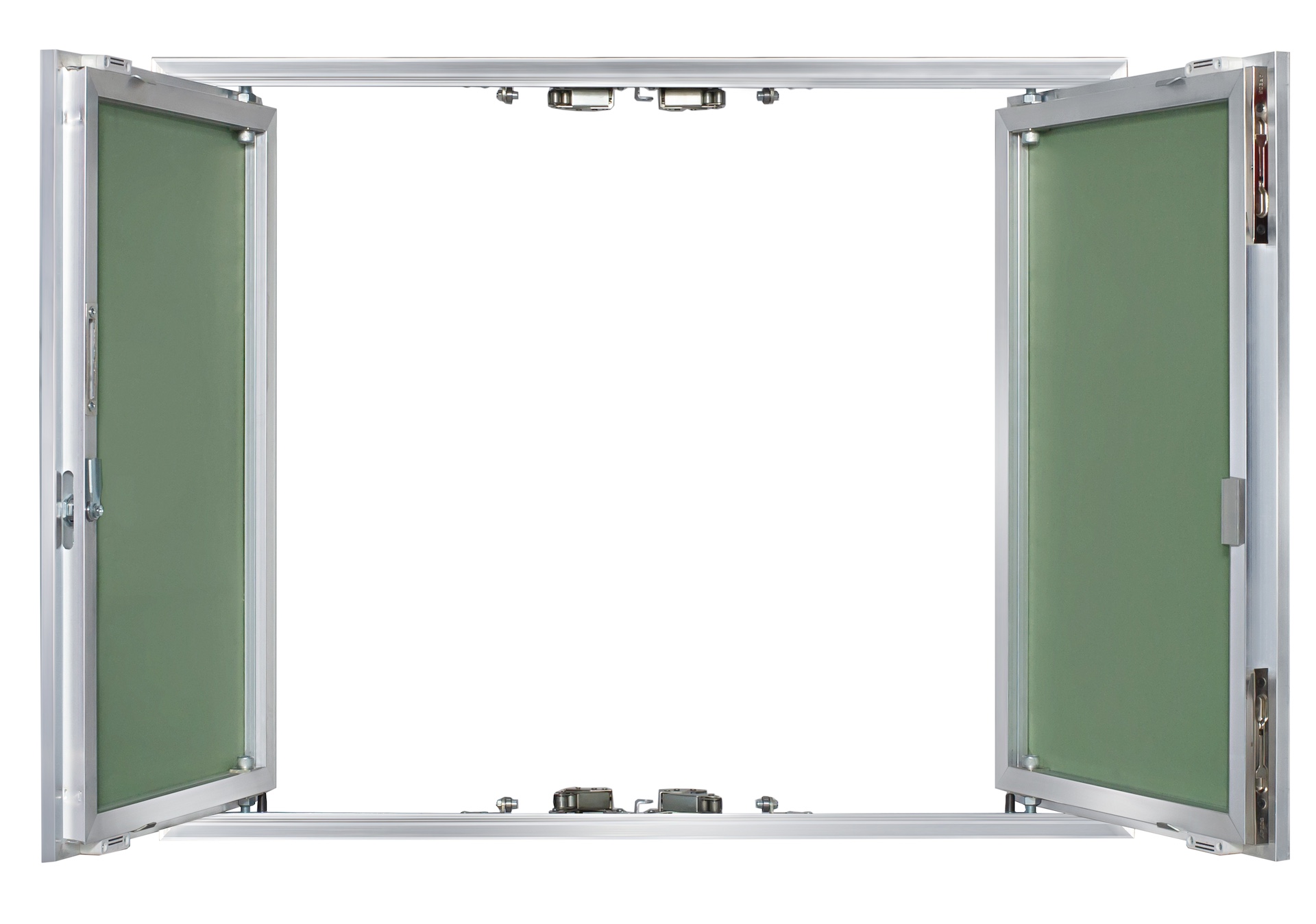

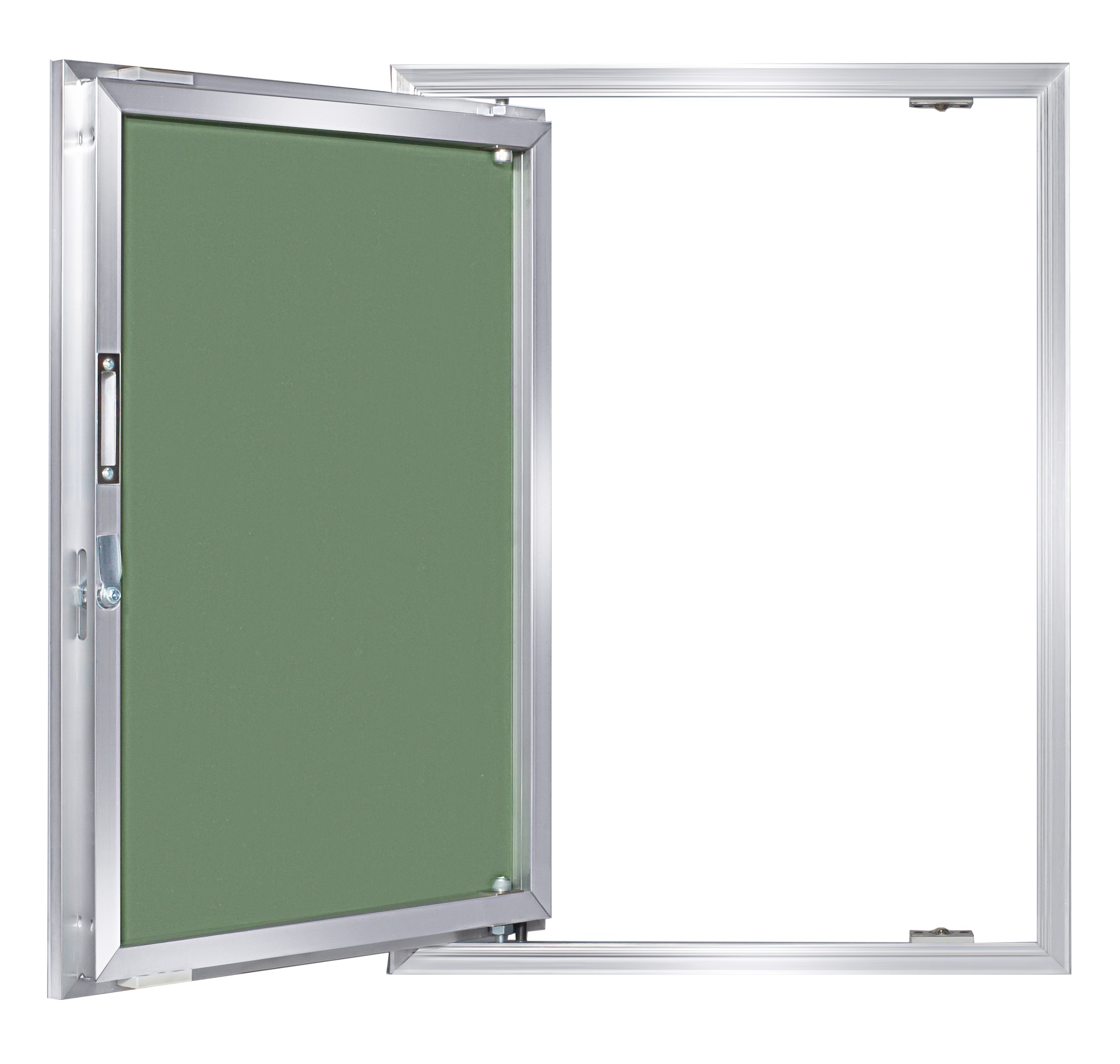

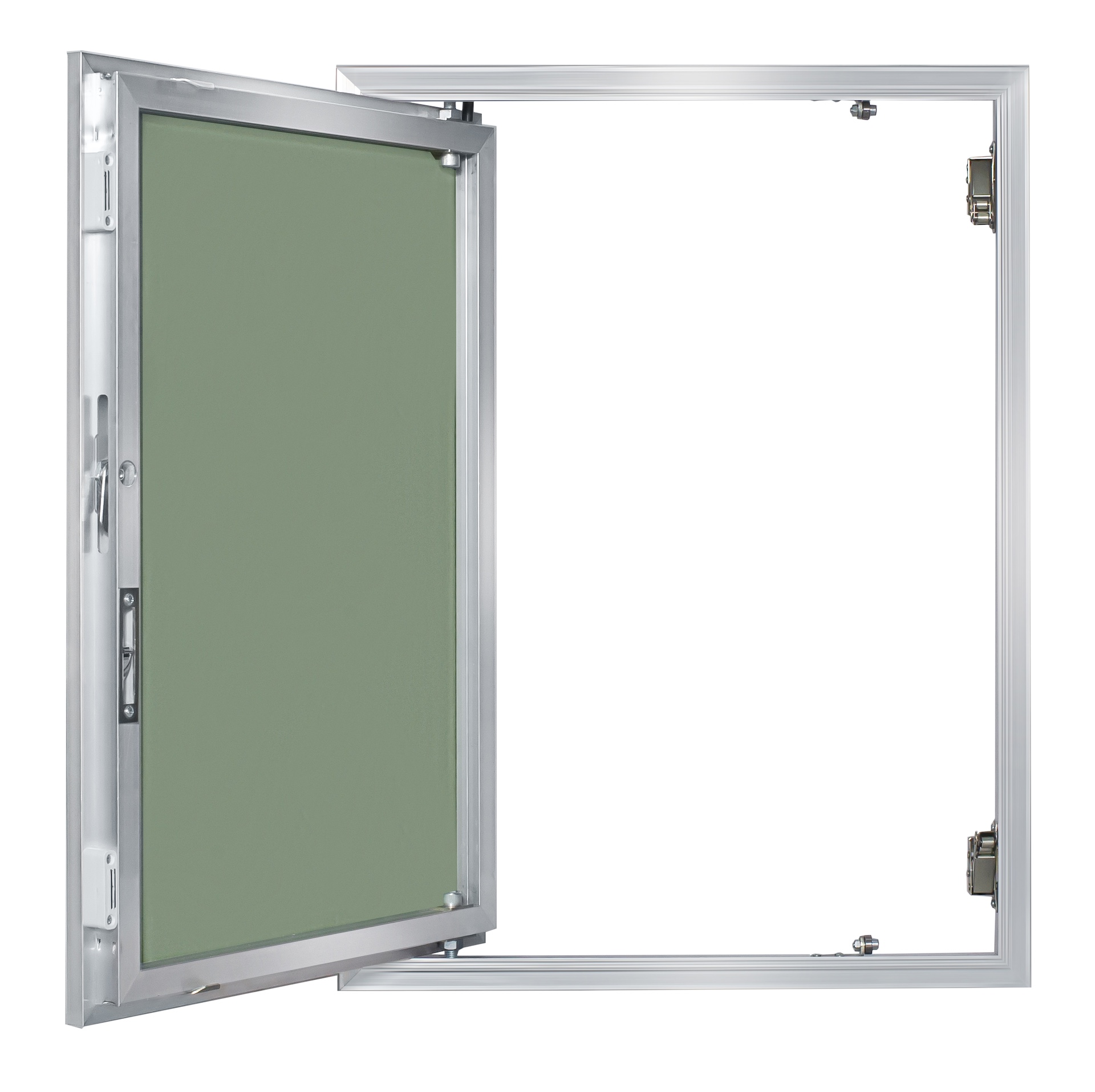

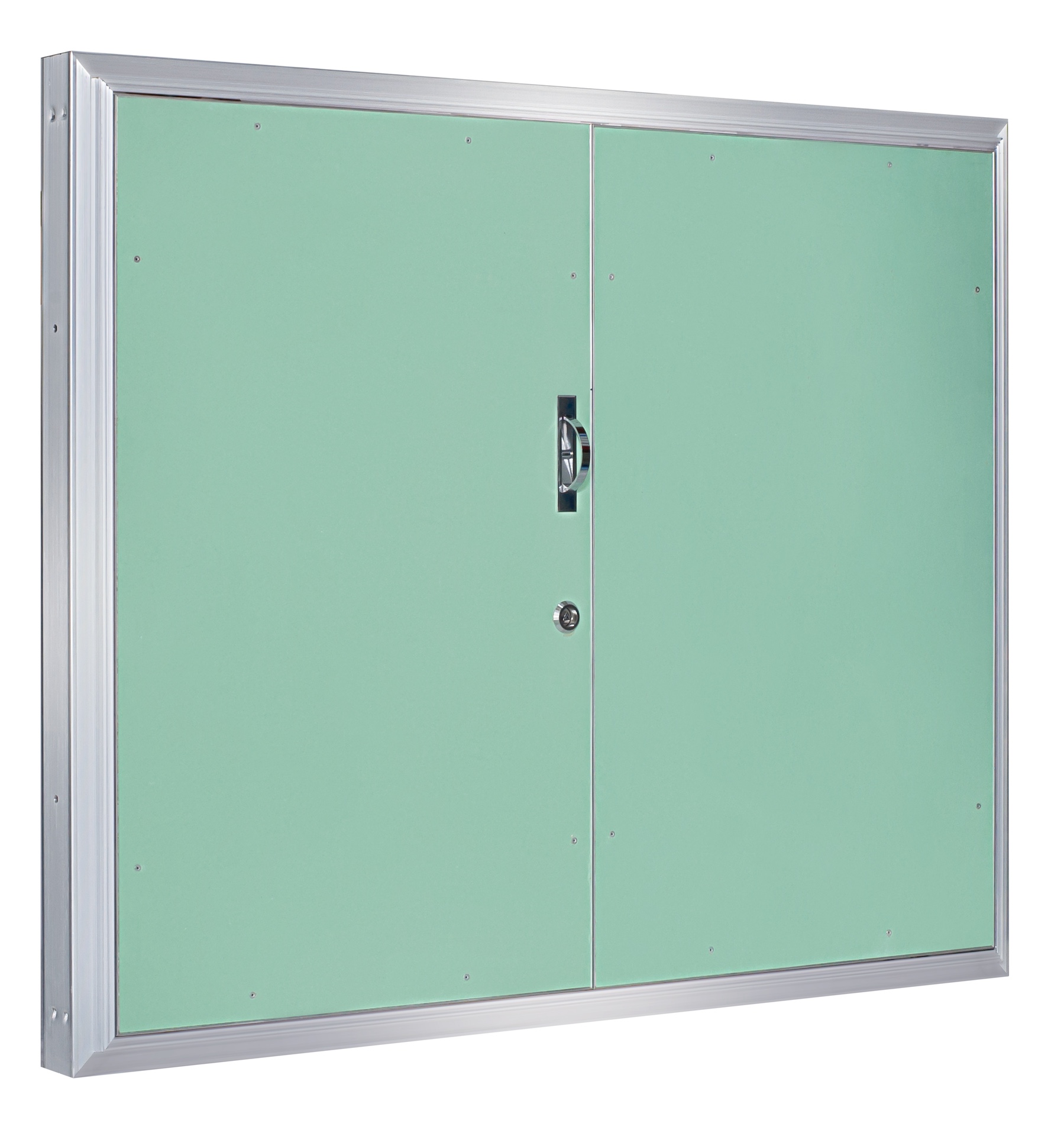

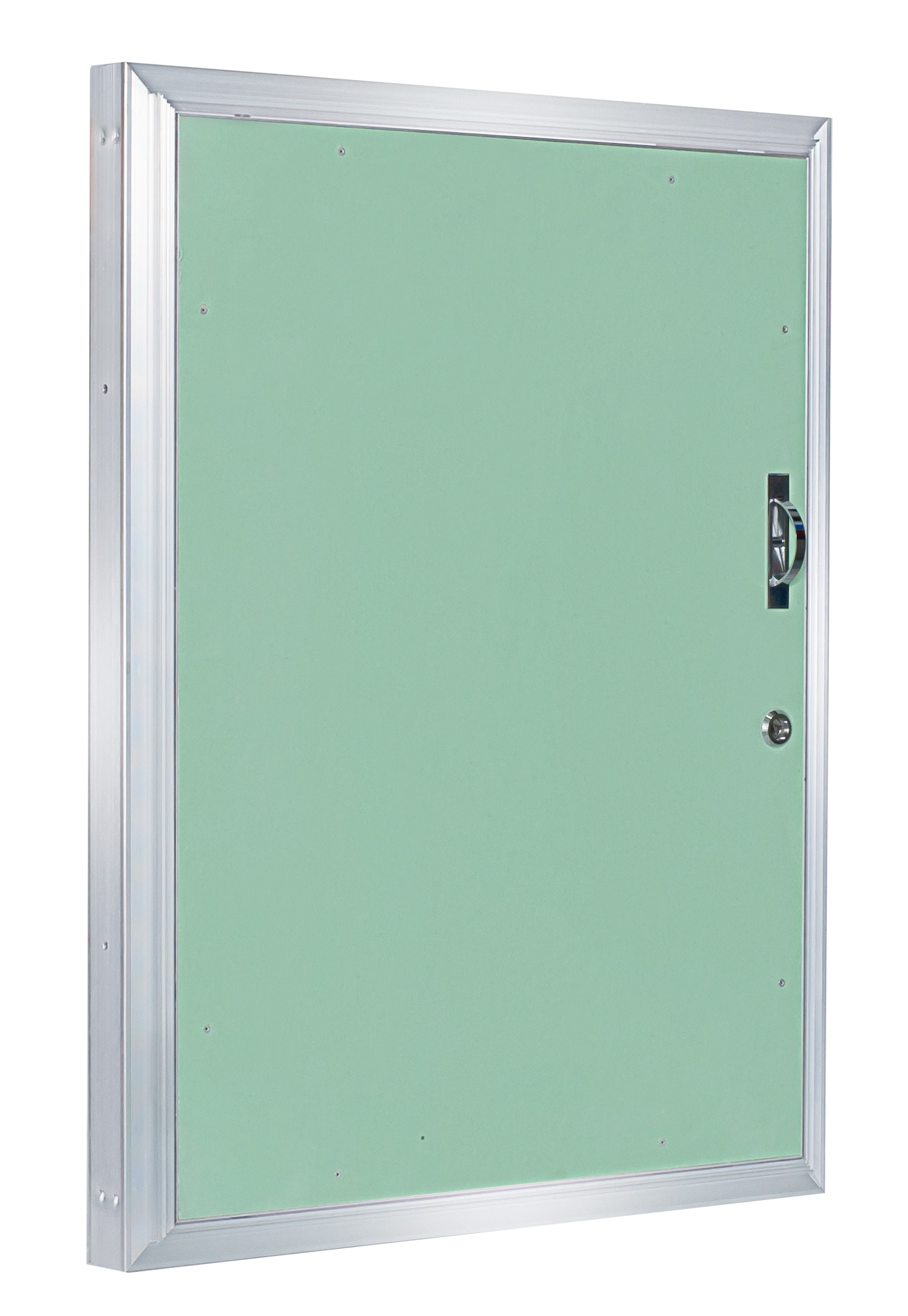

Технический люк-дверь под покраску "Бригадир" (Алкрафт) в интерьере

Люк-Дверь БРИГАДИР используется в тех случаях, когда необходим значительный по размерам доступ к скрытым инженерным коммуникациям, а также для доступа в технические помещения. Люк-дверь отличается от обычной двери не только низкой ценой, но и тем, что не имеет наличников и после установки и отделки практически невидим.

ОСОБЕННОСТИ

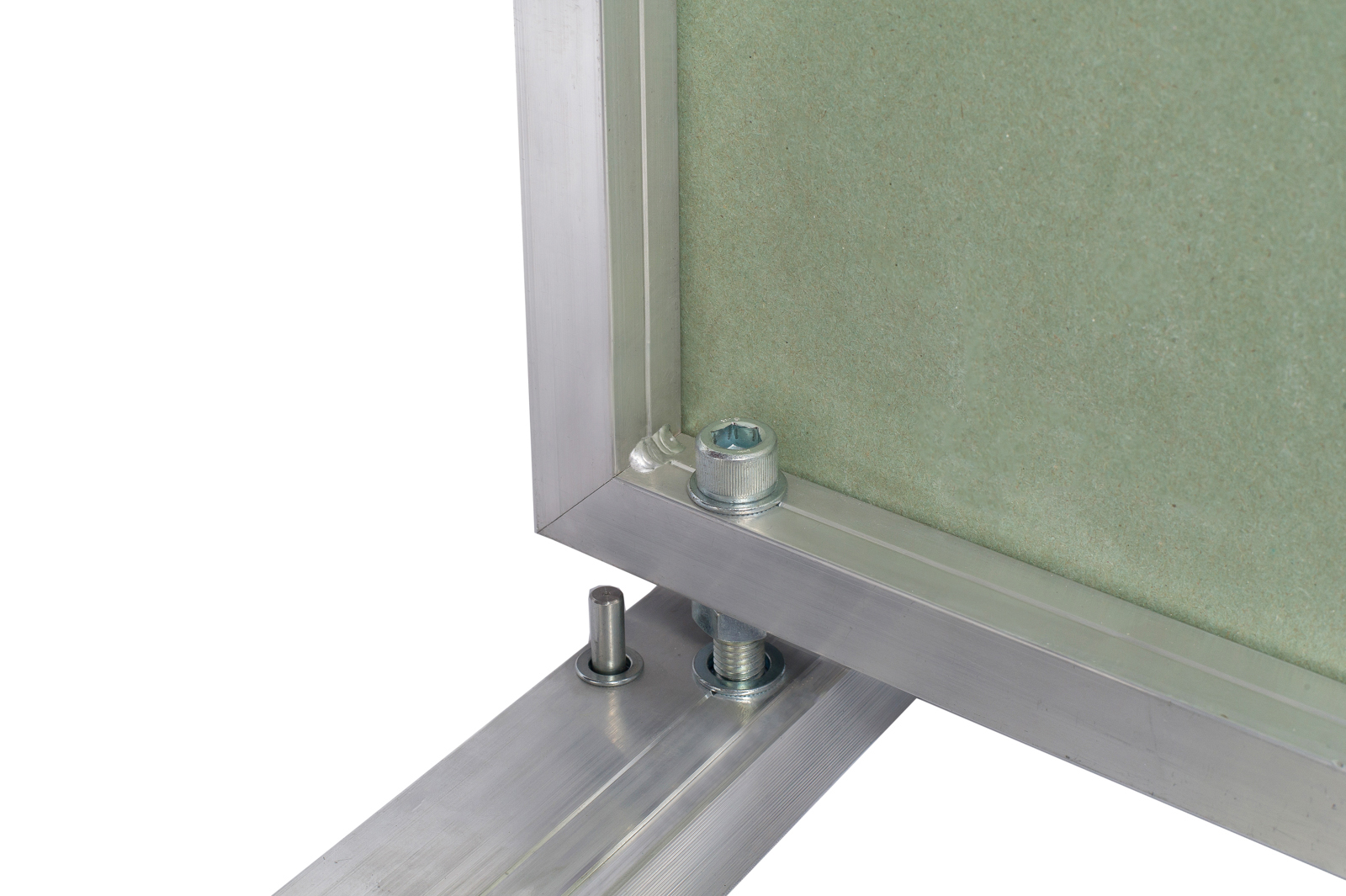

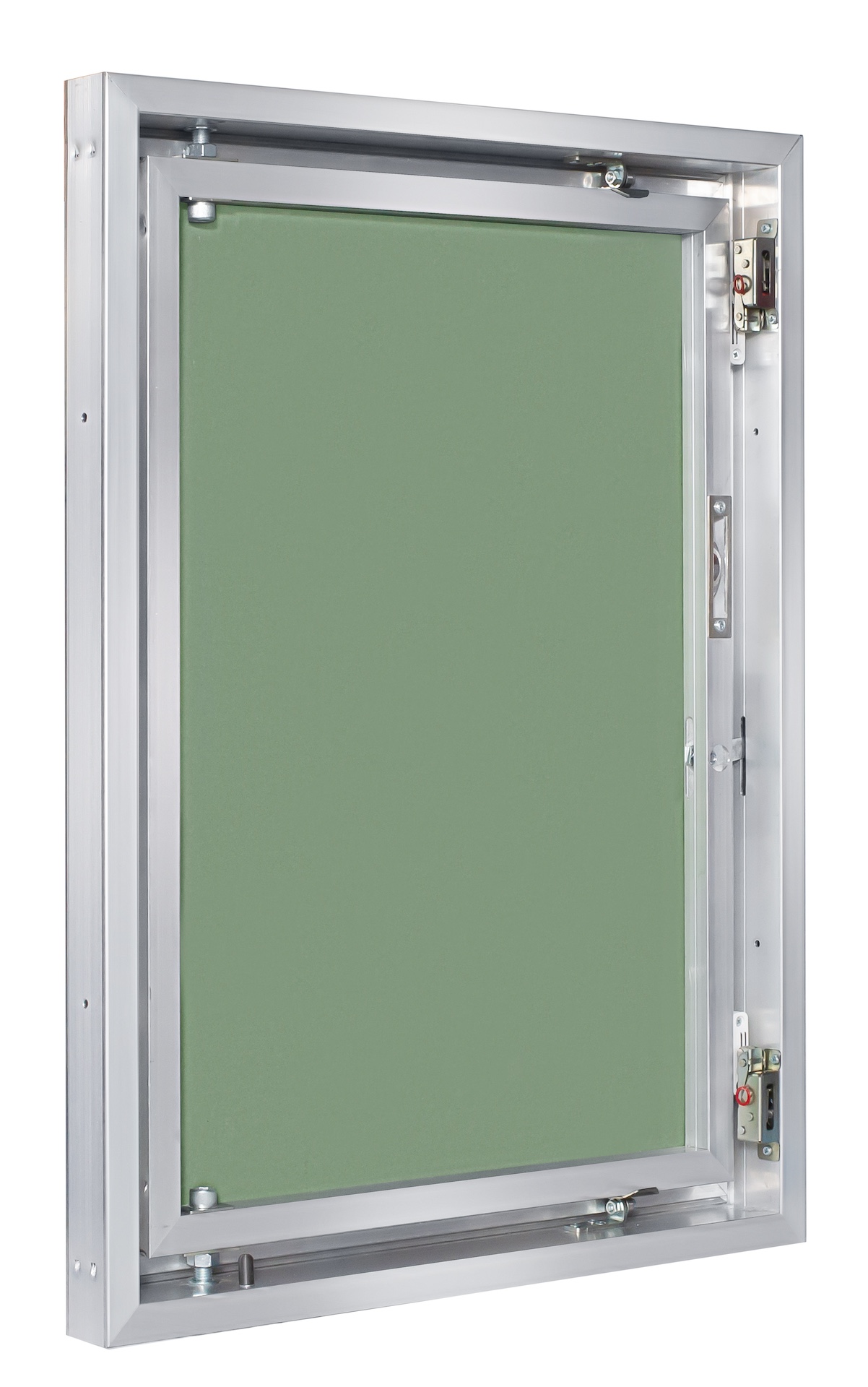

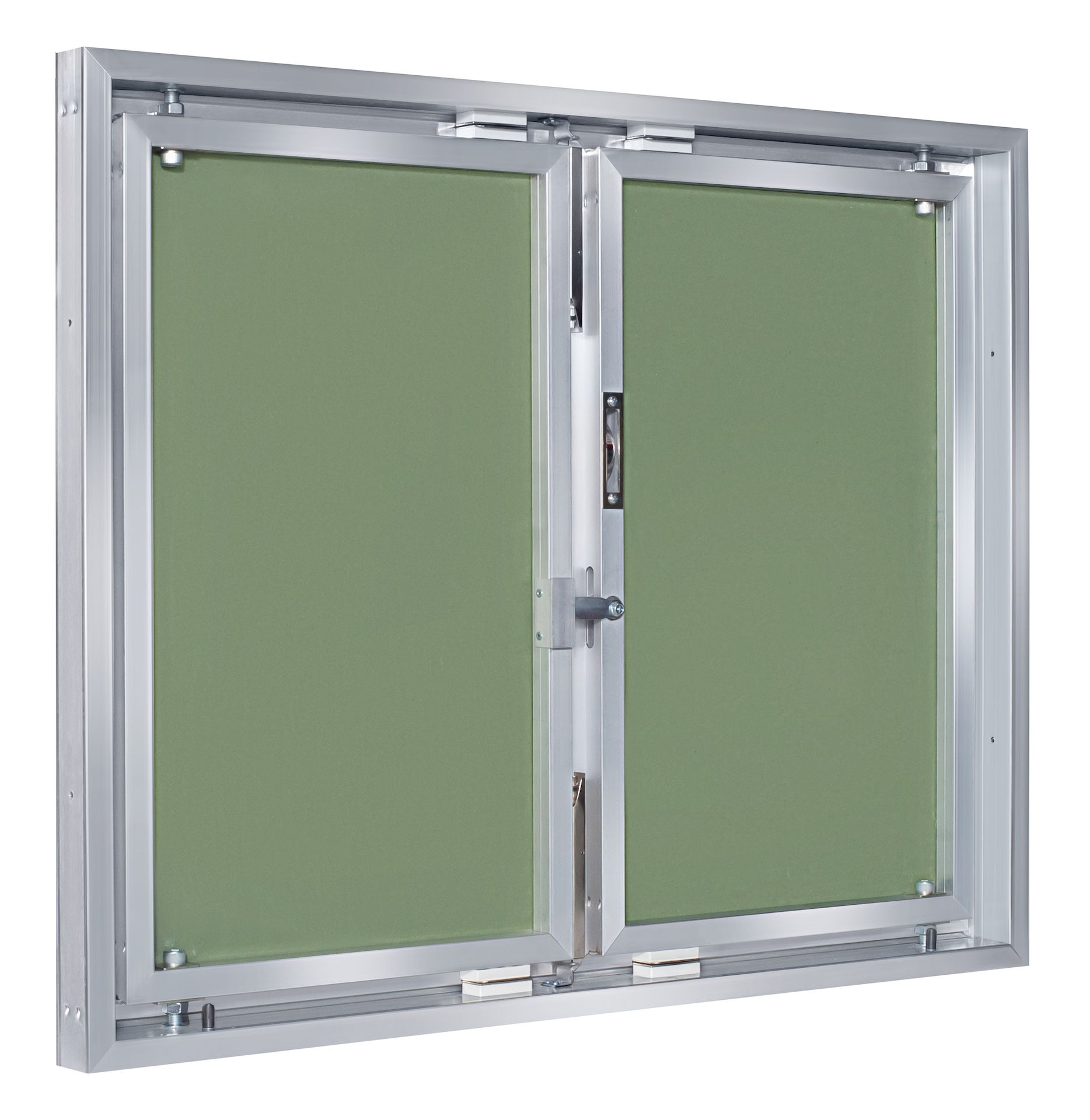

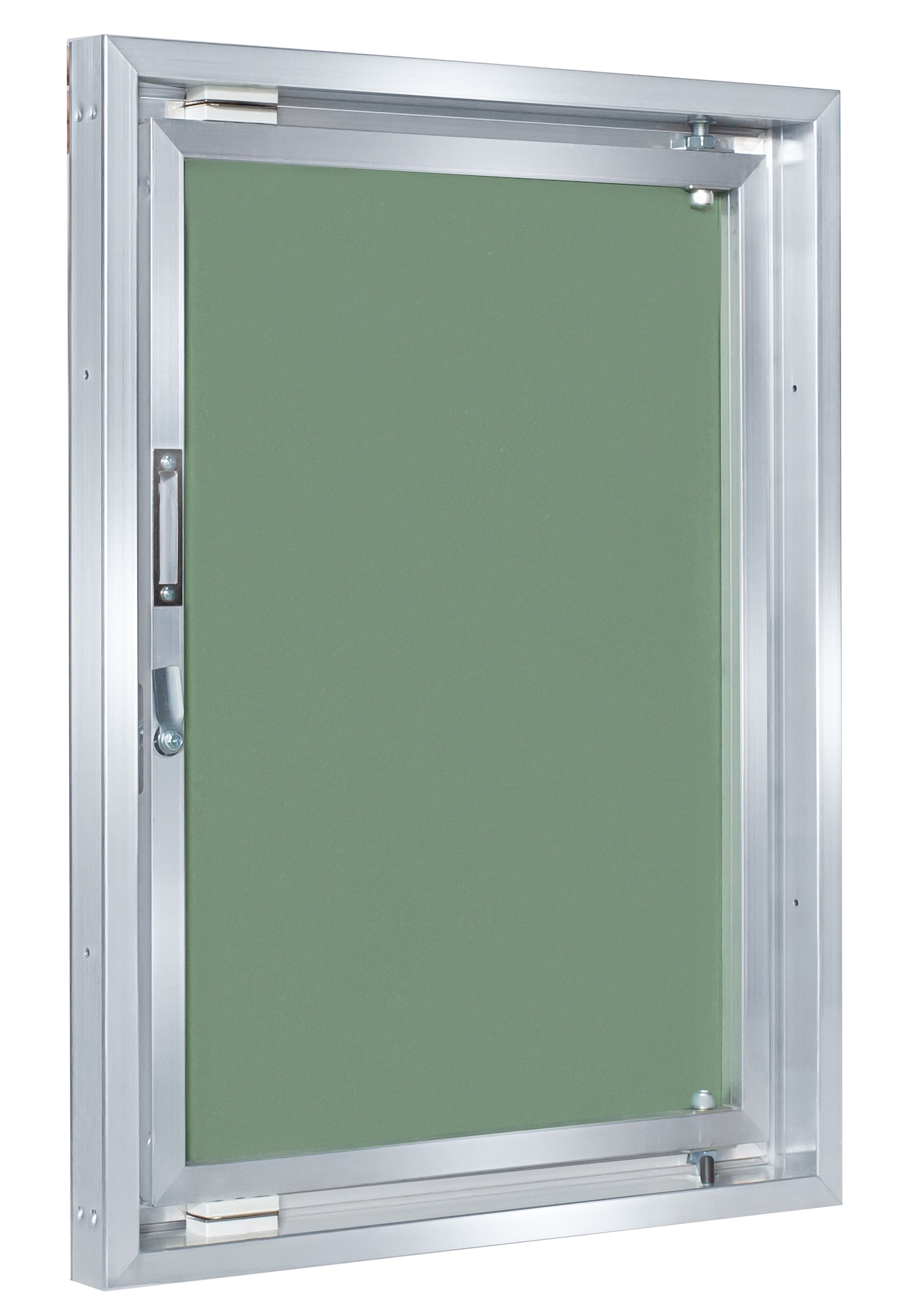

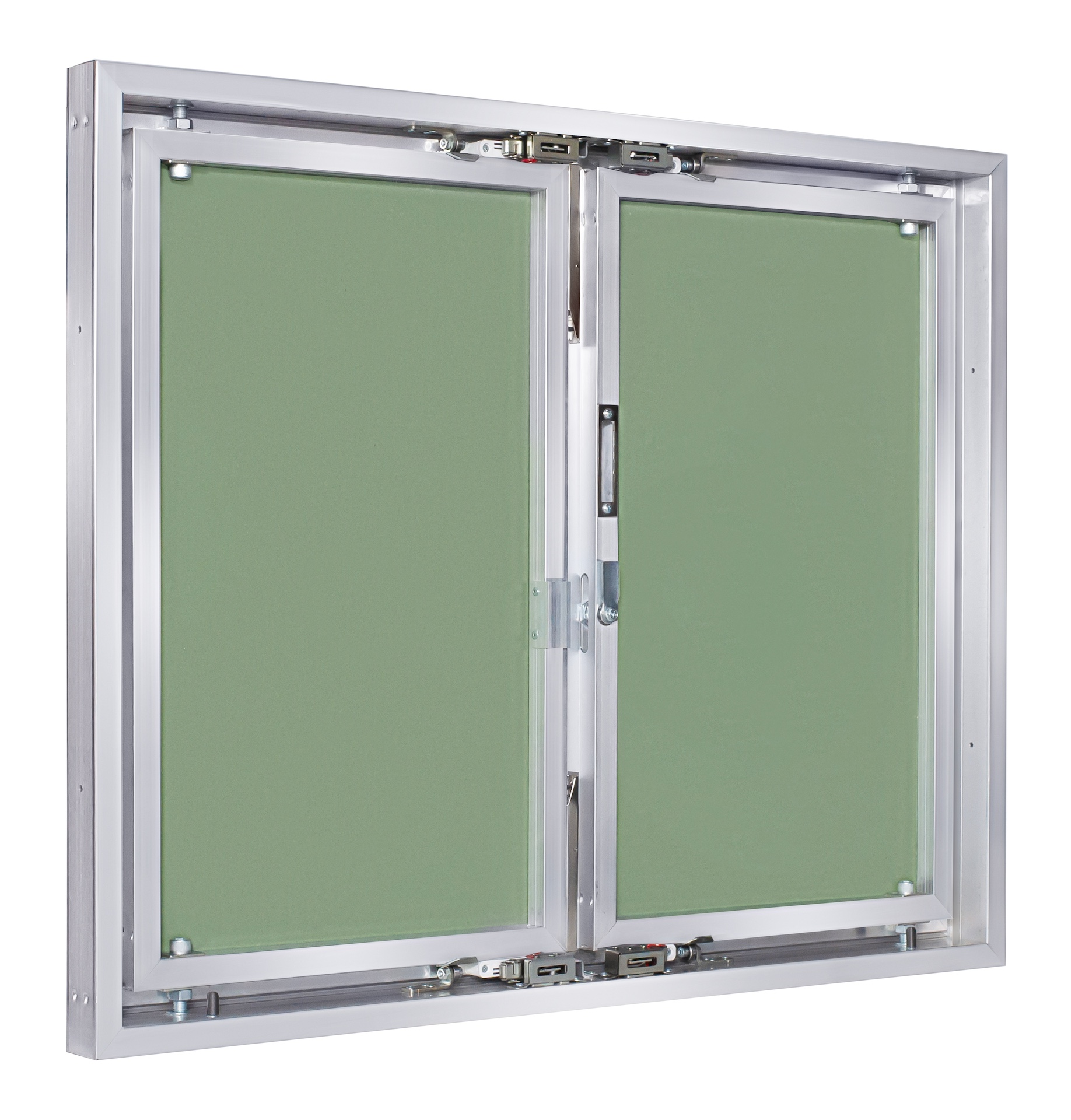

Конструктивно люк-дверь состоит из специального особо прочного алюминиевого профиля и влагостойкого гипсокартона толщиной 12,5мм.

Люк-дверь собирается с применением надежных закладных элементов без использования сварки. Петли выполнены из стали и регулируются по высоте.

НАЗНАЧЕНИЕ

Люк-дверь устанавливается в стены, выполненные из прочных материалов: бетон, кирпич, блоки и т.п.

После установки поверхность люка-двери грунтуется, шпаклюется и может быть декорирована тонкослойными отделочными материалами: обои, покраска, шпон и т.п.

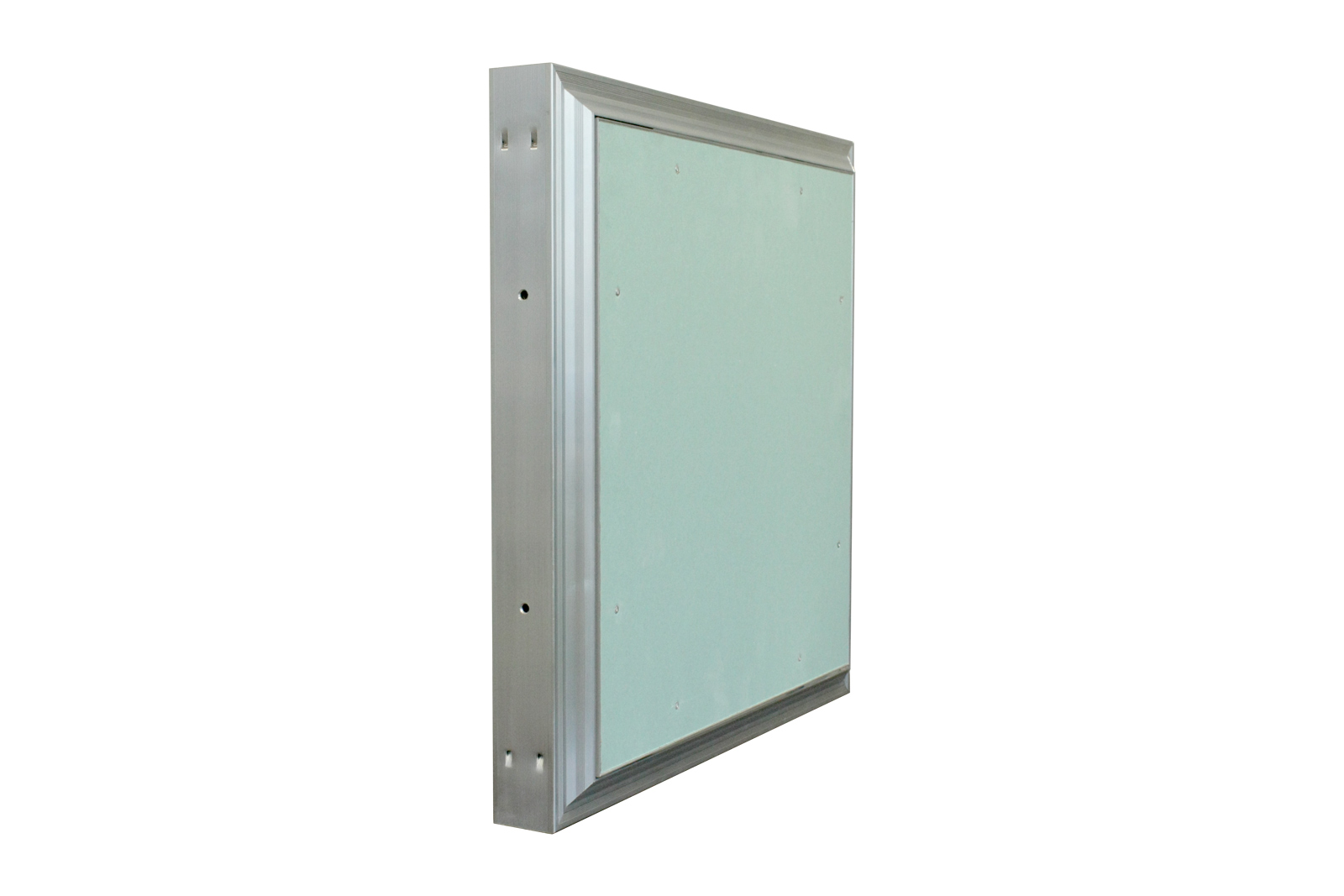

"ЦЕПКИЙ" ПРОФИЛЬ

Профиль рамы имеет большое количество разнонаправленных полостей для обеспечения наилучшего сцепления со штукатурными материалами

Без канта

Ширина видимой кромки после облицовки составляет 1 мм

С кантом

Ширина видимой кромки после облицовки составляет 3 мм

Дополнения

Магнитно-нажимные замки

Этот замок позволяет открывать дверцу люка легким нажатием
Магниты, расположенные на толкателях замка удерживают дверцу от непроизвольного открывания
Устанавливается по 2 замка на дверцу

Шариковые фиксаторы

Надежно удерживают дверцу в закрытом положении
Не позволяет дверце провисать при больших размерах
Устанавливаются по 2 фиксатора на дверцу

Шпингалеты

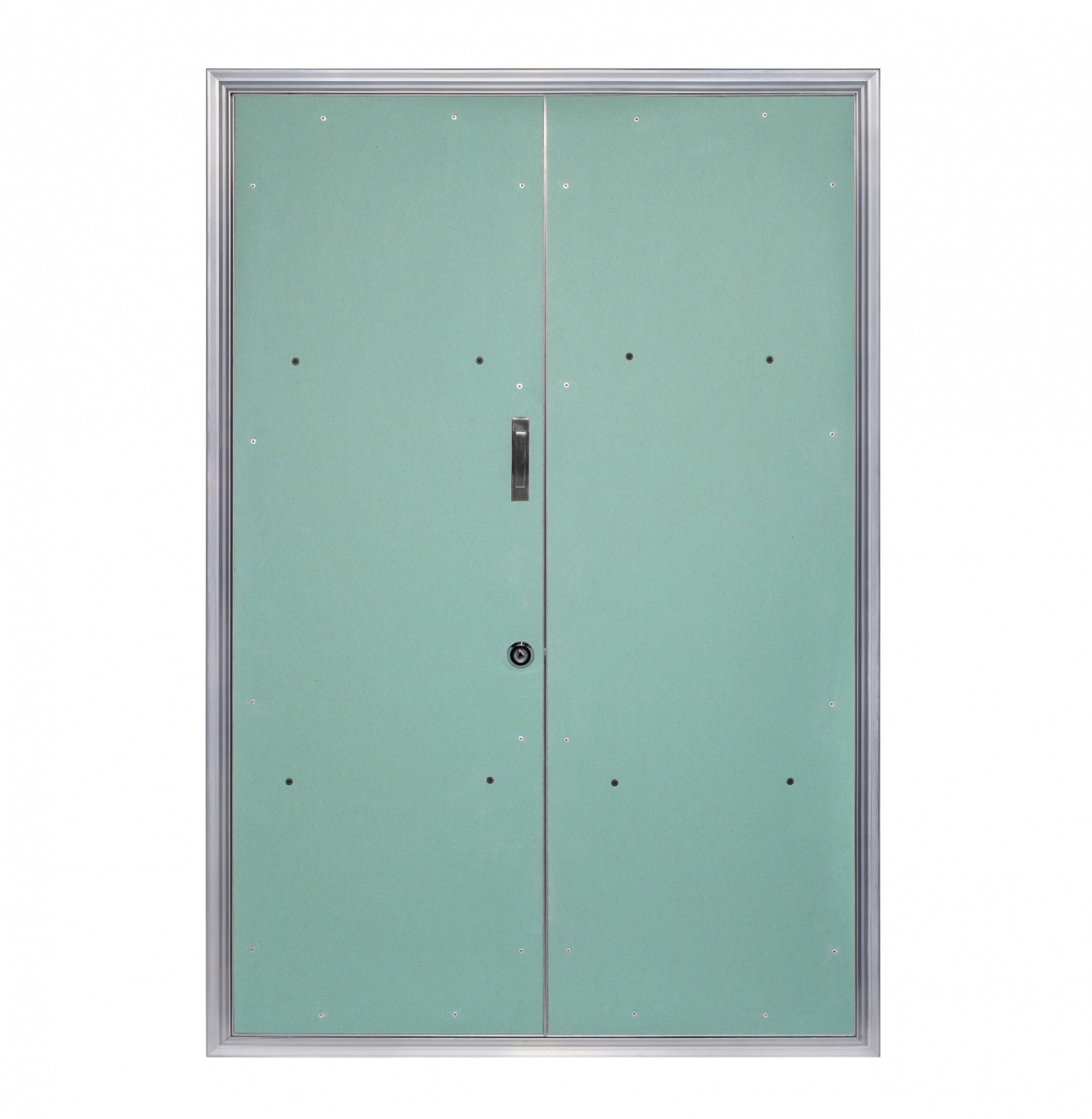

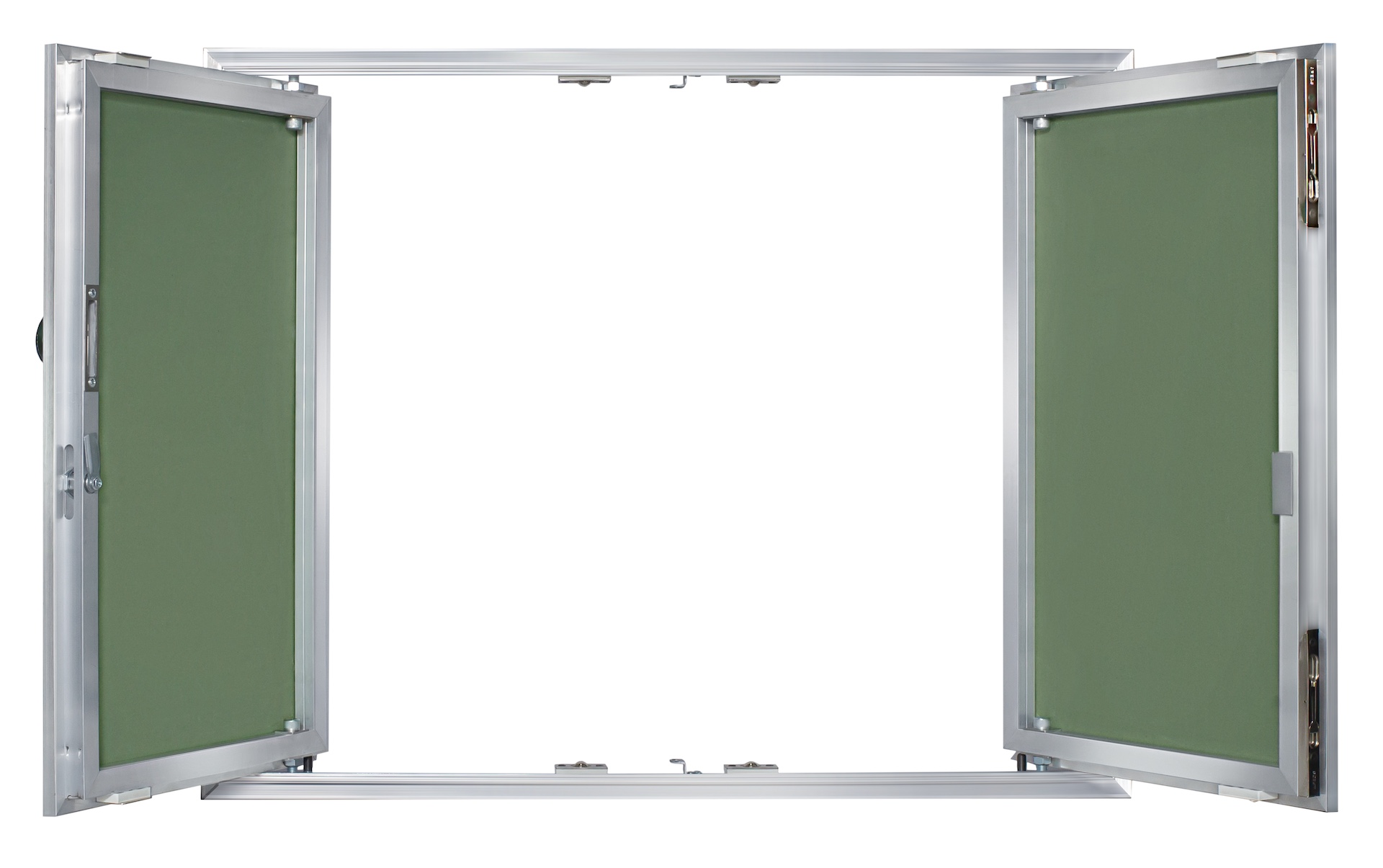

Устанавливаются на 2-дверные люки
Комплект состоит из 2 шпингалетов - один устанавливается сверху, второй снизу дверцы

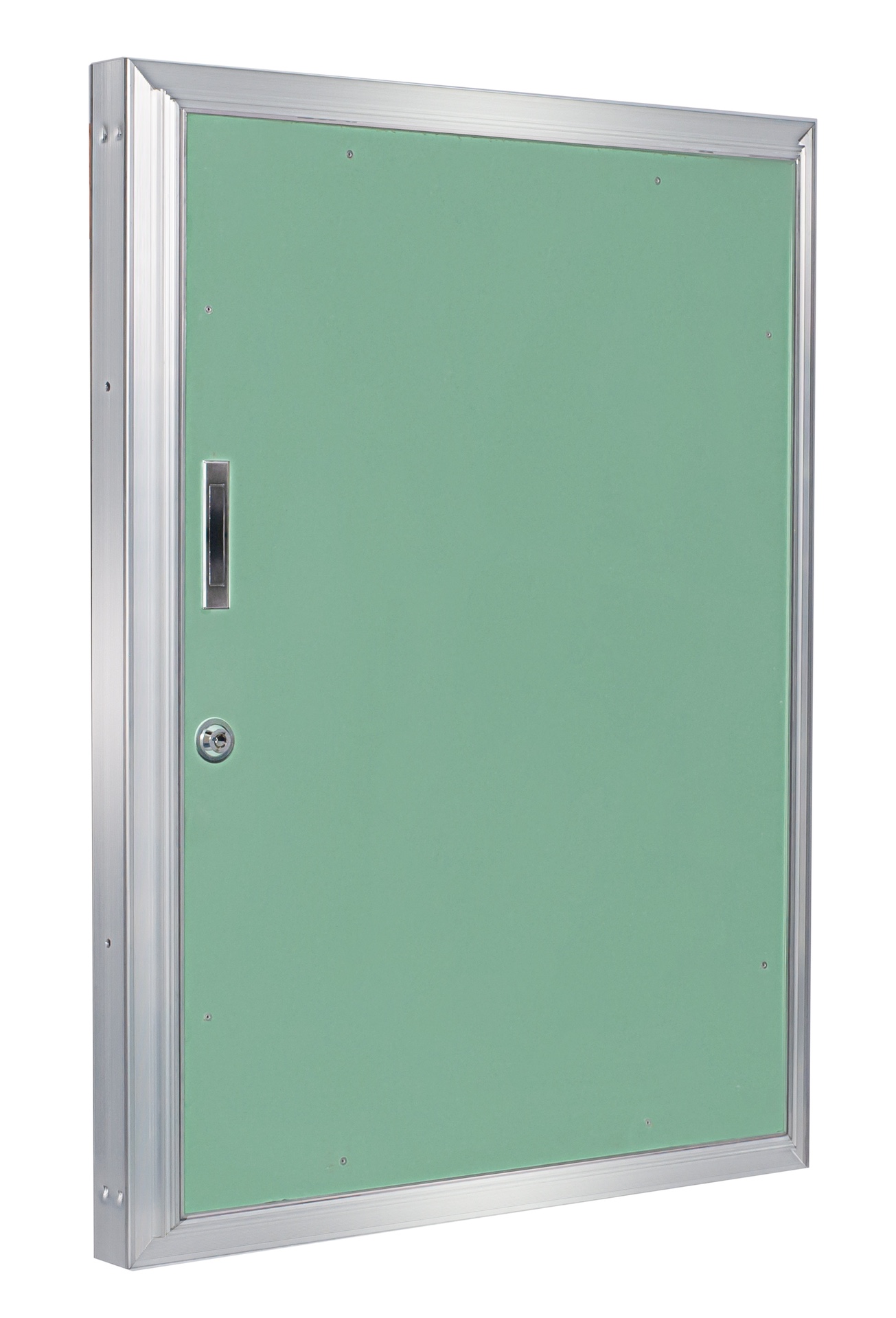

Скрытая ручка

В закрытом положении ручка выглядит как ровная пластина
Ручка переворачивается при надавливании на край внутренней пластины

Скрытая ручка

Ручка изготавливается из алюминия
Поверхность дверцы не загрязняется как при открывании от нажатия

Замок под трехгранный ключ

Устанавливаются как на 1-дверные, так и на 2-дверные люки
Может быть установлено 2 замка (сверху и снизу дверцы)

Трубчатый замок

Устанавливаются как на 1-дверные, так и на 2-дверные люки
Может быть установлено 2 замка (сверху и снизу дверцы)
Возможно использование универсального мастер-ключа

Таблица размеров

Заказные размеры

Рекомендованные розничные цены

1-дверные
2-дверные

Дополнения к дверце люка

Скрытая ручка 1'820 руб.
Нажимные замки (2шт) 1'850 руб.
Шариковые фиксаторы (2шт) 2'950 руб.
*Необходима ручка или трубчатый замок
Трубчатый замок 2'450 руб.
Трубчатый замок (2шт) 4'900 руб.
Замок с трехгранным ключом 2'200 руб.
Замок с трехгранным ключом (2шт) 4'400 руб.

Размеры рамы, мм		Ширина, мм
Размеры рамы, мм		400	450	500	550	600	650	700	750	800	850	900	950	1000
В Ы С О Т А (мм)
	400	13590	13820	14040	14270	14490	14720	14940	15170	15420	15640	15870	16090	16320
	450	13820	14040	14270	14500	14720	14950	15180	15400	15650	15880	16110	16330	16560
	500	14040	14270	14500	14730	14960	15180	15420	15650	15890	16120	16350	16580	16810
	550	14270	14500	14730	14960	15200	15430	15660	15890	16130	16360	16590	16820	17050
	600	14490	14720	14960	15200	15430	15660	15890	16130	16370	16600	16830	17080	17310
	650	14720	14950	15180	15430	15660	15890	16130	16360	16610	16850	17090	17320	17550
	700	14940	15180	15420	15660	15890	16130	16360	16600	16860	17090	17330	17560	17800
	750	15170	15400	15650	15890	16130	16360	16600	16850	17100	17330	17570	17810	18040
	800	15420	15650	15890	16130	16370	16610	16860	17100	17350	17590	17840	18070	18310
	850	15640	15880	16120	16360	16600	16850	17090	17330	17590	17840	18080	18320	18790
	900	15870	16110	16350	16590	16830	17090	17330	17570	17840	18080	18320	18790	19030
	950	16090	16330	16580	16820	17080	17320	17560	17810	18070	18320	18790	19050	19290
	1000	18060	18300	18550	18790	19050	19290	19540	19780	20050	20530	20780	21030	21280
	1050	18650	18960	19270	19580	19890	20210	20520	20830	21390	21710	22020	22320	22640
	1100	18880	19200	19520	19830	20150	20450	20770	21310	21640	21960	22270	22590	22910
	1150	19110	19430	19740	20060	20380	20700	21230	21550	21880	22200	22520	22830	23150
	1200	19330	19650	19970	20290	20610	21160	21480	21800	22130	22440	22760	23080	23560
	1250	19560	19880	20200	20520	21070	21390	21720	22040	22370	22690	23010	23480	23800
	1300	19780	20110	20430	20980	21310	21630	21950	22270	22610	22930	23400	23730	24050
	1350	20010	20330	20890	21210	21540	21860	22190	22510	22850	23320	23650	23970	24290
	1400	20260	20810	21140	21470	21780	22110	22430	22760	23260	23590	23910	24240	24560
	1450	20710	21040	21370	21700	22020	22350	22680	23160	23500	23830	24150	24480	24810
	1500	20940	21270	21600	21930	22260	22590	23070	23390	23740	24070	24400	24720	25050
	1550	21160	21490	21830	22160	22490	22970	23300	23630	23980	24310	24640	24970	25300
	1600	21390	21720	22050	22390	22870	23200	23540	23870	24220	24560	24890	25220	25560
	1650	21610	21950	22280	22770	23100	23450	23780	24120	24460	24800	25130	25470	26110
	1700	21850	22190	22680	23020	23360	23690	24030	24370	24710	25050	25390	26030	26370
	1750	22080	22570	22910	23250	23590	23930	24260	24600	24950	25290	25940	26280	26620
	1800	22460	22800	23140	23480	23820	24160	24500	24840	25190	25840	26180	26530	26870
	1850	22690	23030	23370	23710	24050	24390	24740	25080	25740	26090	26430	26780	27120
	1900	22910	23260	23600	23940	24280	24630	24970	25620	25990	26330	26680	27020	27360
	1950	23140	23480	23830	24170	24520	24860	25520	25870	26230	26570	26920	27260	27610
	2000	23380	23720	24070	24410	24770	25430	25780	26120	26480	26830	27170	27530	27880
	2050	23600	23950	24300	24640	25300	25660	26010	26360	26720	27080	27430	27770	28120
	2100	23830	24180	24520	25190	25550	25900	26250	26600	26970	27320	27670	28020	28370
	2150	24050	24400	25060	25430	25780	26130	26480	26830	27210	27560	27910	28260	28620
	2200	38650	39310	39670	40020	40370	40740	41090	41440	41820	42170	42530	42880	43230
	2250	39180	39540	39890	40250	40610	40970	41320	41680	42060	42410	42770	43120	43490
	2300	39420	39780	40140	40500	40860	41220	41570	41940	42310	42670	43030	43390	43750
	2350	39650	40000	40360	40730	41090	41450	41820	42180	42550	42920	43270	43630	43990
	2400	39870	40230	40590	40960	41320	41680	42050	42410	42790	43160	43520	43880	44250
	2450	40100	40460	40830	41190	41550	41930	42290	42650	43040	43400	43760	44130	44490
	2500	40320	40690	41060	41420	41790	42160	42520	42890	43270	43640	44000	44370	44740
	2550	40550	40910	41290	41650	42020	42390	42760	43120	43510	43880	44250	44620	44980
	2600	40780	41160	41530	41900	42270	42640	43010	43380	43760	44140	44510	44880	45250

Формула размера дверцы: [Ширина, мм] - 66 мм, [Высота, мм] - 66 мм

Формула внутреннего проема: [Ширина, мм] - 152 мм, [Высота, мм] - 62 мм

Глубина люка: 63 мм

Дополнения к дверце люка

Скрытая ручка 1'820 руб.
Нажимные замки (2шт) 1'850 руб.
Шариковые фиксаторы (2шт) 2'950 руб.
Трубчатый замок 2'450 руб.
Трубчатый замок (2шт) 4'900 руб.
Замок с трехгранным ключом 2'200 руб.
Замок с трехгранным ключом (2шт) 4'400 руб.
Шпингалеты (2шт) 2'420 руб.

Размеры рамы, мм		Ширина, мм
Размеры рамы, мм		600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800
В Ы С О Т А (мм)
	400	23700	23930	24150	24380	24620	24840	25070	25290	25520	25740	25990	26220	26470	26690	26920	27140	27380	28070	28300	28520	28750	28970	29210	29440	29970
	450	24030	24250	24480	24710	24950	25170	25400	25630	25850	26090	26330	26560	26810	27040	27260	27490	28200	28430	28650	28880	29110	29330	29570	30110	30340
	500	24350	24580	24810	25040	25280	25510	25730	25960	26200	26430	26670	26900	27150	27380	27610	28310	28550	28780	29010	29240	29460	29690	30240	30470	30710
	550	24670	24900	25130	25360	25610	25840	26070	26310	26540	26770	27010	27240	27500	27740	28430	28660	28900	29130	29360	29590	29830	30360	30620	30850	31080
	600	25000	25230	25460	25690	25940	26170	26400	26640	26880	27110	27350	27580	27850	28540	28780	29010	29250	29480	29730	29960	30500	30730	30980	31210	31440
	650	25320	25550	25790	26020	26270	26500	26750	26980	27210	27450	27690	27930	28660	28890	29120	29360	29610	29850	30080	30620	30860	31090	31340	31570	31810
	700	25630	25880	26110	26350	26600	26830	27080	27310	27550	27780	28030	28740	29000	29230	29470	29700	29960	30200	30740	30980	31210	31450	31710	31940	32180
	750	25960	26200	26440	26680	26930	27160	27410	27650	27890	28120	28840	29080	29340	29580	29830	30060	30310	30860	31100	31330	31570	31820	32070	32310	32540
	800	26280	26530	26770	27010	27260	27500	27750	27980	28220	28920	29180	29420	29690	29940	30170	30410	30970	31210	31450	31700	31940	32180	32430	32670	32920
	850	26600	26840	27090	27330	27590	27830	28080	28320	29020	29260	29520	29760	30030	30280	30520	31070	31320	31560	31820	32060	32300	32540	32800	33040	33900
	900	26930	27170	27420	27660	27920	28160	28410	29110	29360	29610	29860	30110	30380	30630	31180	31420	31680	31930	32170	32410	32650	32910	33160	34020	34260
	950	27250	27490	27750	27990	28250	28490	29210	29450	29690	29950	30200	30450	30730	31280	31520	31770	32040	32280	32520	32770	33020	33260	34140	34390	34630
	1000	27570	27820	28070	28320	28580	29290	29540	29780	33270	33520	33790	34030	34610	34860	35120	35360	35620	35880	36120	36370	36610	37480	37750	37990	38240
	1050	29130	29510	29880	30250	31110	31490	31860	32230	35840	36220	36610	37290	37690	38060	38440	38810	39210	39580	39960	40330	41320	41690	42080	42450	42840
	1100	29450	29840	30210	31050	31440	31820	32190	32560	36180	36560	37260	37640	38040	38420	38790	39160	39560	39930	40310	41300	41680	42060	42440	42830	43200
	1150	29780	30160	30990	31380	31770	32150	32520	32910	36520	37210	37600	37980	38380	38760	39140	39520	39910	40290	41290	41660	42040	42420	42820	43190	43560
	1200	30100	30950	31320	31710	32100	32480	32860	33240	37160	37550	37940	38320	38720	39110	39490	39870	40260	41250	41640	42020	42400	42780	43180	43550	43940
	1250	30880	31270	31650	32030	32430	32810	33190	33880	37500	37890	38280	38660	39080	39450	39840	40220	41230	41620	41990	42380	42760	43150	43540	43920	44300
	1300	31210	31590	31970	32360	32760	33140	33830	34210	37840	38220	38630	39010	39420	39800	40190	41190	41580	41970	42350	42740	43120	43510	43910	44290	44680
	1350	31530	31920	32300	32690	33090	33790	34170	34560	38170	38560	38970	39350	39760	40150	41160	41540	41940	42320	42710	43090	43480	43870	44270	44650	45040
	1400	31850	32230	32630	33020	33720	34120	34500	34890	38520	38900	39310	39690	40110	41110	41500	41890	42290	42670	43070	43450	43840	44220	44630	45020	45410
	1450	32180	32560	32950	33650	34050	34450	34830	35230	38860	39240	39650	40030	41070	41460	41850	42230	42640	43040	43420	43810	44200	44590	44990	45390	45780
	1500	32500	32880	33590	33980	34380	34780	35170	35560	39190	39580	39990	40990	41420	41800	42200	42590	42990	43390	43770	44170	44570	44950	45360	45750	46140
	1550	32820	33520	33920	34300	34710	35110	35500	35900	39530	39920	40950	41340	41760	42160	42540	42940	43340	43740	44140	44530	44920	45310	45720	46120	46510
	1600	33440	33840	34240	34630	35040	35440	35830	36230	39870	40880	41290	41680	42100	42500	42890	43290	43700	44090	44490	44880	45280	45680	46080	46480	46880
	1650	33770	34170	34570	34960	35370	35780	36170	36570	40810	41210	41630	42020	42450	42850	43250	43640	44050	44460	44850	45250	45640	46040	46450	46850	47250
	1700	34090	34490	34900	35290	35700	36110	36500	37510	41160	41550	41970	42370	42790	43190	43600	43990	44400	44810	45200	45600	46010	46400	46810	47220	47610
	1750	34410	34820	35220	35620	36030	36440	37450	37860	41500	41890	42310	42710	43140	43540	43940	44350	44760	45160	45560	45960	46360	46770	47180	47580	47980
	1800	34740	35140	35550	35950	36360	37380	37790	38190	41830	42230	42650	43060	43490	43880	44290	44700	45120	45510	45920	46310	46720	47130	47550	47940	48350
	1850	35060	35470	35880	36270	37310	37710	38120	38530	42170	42570	42990	43400	43830	44240	44640	45050	45470	45860	46270	46680	47080	47490	47910	48320	48710
	1900	35380	35790	36190	37220	37640	38040	38450	38860	42510	42920	43330	43740	44170	44580	44980	45390	45820	46230	46630	47040	47450	47850	48270	48680	49090
	1950	35710	36120	37140	37550	37970	38380	38790	39200	42840	43260	43670	44080	44520	44930	45340	45740	46170	46580	46990	47390	47800	48210	48640	49040	49450
	2000	36030	37050	37460	37880	38300	38710	39120	39530	43180	43590	44020	44420	44860	45280	45690	46090	46520	46930	47340	47760	48160	48570	49000	49410	49820
	2050	36960	37380	37790	38210	38630	39040	39450	39870	43520	43930	44360	44770	45210	45620	46040	46450	46880	47280	47700	48110	48530	48930	49360	49780	50190
	2100	37280	37700	38120	38530	38960	39370	39790	40200	43850	44270	44700	45120	45560	45970	46380	46800	47230	47650	48050	48470	48890	49300	49720	50140	50550
	2150	37610	38030	38440	38860	39290	39700	40120	40540	44190	44610	45040	45460	45900	46310	46730	47150	47580	48000	48420	48820	49240	49660	50090	50510	50920
	2200	64860	65280	65700	66110	66550	66970	67390	67810	53590	54000	54430	54850	55300	55720	56140	56560	56980	57400	57820	58240	58660	59070	59500	59920	60340
	2250	65190	65610	66030	66440	66880	67300	67720	68140	53920	54340	54770	55190	55640	56060	56480	56910	57340	57750	58170	58600	59020	59440	59870	60300
	2300	65510	65930	66360	66770	67210	67630	68050	68480	54260	54670	55110	55530	55980	56410	56830	57250	57690	58110	58540	58950	59370	59800	60230
	2350	65830	66260	66680	67100	67540	67960	68390	68810	54600	55020	55460	55880	56340	56750	57180	57600	58040	58470	58890	59320	59730
	2400	66160	66580	67010	67430	67870	68290	68720	69150	54940	55360	55800	56230	56680	57110	57530	57950	58390	58820	59250	59670	60100
	2450	66480	66910	67340	67750	68200	68620	69050	69480	55270	55700	56140	56570	57030	57450	57880	58300	58740	59170	59600	60030	60460
	2500	66800	67230	67650	68080	68530	68960	69390	69820	55610	56040	56480	56910	57370	57800	58230	58660	59100	59530	59950	60380
	2550	67120	67560	67980	68410	68860	69290	69720	70150	55950	56380	56820	57250	57710	58140	58580	59010	59450	59890	60320
	2600	67450	67870	68310	68740	69190	69620	70050	70490	56280	56720	57160	57600	58060	58490	58920	59360	59800	60240

Формула размера дверцы: [Ширина, мм] - 66 мм, [Высота, мм] - 66 мм

Формула внутреннего проема: [Ширина, мм] - 152 мм, [Высота, мм] - 62 мм

Глубина люка: 63 мм

Схема установки

Открыть в Telegram

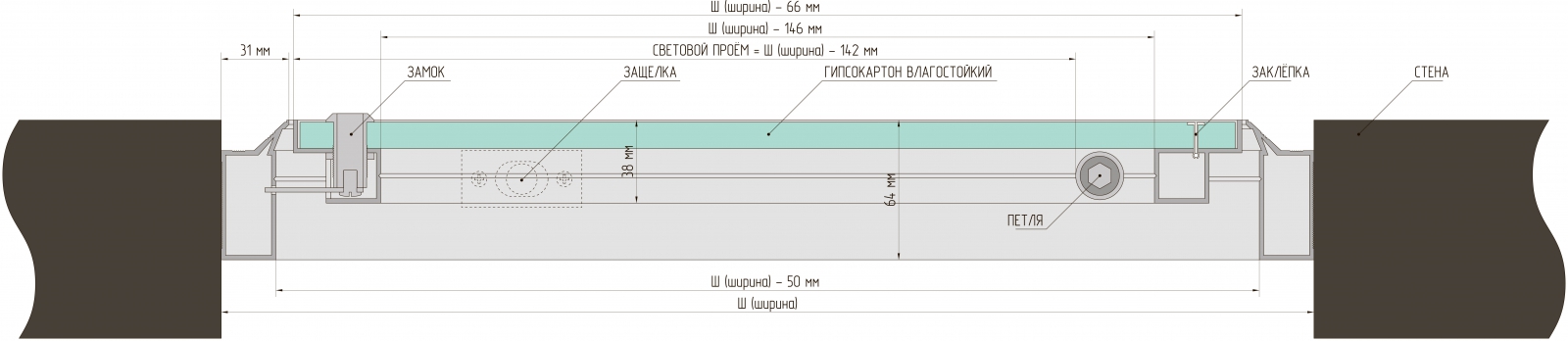

Схема установки люка "Бригадир" (без канта)

Схема установки люка "Бригадир" (с кантом)

Инструкция по установке

Открыть в Telegram

Подготовьте прочный каркас для люка в стене

Распакуйте люк, ознакомьтесь с техническими рекоммендациями, указанными в паспорте изделия

Установите люк в подготовленный проем.
Внимание! Люк должен находиться в проеме свободно, не зажат

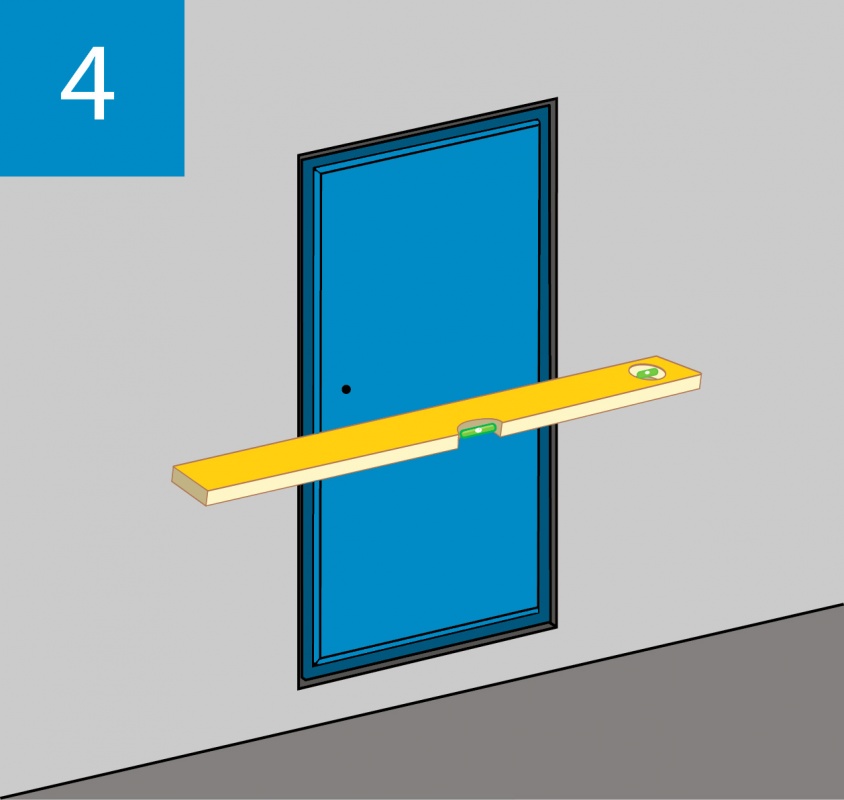

Выровняйте положение люка в проеме с помощью строительного уровня
Внимание! Дверца люка должна выступать от плоскости стены на толщину облицовочного материала

Надежно закрепите люк в проёме с помощью метизов

Установите облицовочный материал на стену вплотную к раме люка

Закройте люк и зашпаклюйте щель по периметру рамы, прогрунтуйте дверцу люка и зашпаклюйте поверхность дверцы вровень со стеной

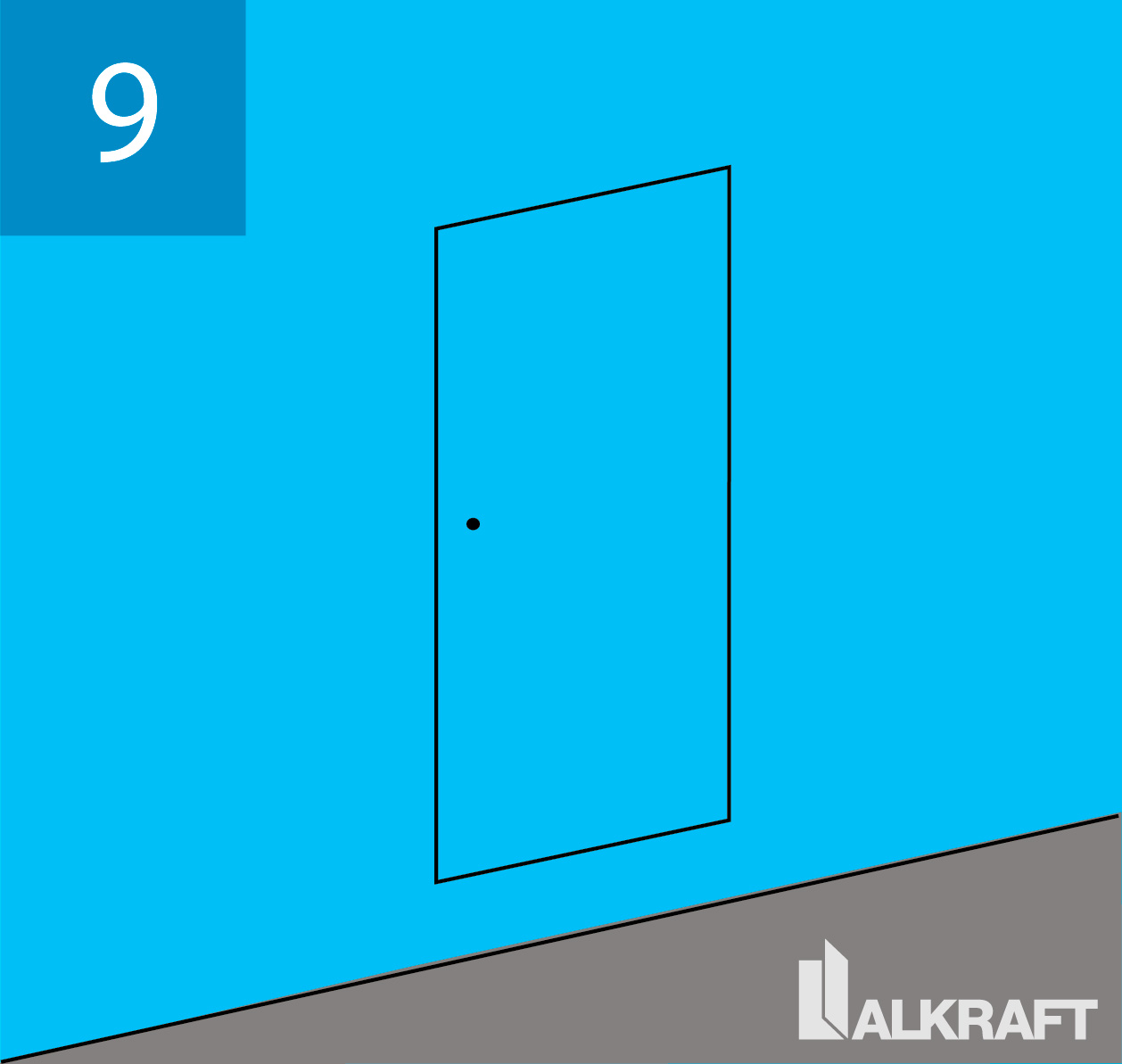

Оформите дверцу люка вместе со всей стеной

После высыхания нанесенного покрытия, изделие готово к использованию

Инструкция по установке (доп)

Подготовьте проем для люка в стене, выполненной из прочных материалов: бетон, кирпич и т.п.

Распакуйте люк, ознакомьтесь с техническими рекоммендациями, указанными в паспорте изделия

Установите люк в подготовленный проем.
Внимание! Люк должен находиться в проеме свободно, не зажат

Выровняйте положение люка в проеме с помощью строительного уровня

Надежно закрепите люк в проёме с помощью метизов

Закройте люк и зашпаклюйте щель по периметру рамы

Прогрунтуйте дверцу люка и зашпаклюйте поверхность дверцы вровень со стеной

Оформите дверцу люка вместе со всей стеной

После высыхания нанесенного покрытия, изделие готово к использованию

alkraft-brigadir-photo.zip (5.5 Мб)
Фотографии люка "Бригадир" в высоком разрешении
Паспорт-БРИГАДИР.pdf (2.99 Мб)
Паспорт люка "Бригадир"
brigadir-noedge-scheme.pdf (563.94 Кб)
Схема установки люка "Бригадир" (без канта)
brigadir-edge-scheme.pdf (577.8 Кб)
Схема установки люка "Бригадир" (с кантом)

Люк-дверь под покраску "Бригадир"

Подбор люка

Варианты

ОСОБЕННОСТИ

НАЗНАЧЕНИЕ

Заказные размеры

Дополнения к дверце люка

Дополнения к дверце люка

Схема установки

Инструкция по установке

Инструкция по установке (доп)

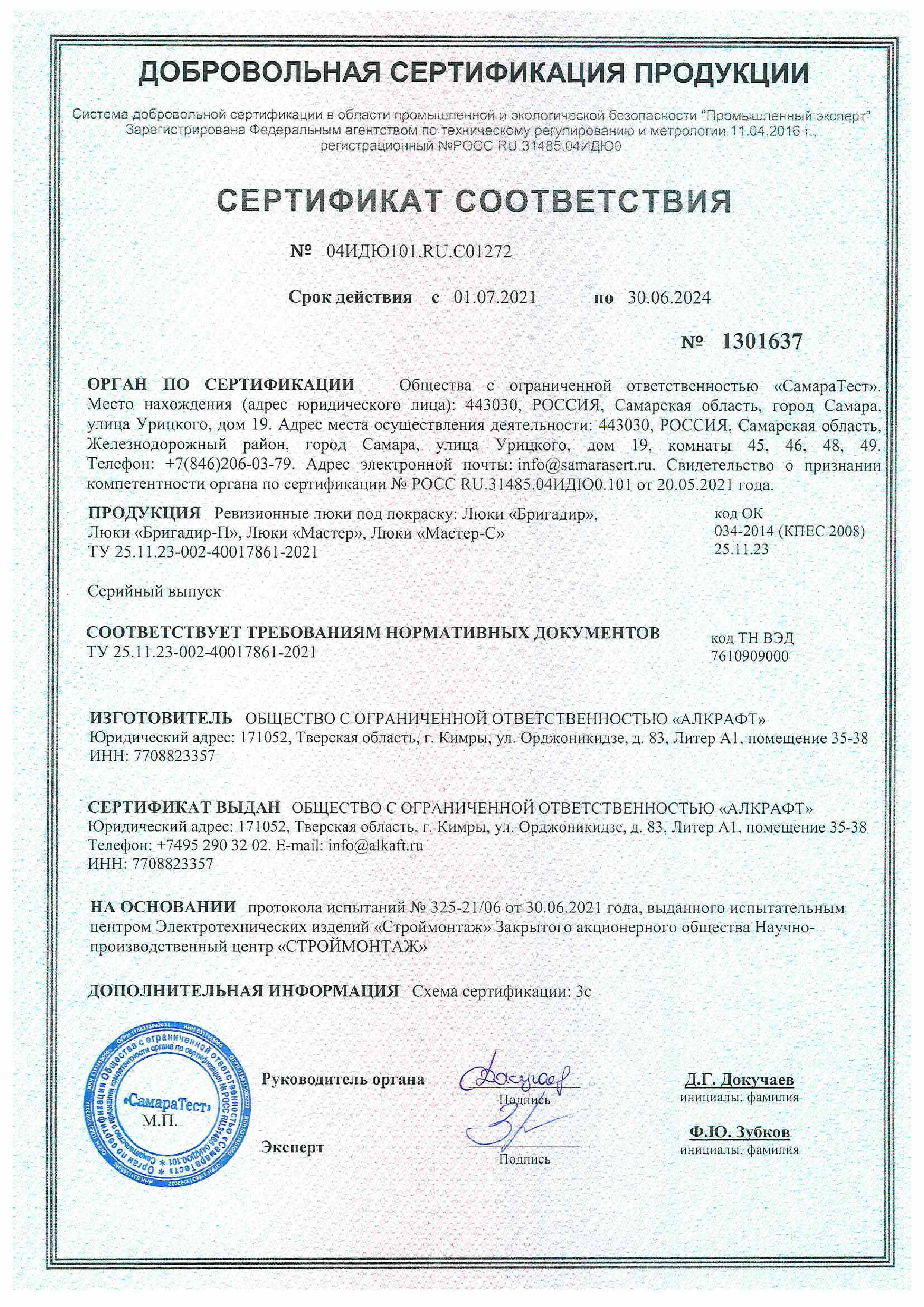

Сертификаты

Похожие люки
